3. Aufbau, Anschlüsse & Jumper Einstellungen

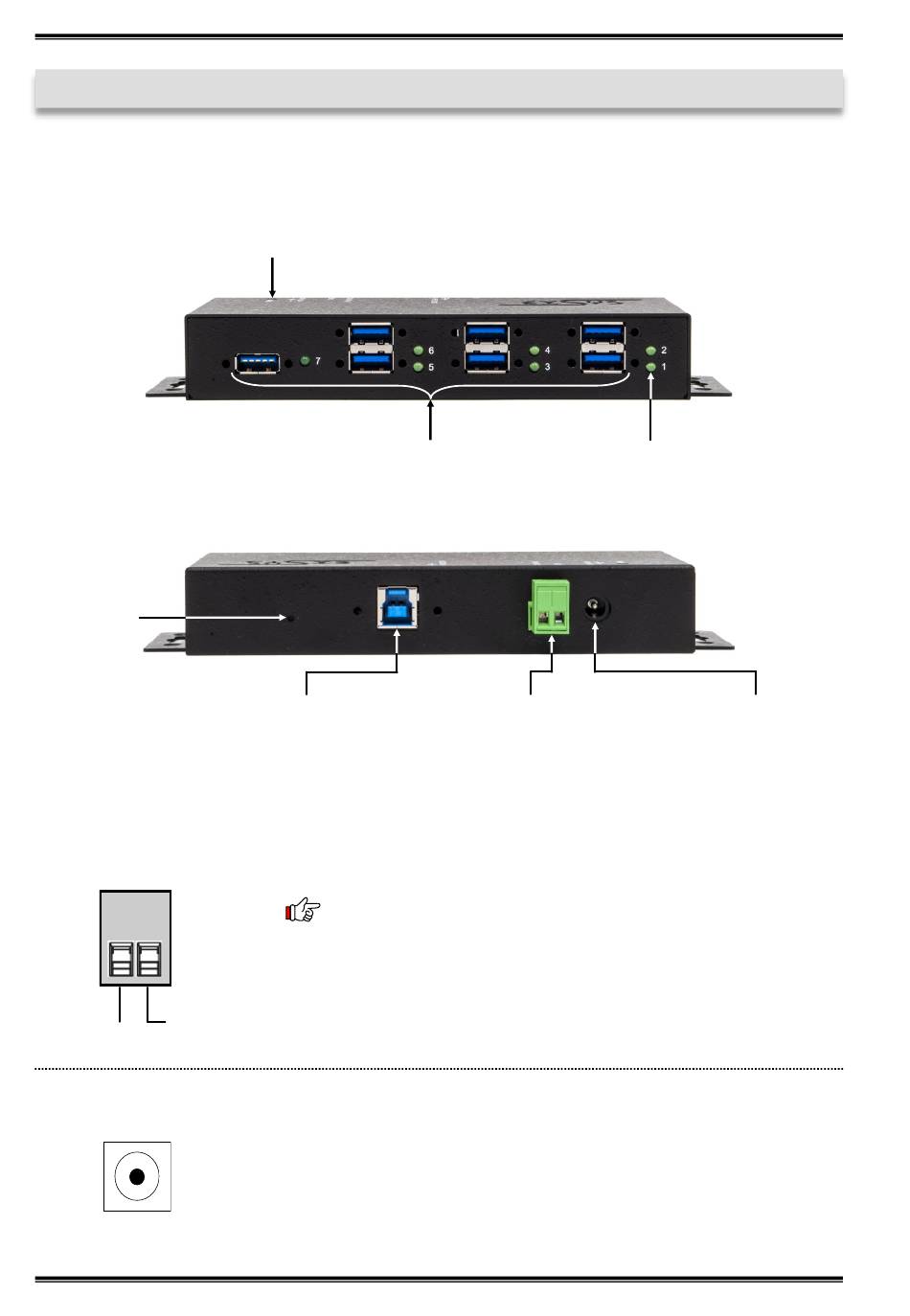

3.1 Aufbau
Vorderseite:
Rückseite:
Reset Knopf
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
12-24V Buchse:
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED
7x USB 3.2 (Gen1)
Downstream A-Buchse
1x USB 3.2 (Gen1)
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
Status LED für den
7-24V T-Block für
optionales externes Netzteil
4
EX-1517HMVS
jeweiligen Port
12-24V Buchse
für im Lieferumfang
enthaltenem Netzteil
