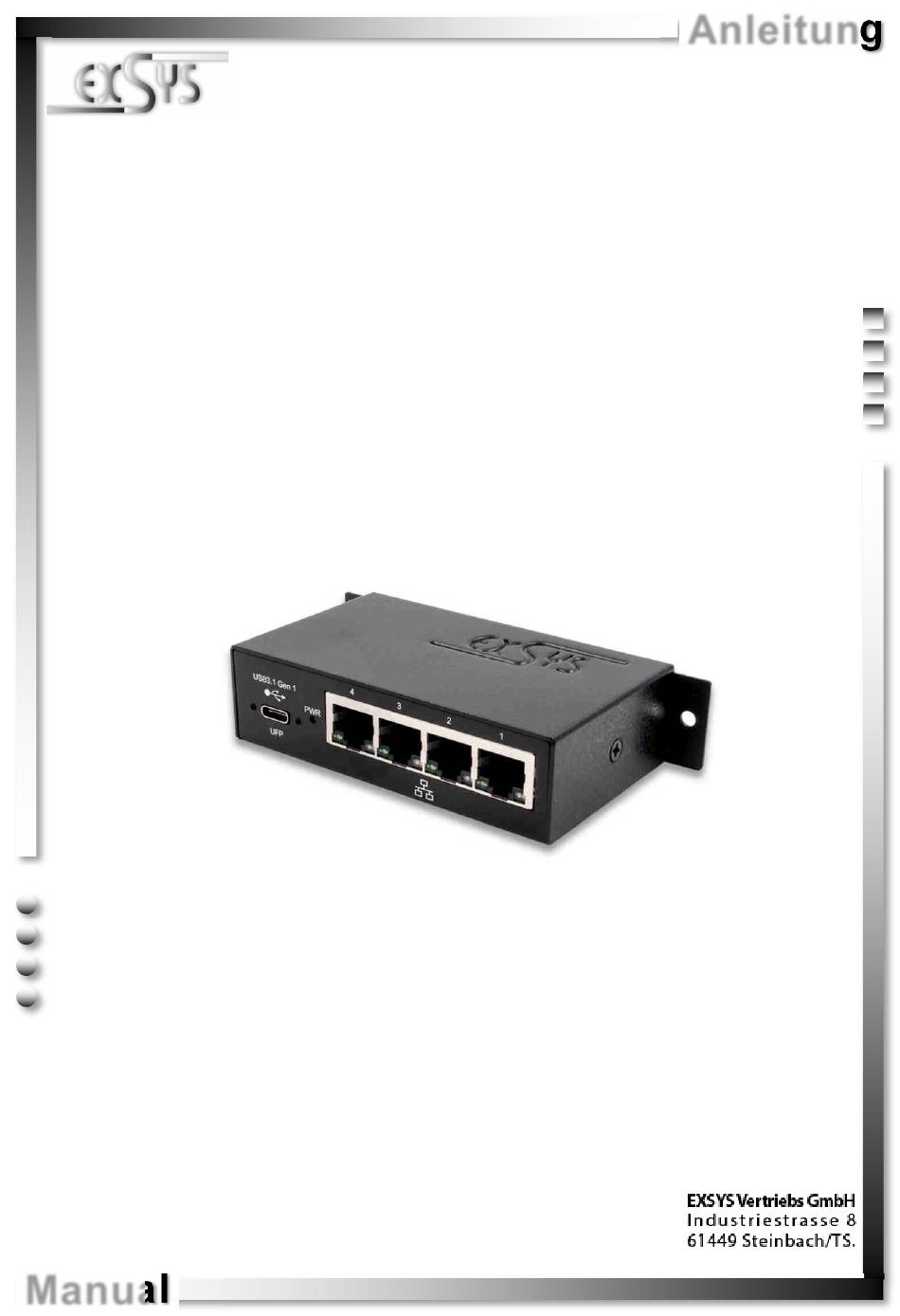

- Seite 1 Anleitung EX-1330M USB 3.1 (Gen1) zu 4 Port Gigabit Ethernet Metall Gehäuse USB 3.1 (Gen1) to 4 Port Gigabit Ethernet Metal Case Vers. 1.0 / 19.02.18 Manual...
-
Seite 2: Inhaltsverzeichnis
Layout, Connections & DIP-Switch ···················································· 12-14 3.1 Layout ····································································································· 12 3.2 Connections ····························································································· 13 3.3 DIP-Switch ······························································································· 14 Hardware Installation ······································································ 14-15 Driver Installation ··········································································· 16-17 Technical Information ·········································································· 17 Technical Drawing ·············································································· 18 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung

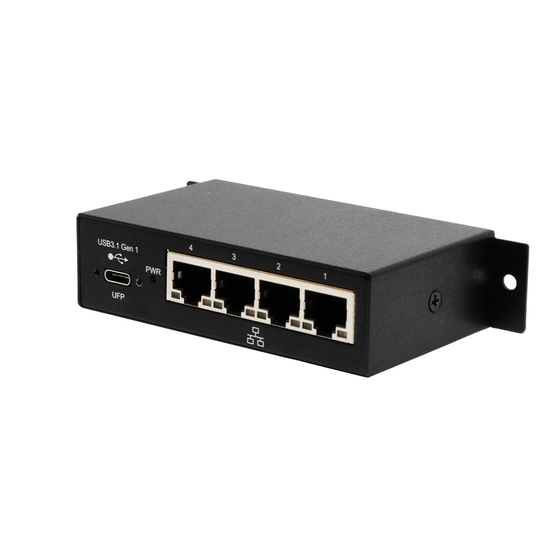

Deutsch 1. Beschreibung Der EX-1330M ist mit einer USB 3.1 (Gen1) C-Buchse zum Anschluss an den PC und vier RJ45 Ports zum Anschluss für Endgeräte ausgestattet. Der EX-1330M ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder mehrere Endgeräte anzuschließen. -
Seite 4: Aufbau, Anschlüsse & Dip-Schalter
Deutsch EX-1330M 3. Aufbau, Anschlüsse & DIP-Schalter 3.1 Aufbau Vorderseite: Betriebs LED DIP-Schalter 1x USB 3.1 (Gen1) 4x RJ45 Anschluss Upstream C-Buchse Rückseite: DIP-Schalter Din-Rail Kit © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
10/100Mbps Mode Geschwindigkeit Gelb Ständig an: Gigabit (1000Mbps) Mode USB 3.1 (Gen1) C-Buchse: Hinweis! Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse gesteckt werden. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Dip-Schalter
1330M geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Falls Sie den EX-1330M auf einer Trägerschiene installieren wollen, befolgen Sie als erstes die Punkte 4 & 5 auf Seite 7, bevor Sie mit Punkt 2 fortfahren. - Seite 7 EX-1330M Deutsch 4. Hardware Installation 4. Installieren Sie das DIN-Rail Kit an der EX-1330M Din-Rail Kit 5. Installation der EX-1330M auf einer Trägerschiene © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 8: Treiber Installation
Nach Abschluss der Hardwareinstallation müsste nun der DIP-Schalter 1 auf aktiv und DIP-Schalter 2, 3 & 4 auf inaktiv stehen und der EX-1330M mit dem PC verbunden sein. Die Stellung der DIP-Schalter ist aus diesem Grund wichtig, da das Betriebssys- tem die Ports nicht in der korrekten Reihenfolge installiert wenn alle DIP-Schalter auf aktiv gesetzt sind. -
Seite 9: Überprüfen Des Installierten Treiber
Deutsch 5. Treiber Installation ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen- de Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist der EX-1330M richtig installiert. 6. Technische Daten Chipsatz: Realtek RTL8153B Datentransfer-Rate: USB 3.0: bis zu 5Gbit/s Netzwerk: 10/100/1000Mbit/s Anschlüsse:... -
Seite 10: Technische Zeichnung
Deutsch EX-1330M 7. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Description
The EX-1330M provides one USB 3.1 (Gen1) C-Port for connection to PC and four RJ45 port. The EX-1330M gives you an easy way to integrate your desktop PC or note- book into a 10/100/1000Mbps network or to connect devices. It supports all USB con- nections from 1.1 to 3.1. -
Seite 12: Layout, Connections & Dip-Switch
English EX-1330M 3. Layout, Connections & DIP-Switch 3.1 Layout Front: Power LED DIP-Switch 1x USB 3.1 (Gen1) 4x RJ45 Port Upstream C-Port Back: DIP-Switch Din-Rail Kit © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 13: Connections
Yellow Steady on: Gigabit (1000Mbps) Mode USB 3.1 (Gen1) C-Port: Note! By dual assignment of the pins, the USB Type-C plug can be plugged into the port on both sides. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Dip-Switch
Please refer your computer’s reference manual whenever in doubt. 1. If you want to install the EX-1330M on a wall or on a DIN-RAIL, then please go ahead with the steps 4 & 5 on page 15 before proceeding to step 2. - Seite 15 EX-1330M English 4. Hardware Installation 4. Install the DIN-Rail Kit on the backside of the EX-1330M Din-Rail Kit 5. Assemble the EX-1330M on the DIN-Rail © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 16: Driver Installation
After completion of the hardware installation, the DIP-Switch 1 should be set to enabled and DIP-Switches 2, 3 & 4 to disabled and the EX-1330M should be connected to the PC. The position of the DIP-Switches is therefore important because the operating sys- tem does not install the ports in the correct order when all DIP-Switches are set to ac- tive at the same time. -
Seite 17: Technical Information
5. Driver Installation CHECK INSTALLED DRIVER Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's: If you see this or a similar information the EX-1330M is installed correctly. 6. Technical Information Chip-Set: Realtek RTL8153B Data Transfer Rate: USB 3.0: up to 5Gbit/s... -
Seite 18: Technical Drawing
English EX-1330M 7. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
