EX-1517HMVS

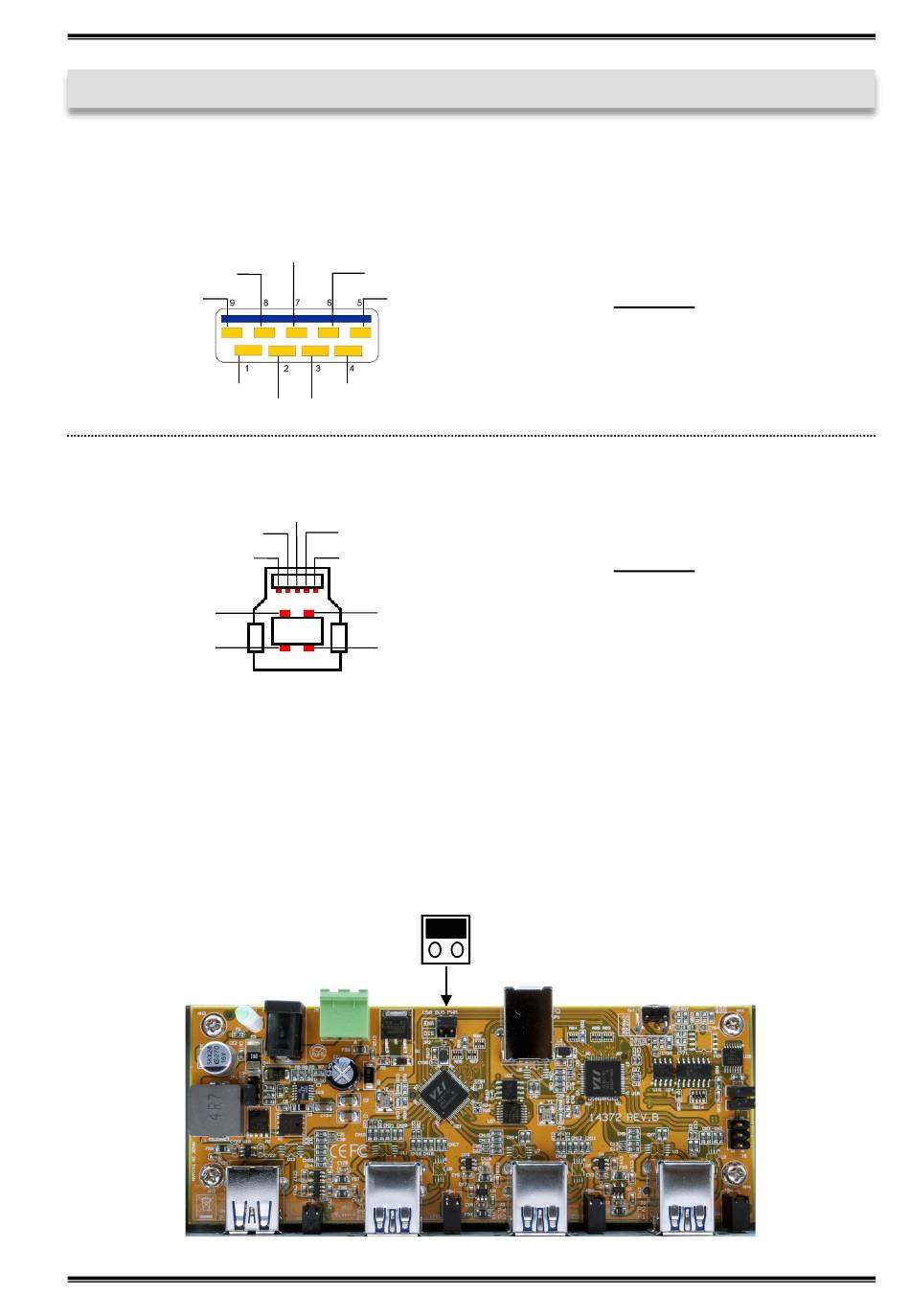

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.2 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen
Der EX-1517HMVS wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber
die Möglichkeit den EX-1517HMVS auf der Datenleitung zum PC, sprich die USB B-
Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier
Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP2 von ENA
(Enable) auf DIS (Disable) setzen. Siehe nachfolgende Abbildung.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D-
D+
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
ENA
DIS
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
JP2
5
