VU-Meter

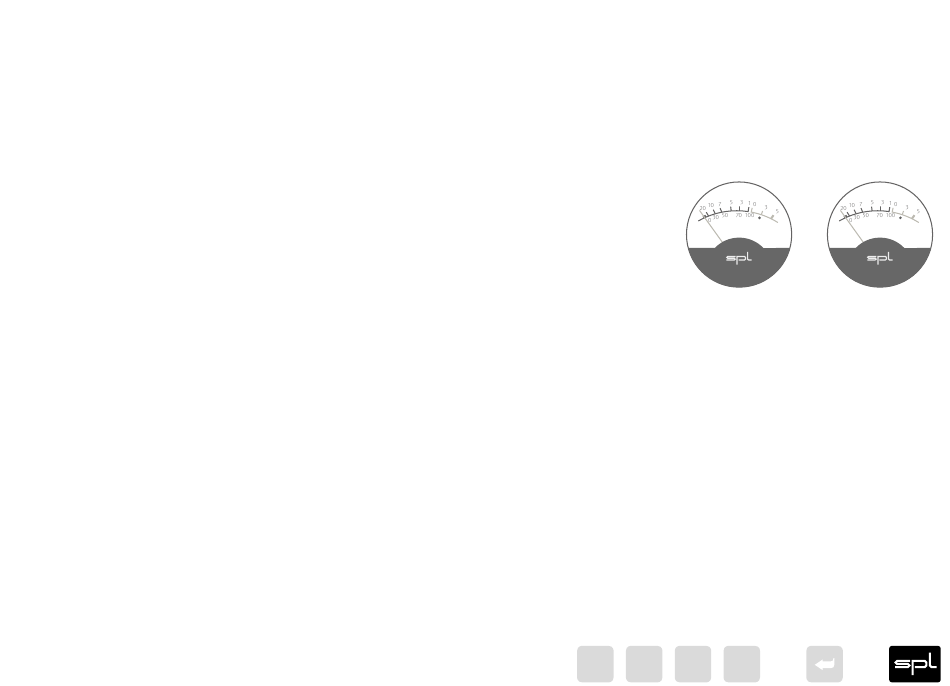

Die VU-Meter (2) (VU = engl. Volume Unit, Lautstärkeeinheit) zeigen die Eingangspegel für die gewählten Quellen
an. Der Anzeigenbereich reicht von –20 dB bis +5 dB.
0 dB entspricht +4 dBu.
Bei Bedarf können Sie die Empfindlichkeit um 10 dB herabsetzen, so
dass der Anzeigenbereich bis +15 dB Eingangspegel erweitert wird (siehe
„DIP-Schalter" auf Seite 27).
Dank einer optimalen Ballistik ist eine ausgewogene optische Wahrnehmung des Audiosignals gewährleis-
tet. Die zeitliche Kalibration der VU-Meter entspricht den BBC-Anforderungen. Die Anstiegszeit bis 0 dB beträgt
ca. 300 ms.
Wenn die VU-Meter dauerhaft rot leuchten – auch wenn der Phonitor x nicht gemutet ist – hat die Schutzschaltung
angesprochen. Zum Schutz des angeschlossenen Kopfhörers werden die Kopfhörerausgänge von den Endstufen
durch Relais getrennt. Wenden Sie sich bitte an den Händler, bei dem Sie den Phonitor x gekauft haben, um ihn
reparieren zu lassen.
23
