11 Schnittstelle PROFIBUS
11.1 Verdrahtung von PROFIBUS Datenkabel
Anschluss der PROFIBUS Kabel
Für die PROFIBUS Datenleitung muss das standardisierte PROFIBUS Kabel Typ A
2
(STP 2x0.34
schema auf die Klemmen angeschlossen.
Die Abschirmung wird direkt an der PG-Verschraubung im Gehäuse befestigt. (Siehe
Bild 4).
Warnung
Die Abschirmung des PROFIBUS Kabels ist nur geerdet, wenn die dafür vorgesehene
PG-Verschraubung richtig verwendet wird. Der Kunststoffmantel muss daher aus-
schliesslich in der PG-Verschraubung befestigt werden. (Siehe Bild 4)
Terminierung
Werden beide Kabel angeschlossen (Bus in und Bus out), muss sichergestellt werden,
dass die beiden Dip Switch für die Terminierung auf off stehen. Wird nur ein Kabel
angeschlossen (Bus in), müssen die beiden Dip Switch für die Terminierung auf on
gesetzt werden.
Bild 24: Profibusprint
Hinweis
Das PROFIBUS Netzwerk muss korrekt terminiert werden. Andernfalls kann die An-
lage nicht in Betrieb genommen werden. Es muss sichergestellt werden, dass nur das
letzte Gerät in der PROFIBUS Kette terminiert ist.
) verwendet werden. Die Kabel werden abisoliert und gemäss Anschluss-

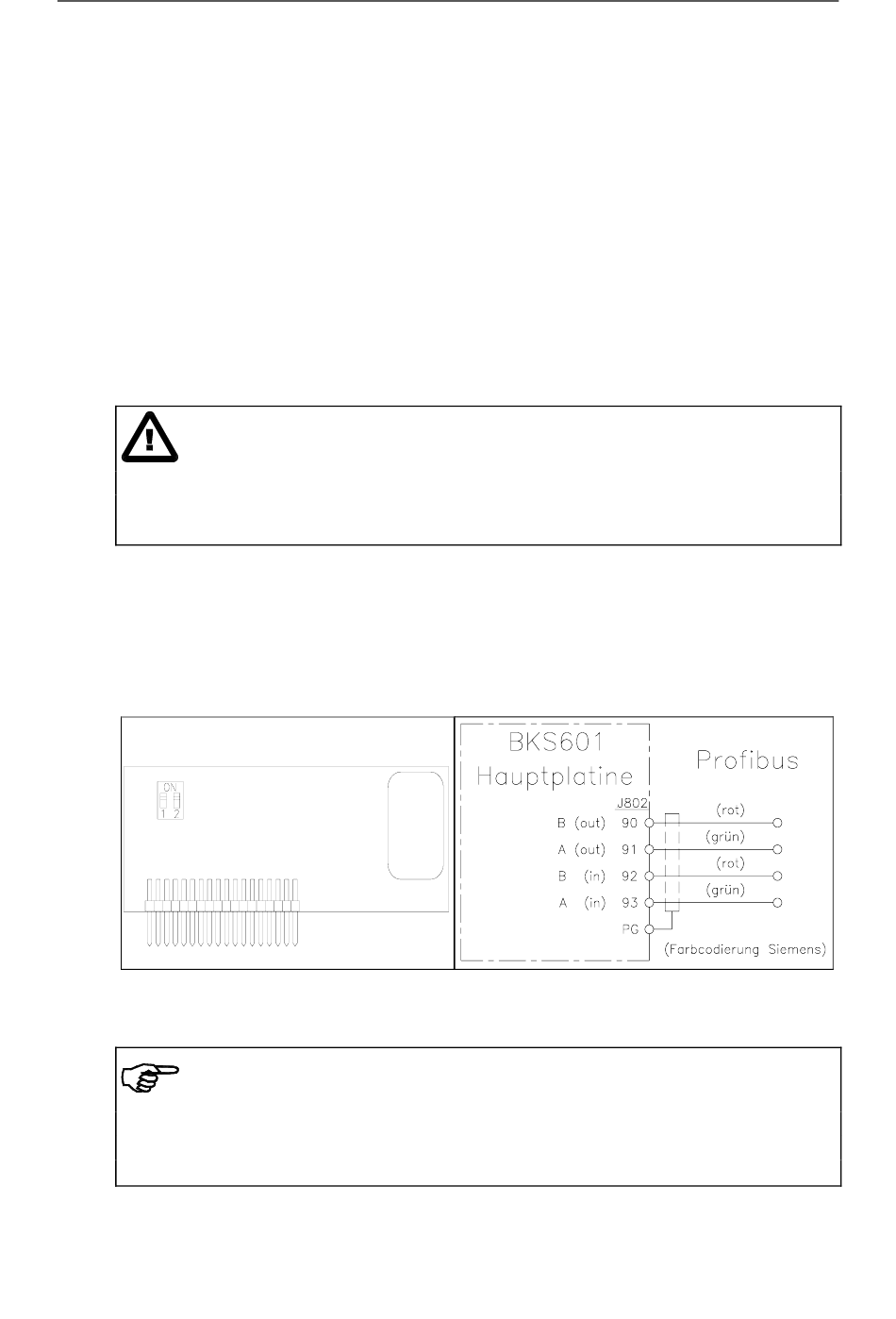

E621009 Bild24A: Anschlussschema Profibus
Bedienungsanleitung BKS601C
45
