11 Wägemodus
11 Wägemodus
Dosierventil
Wägezelle
20.00 kg
Entleerventil
Container
Minebea Intec
CSD-903 umfasst drei Wägemodi.
Weitere Informationen zu den Einstellungen siehe Kapitel 11.1.
Informationen zum Festlegen der einzelnen Wägewerte siehe Kapitel 11.2.
Darüber hinaus gibt es zwei Steuermodi: [Einfacher Modus] und [Sequenzieller Modus].
Jeder umfasst einen [Dosiermodus] und einen [Entleermodus].
1) Einfacher Modus
2) Sequenzieller Modus
CSD-903
3) 4-Stufen-Kontrollmodus 1
4) 4-Stufen-Kontrollmodus 2
Rohmaterial
Grob- / Mittel- / Feinstrom
Wägebehälter
20.00 kg
Entleerung

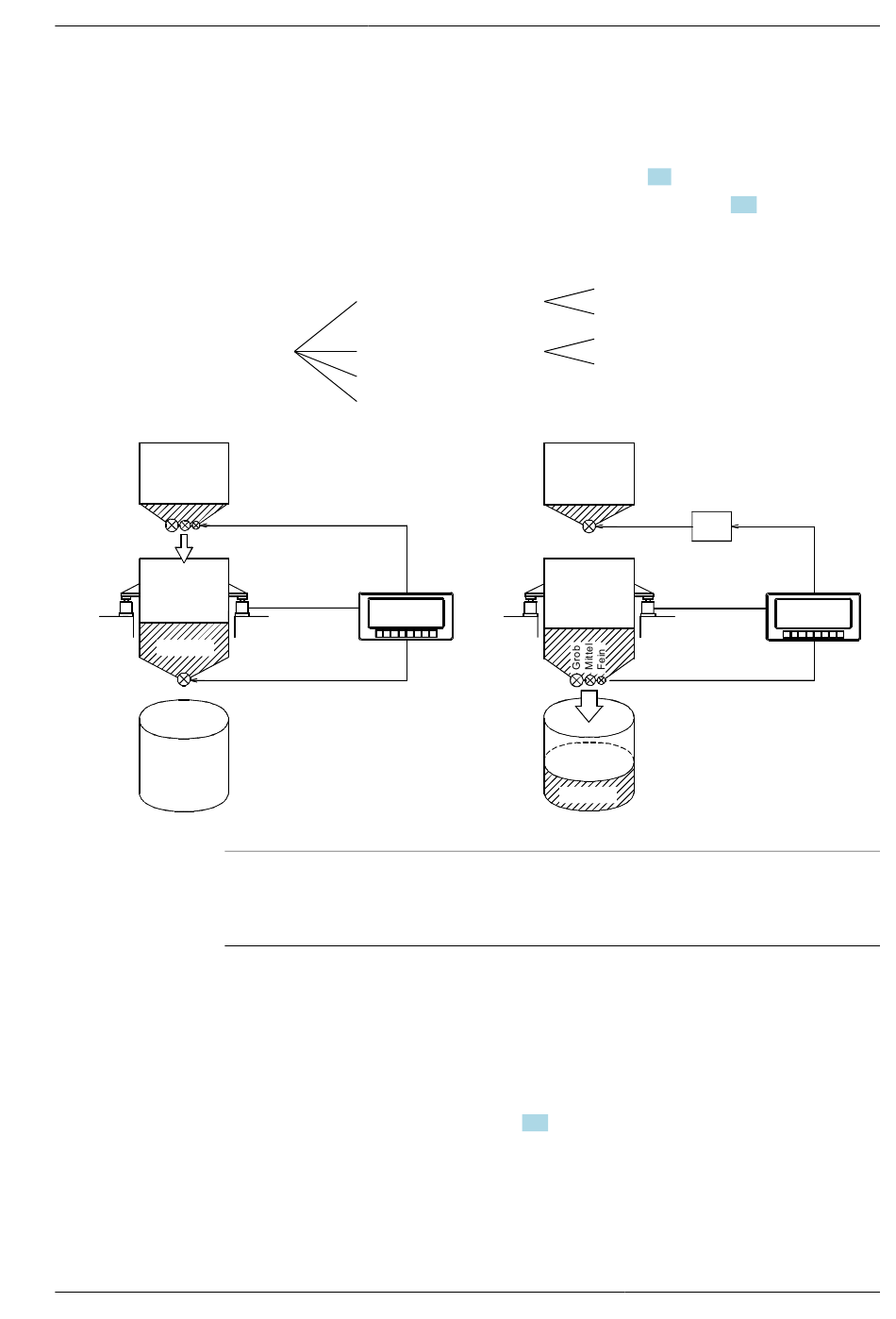

Wägebeispiel:
Dosiermodus
Hinweis:
Die Zufuhr des Rohmaterials zum Wägebehälter wird durch Überwachung der FULL-
Ausgabe, z. B. mit einer SPS, kontrolliert.
Nachstehend sind die einzelnen Modi kurz beschrieben.
- Einfacher Modus
In diesem Modus werden ein Einstellwert und ein Wägewert verglichen. Wenn das
Vergleichsergebnis die angegebenen Bedingungen erfüllt, wird der Ausgang
aktiviert. Für Funktionen wie Ventilsteuerung ist eine SPS erforderlich.
Weitere Informationen siehe Kapitel 11.3.
- Sequenzieller Modus
In diesem Modus sind ein Vergleich des Wägewerts und die Einstellung der
Ventilsteuerung usw. ohne Verbindung mit einer externen SPS möglich.
So ist ein Systemaufbau ohne SPS möglich.
Dosiermodus
Entleermodus
Dosiermodus
Entleermodus
Einspeisungsventil
Wägezelle
Entleerventil
Container
20.00 kg
Wägeindikator CSD-903
Rohmaterial
Vollständige Ausgabe
SPS
Wägebehälter
20.00 kg
Grob- / Mittel- / Feinstrom
Wägebeispiel:
Entleermodus
