Wägeindikator CSD-903
DE-194

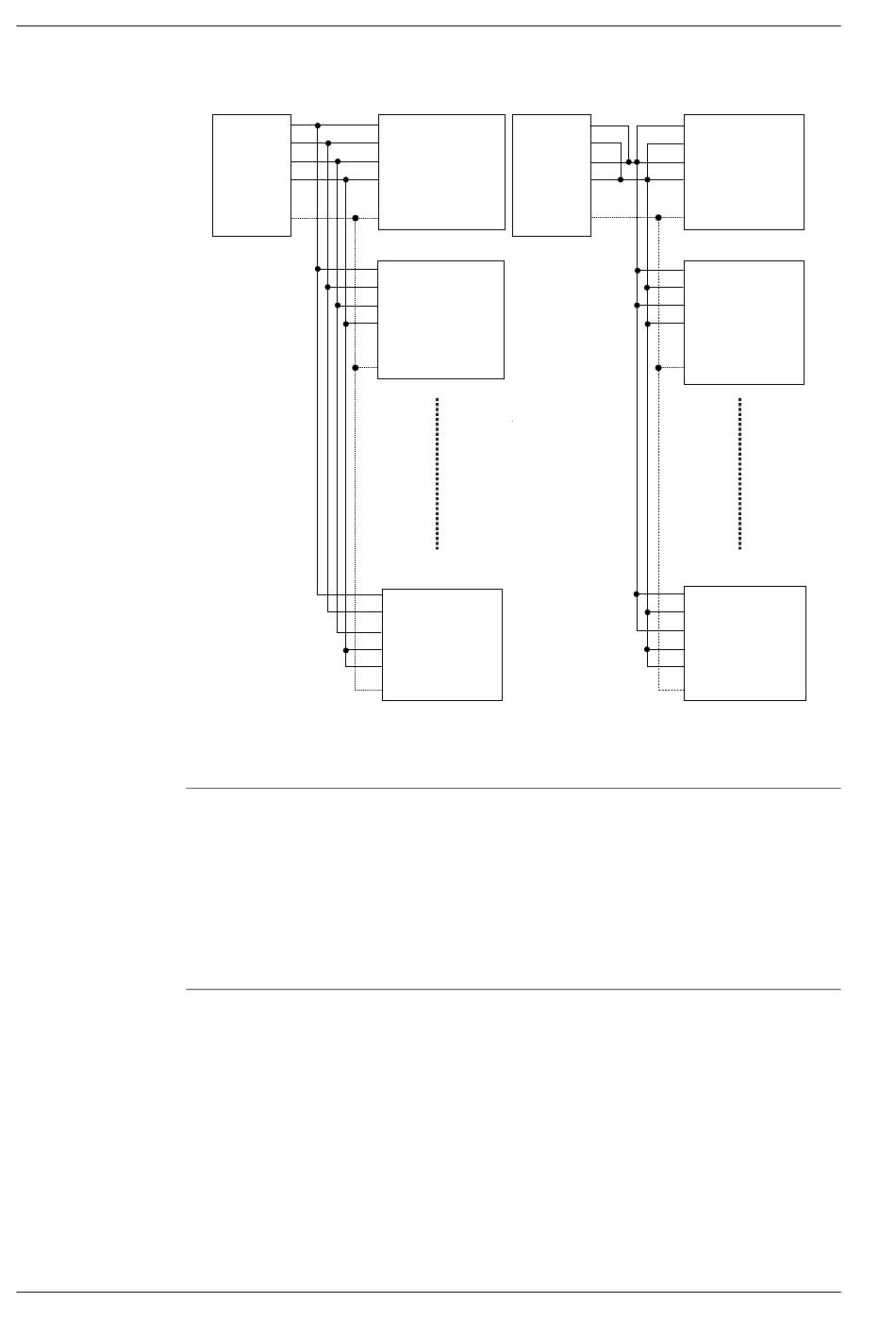

RS-422-Host
RDA
RDB
SDA
SDB
S. G.
Hinweis:
- Abhängig vom Gerät auf der Host-Seite ist u. U. keine Klemme S.G. vorhanden.
- Die Polarität des Signals des Host-Computers kann abhängig vom Gerät ein
umgekehrtes Vorzeichen aufweisen.
- Abhängig vom Gerät auf der Host-Seite ist u. U. keine Klemme S.G. vorhanden.
- Für die Verbindung sollten Kabel mit verdrillten Aderpaaren verwendet werden.
CSD-903
RS-485-Host
SDA
SDB
RDA
RDB
Adresse 00
TRM.
S. G. S. G.
CSD-903
SDA
SDB
RDA
RDB
Adresse 01
TRM.
S. G.
CSD-903
SDA
SDB
RDA
RDB
Adresse 09
TRM.
S. G.
Den Kabelendwiderstand an der vom Host entfernten Stelle anschließen.
Den Abschlusswiderstand am weitesten vom Host entfernt anschließen.
CSD-903
RDA SDA
RDB SDB
SDA RDA
SDB RDB
TRM.
S. G.
CSD-903
SDA
SDB
RDA
RDB
TRM.
S. G.
CSD-903
SDA
SDB
RDA
RDB
TRM.
S. G.
18 Optionen
Adresse 00
Adresse 01
Adresse 31
