4 Verkabelung

4.4 Anschluss der externen E/A-Steuerung

4.4.1

Eingangsverbindung

Minebea Intec
Diese Funktion ermöglicht eine externe Steuerung über den externen E/A-
Steueranschluss an der Rückwand. Der externe Steuereingang wird nach der Verkabelung
des Anschlusses über einen Kontakt oder ofenen Kollektor angesteuert, um den
jeweiligen Eingang und COM 1 zu überbrücken.
B1
A1 CONTROL I/O
Der externe Steuerausgang ist ein ofener Kollektor-Ausgang (Nenndaten des ofenen
Kollektors: VCE = 35 V Gleichstrom, IC = max. 40 mA Gleichstrom).

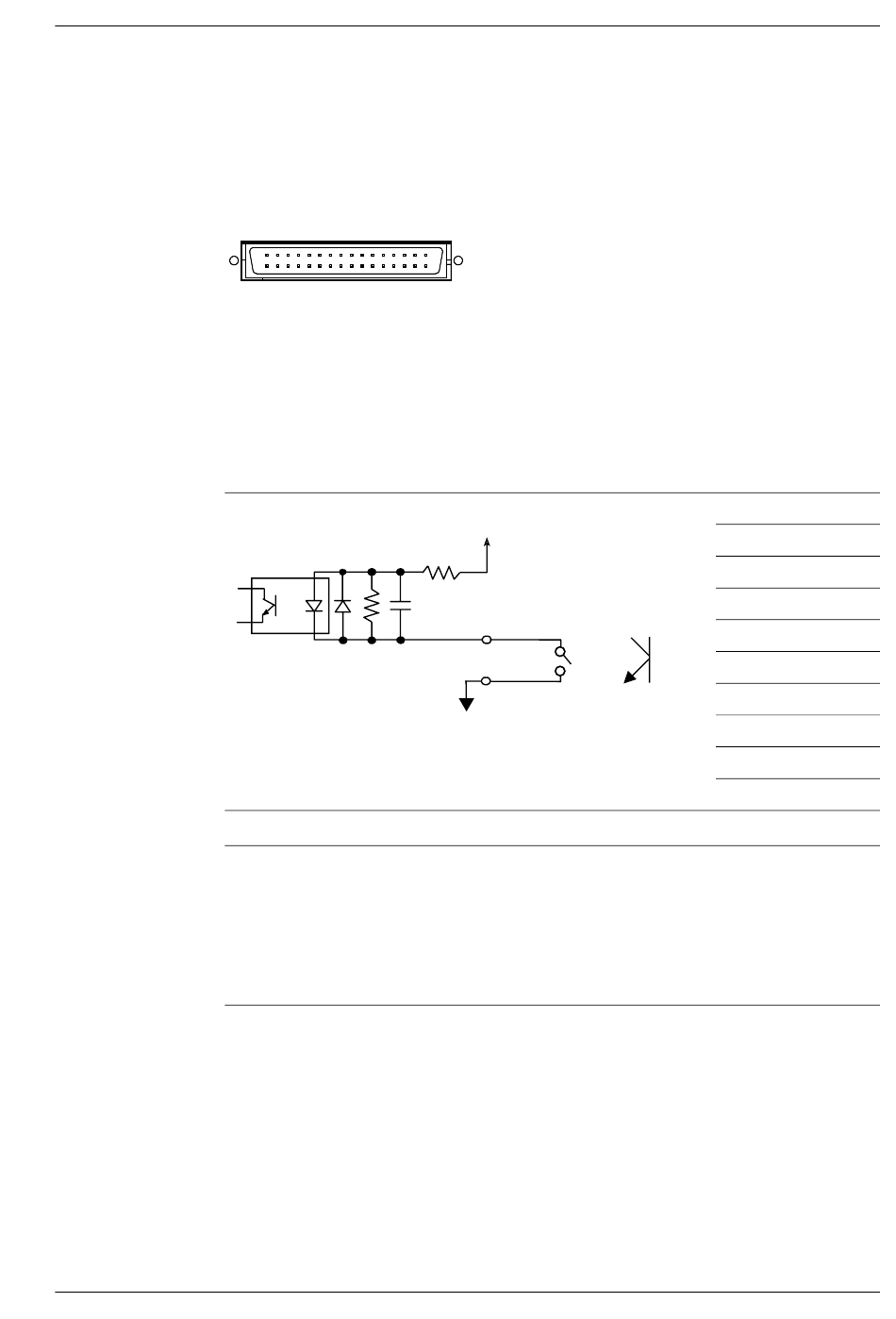

Die Abbildung zeigt einen externen E/A-Steueranschluss.
Die Reihe von A1 bis A12 ist für Eingangssignale vorgesehen, die Reihe von B1 bis B12 für
Ausgangssignale.
430 Ω
Geeigneter Steckverbinder:
FCN-361J024-AU, Haube FCN-360C024-B (Fujitsu)
Hinweis:
- Über einen Parameter können externe Steuereingänge als Impuls- oder
Pegeleingang eingestellt werden.
- Der Bezugsleiter der externen Steuereingänge und der Bezugsleiter der 2-adrigen
seriellen Schnittstelle sind miteinander verbunden.
B12
A12
Ca. 12 V
2,2 kΩ
A1 bis A11
0,047 μF
A12
COM. 1
Wägeindikator CSD-903
A1
A2
A3
A4
A5
oder
A6
A7
A8
A9
A10
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Eingang 5
Eingang 6
Eingang 7
Eingang 8
Eingang 9
COM 1
DE-29
