4 Verkabelung
4.2.2

4-Leiter-Anschlusskabel

Zusätzliche Brücken
Wägezelle
Minebea Intec
D + SIG Wägezellen-Signal (Messspannung) M+
B – SIG Wägezellen-Signal (Messspannung) M–
E
SHIELD Schirm
Hinweis:
- Sense S+ und Sense S+ müssen in der Nähe der Wägezelle gebrückt werden.
Werden Sense S+ und Sense S+ in der Nähe des Gerätes gebrückt, funktioniert die
Sense-Funktion nicht.
Falls die Farben der Kabel nicht mit denen der Standardkabel von Minebea Intec
übereinstimmen, müssen die Speziikationen der Wägezelle zu Rate gezogen
werden.
-
Wenn das 6-Leiter-Kabel ≥100 m: Es besteht die Möglichkeit, dass die Sense-
Funktion aufgrund des Kabelwiderstands nicht ordnungsgemäß funktioniert,
sodass die garantierte Genauigkeit nicht erreicht wird.

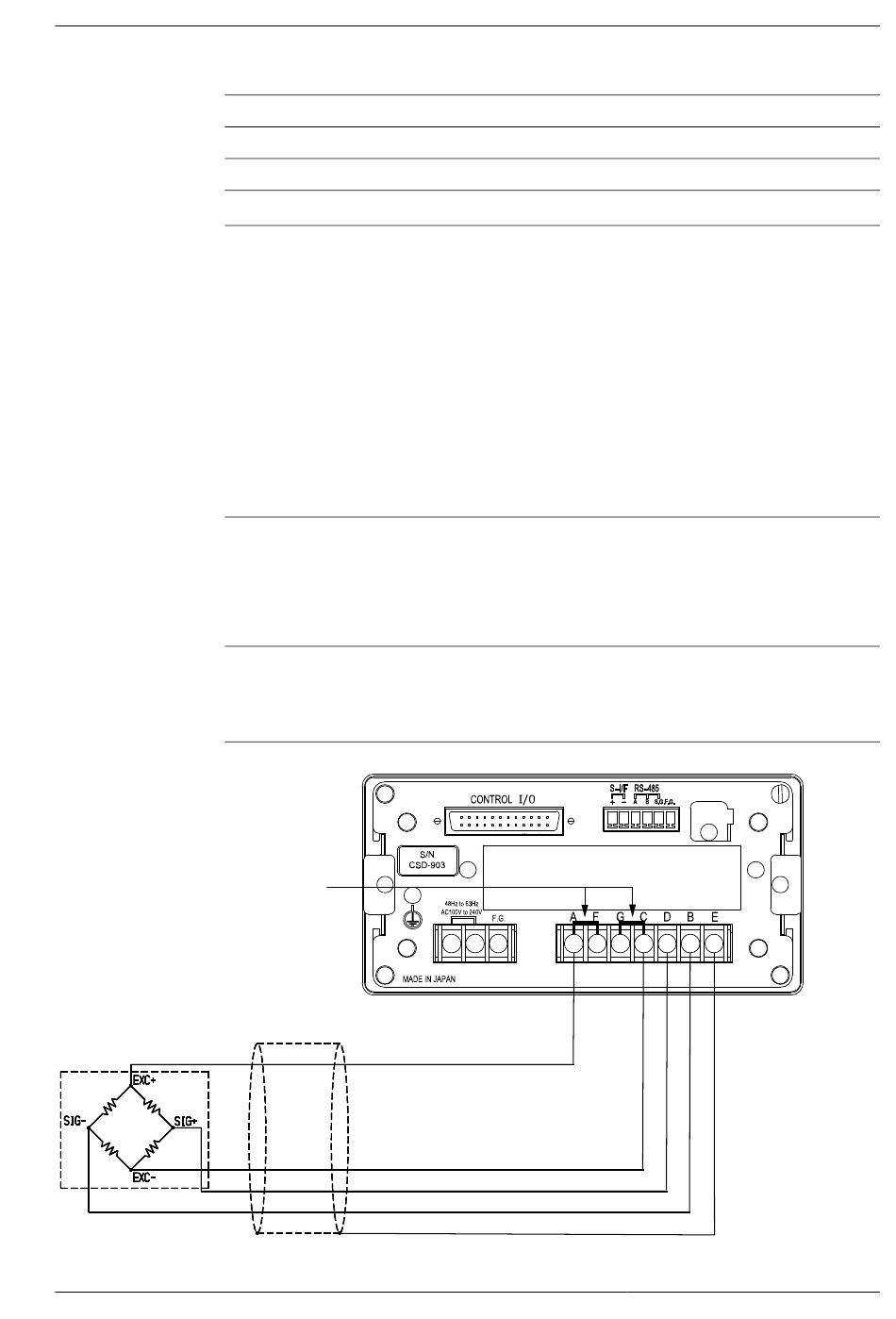

CSD-903 wie folgt mit einer Wägezelle verbinden, wenn ein 4-Leiter-Kabel verwendet
wird.
Hinweis:
Die hier aufgeführten Farben gelten für die Minebea Intec Wägezellen- und
Verbindungskabel vom Typ "PR …"
Wägeindikator CSD-903
grün
grau
gelb
