Wägeindikator CSD-903
3.3 Seite
DE-22
2 Montagebereich für optionale Teile
Einbaumöglichkeit für analogen Stromausgang, analogen Spannungsausgang,
BCD-Ausgang, RS-232C oder RS-422/485.
3 Klemmen für die RS-485-Schnittstelle und die 2-polige serielle Schnittstelle
Über die RS-485-Schnittstelle ist der Anschluss an einen Hostcomputer usw.
möglich. Über die 2-polige serielle Schnittstelle können ein Drucker, eine externe
Displayeinheit usw. angeschlossen werden.
CAL-Schalter mit verschließbarer Kappe
4
Der CAL-Schalter (Justierschalter) ist nach dem Entfernen der Abdeckung zu-
gänglich.
5 Klemme für Schutzerdung
Um Störsignale und statische Elektrizität zu vermeiden, muss ein Schutzleiter an-
geschlossen werden.
An diese Klemme darf nur ein Schutzleiter angeschlossen werden.
Die F.G.-Stromversorgungsklemme ist intern mit der Gehäuseerdung verbunden.
Stromversorgungsklemmen
6
Anschlüsse für Stromversorgung und Erdung.
7 Klemmen für Wägezellen
Anschluss der Signalleitung der Wägezelle
Bei einer Brückenversorgungsspannung von 10 V DC können bis zu 6 Wägezellen
(350 Ω) angeschlossen werden.

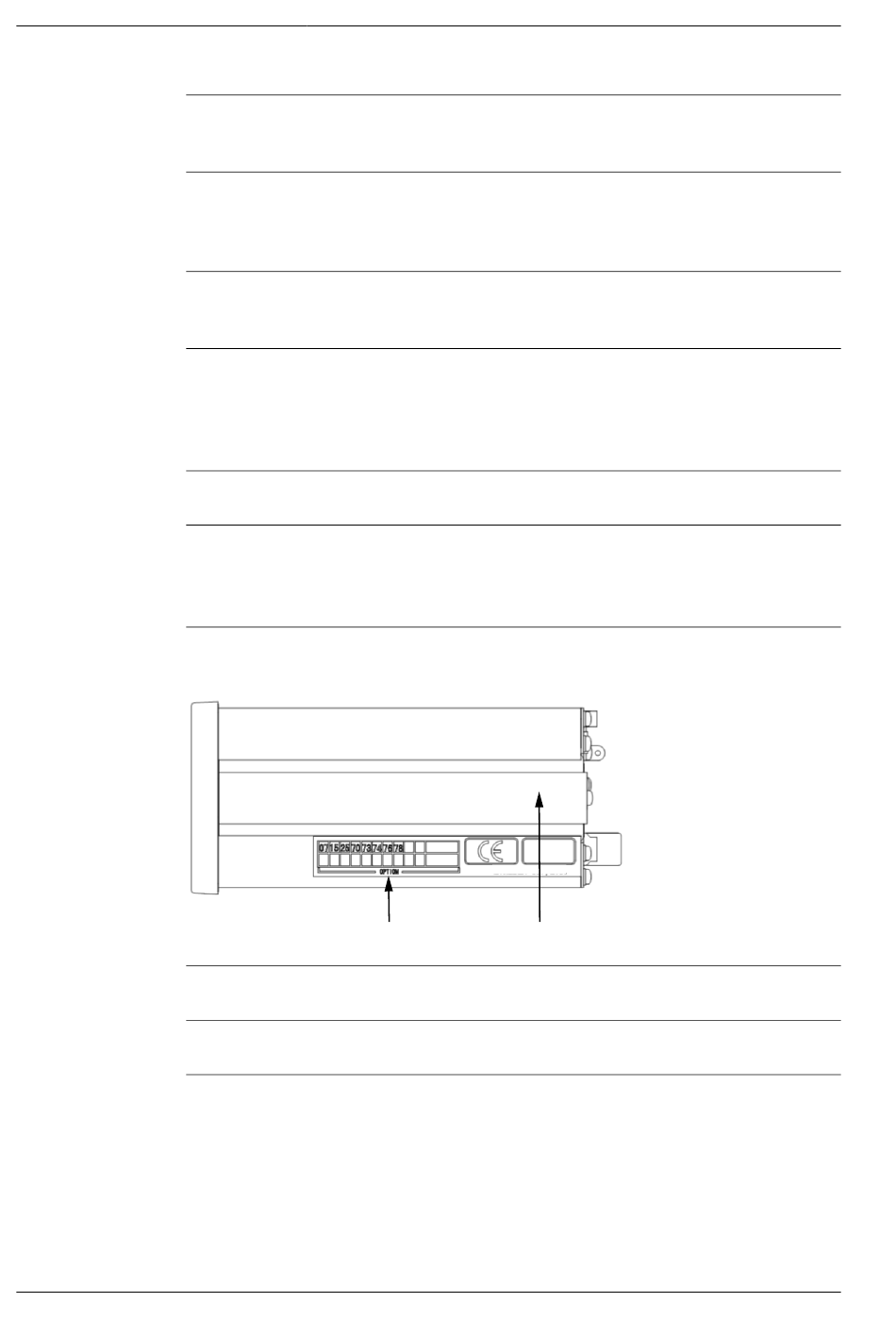

1 Prägung mit Modellinformationen
Anzeige der Modellnummer.
2 Metallbefestigungsschiene
Verwendung bei Einbau des CSD-903 in einer Schalttafel.
3 Namen und Funktionen der einzelnen Teile
1 2
