7. Stift Pos. 10 und die beiden Kupplungshälften Pos. 10a montieren.
8. Die vier Schrauben Pos. 9 anstreichen und montieren.
9. Gelbchromatisierte Kupplungen: Prüfen, dass der Abstand zwischen den Kupplungshälften auf beiden
Seiten gleich ist.
10. Die Schrauben bis zum angegebenen Anzugsmoment anziehen, siehe
mittel, und die Justiergabel entfernen.
11. Prüfen, dass die Welle leichtgängig und geräuschlos rotiert.
12. Die Justiergabel auf der Innenseite einer Kupplungshälfte anbringen.
13. Schutzschirme Pos. 7 und Schrauben Pos. 7a montieren.
4.5 Überprüfung und Auswechselung von Laufrädern/Verschleissringen und Spaltringen
Laufräder/Verschleissringe
1. Mit einem Fingernagel prüfen, ob es eine spürbare Rille in den Laufradkragen (CRT 8) oder Verschleissrin-
gen der Laufräder (CRT 16) gibt, die durch Reibung verursacht wurde.
2. Gibt es eine Rille, sind die Laufräder/Verschleissringe auszuwechseln. Die Verschleissringe lassen sich mit
dem Abzieher für Spaltring
Spaltringe
Spaltringe Pos. 65 sollten immer bei Demontage der Kammereinheit ausgewechselt werden.
1. Den Halter für Spaltring mit dem Abzieher für Spaltring
2. Spaltring Pos. 45 entfernen.
3. Einen neuen Spaltring in die Kammer montieren.
4. Den Halter für Spaltring auf den Spaltring drücken und mit der Kammer in Eingriff bringen. Der Spaltring
muss frei (seitwärts) zwischen dem Halter und der Kammer bewegt werden können.
Lagerringe
1. Mit einem Fingernagel prüfen, ob es eine sichtbare oder spürbare Kante auf den rotierenden Lagerringen
gibt.
2. Lagerringe Pos. 47a und die Kammern mit Lagerring Pos. 4a gleichzeitig auswechseln.
D
21.11.2003

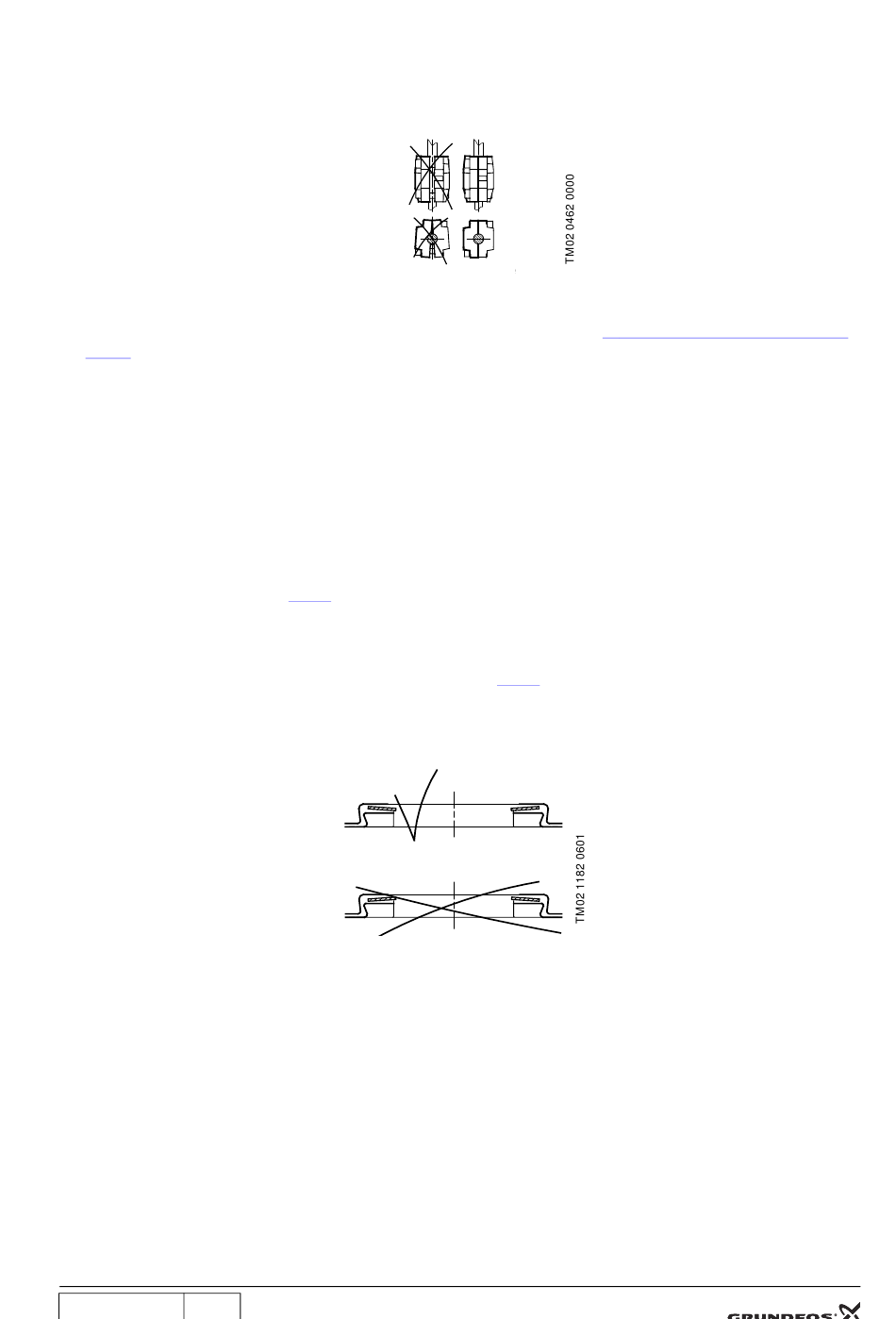

Abb. 9 Abstand zwischen
Kupplungshälften
Pos. C aushebeln.
Abb. 10 Korrekte Montage
des Spaltrings
14 / 16
2. Anzugsmomente und Schmier-
Pos. C aus der Kammer hebeln.
