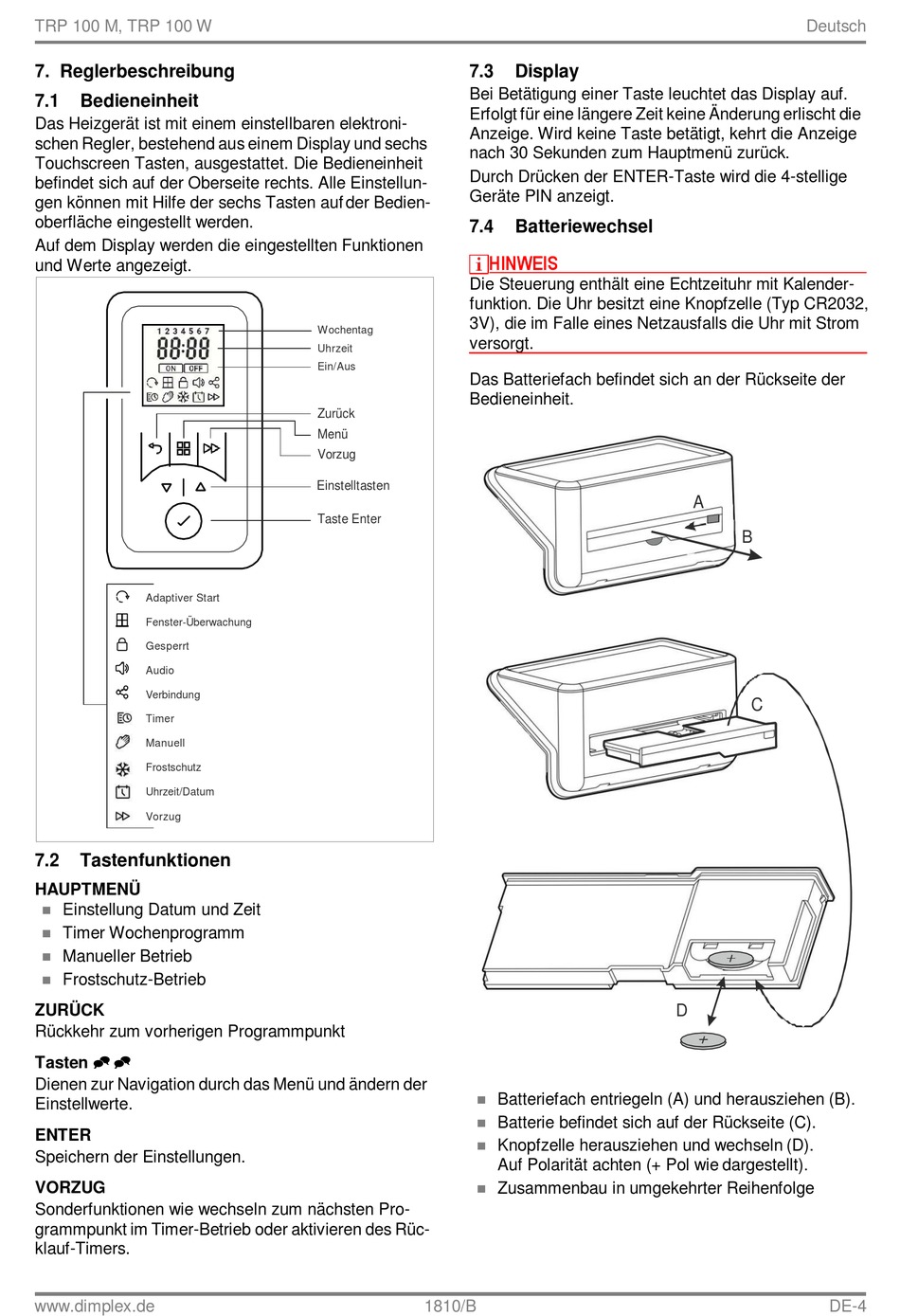

Dimplex TRP 100 M Montage- Und Gebrauchsanweisung Seite 6

TRP 100 M, TRP 100 W
7. Reglerbeschreibung
7.1 Bedieneinheit
Das Heizgerät ist mit einem einstellbaren elektroni-
schen Regler, bestehend aus einem Display und sechs
Touchscreen Tasten, ausgestattet. Die Bedieneinheit
befindet sich auf der Oberseite rechts. Alle Einstellun-
gen können mit Hilfe der sechs Tasten auf der Bedien-
oberfläche eingestellt werden.
Auf dem Display werden die eingestellten Funktionen
und Werte angezeigt.
Adaptiver Start
Fenster-Überwachung
Gesperrt
Audio
Verbindung
Timer
Manuell
Frostschutz
Uhrzeit/Datum
Vorzug
7.2 Tastenfunktionen
HAUPTMENÜ
 Einstellung Datum und Zeit
 Timer Wochenprogramm
 Manueller Betrieb
Frostschutz-Betrieb

ZURÜCK
Rückkehr zum vorherigen Programmpunkt
Tasten  
Dienen zur Navigation durch das Menü und ändern der
Einstellwerte.
ENTER
Speichern der Einstellungen.
VORZUG
Sonderfunktionen wie wechseln zum nächsten Pro-
grammpunkt im Timer-Betrieb oder aktivieren des Rüc-
klauf-Timers.
www.dimplex.de
7.3
Bei Betätigung einer Taste leuchtet das Display auf.
Erfolgt für eine längere Zeit keine Änderung erlischt die
Anzeige. Wird keine Taste betätigt, kehrt die Anzeige
nach 30 Sekunden zum Hauptmenü zurück.
Durch Drücken der ENTER-Taste wird die 4-stellige
Geräte PIN anzeigt.
7.4
Die Steuerung enthält eine Echtzeituhr mit Kalender-
funktion. Die Uhr besitzt eine Knopfzelle (Typ CR2032,
3V), die im Falle eines Netzausfalls die Uhr mit Strom
Wochentag
versorgt.
Uhrzeit
Ein/Aus
Das Batteriefach befindet sich an der Rückseite der
Bedieneinheit.
Zurück
Menü
Vorzug
Einstelltasten
Taste Enter




1810/B
Display
Batteriewechsel
HINWEIS
Batteriefach entriegeln (A) und herausziehen (B).
Batterie befindet sich auf der Rückseite (C).
Knopfzelle herausziehen und wechseln (D).
Auf Polarität achten (+ Pol wie dargestellt).
Zusammenbau in umgekehrter Reihenfolge
Deutsch
A
B
C
D
DE-4
