Montage- und Gebrauchsanweisung
TRFW 150, TRFW 200 Handtuchtrockner/Schnellheizer
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
− Das Gerät ist nur zur Raumlufterwärmung und zur
Trocknung von Handtücher, Kleidungsstücken und
ähnlichen Textilien innerhalb geschlossener Räume
geeignet.
− Das Gerät darf nur von einer zugelassenen Elektro-
Fachkraft installiert werden.
− Reparaturen und Eingriffe in das Gerät dürfen nur von
einer Fachkraft bzw. dem Kundendienst ausgeführt
werden.
− In die festverlegte elektrische Installation ist eine
Trennvorrichtung vorzusehen mit mindestens 3 mm
Kontaktöffnung an jedem Pol (z.B.
Sicherungsautomat).
− Das Gerät ist so zu installieren, daß die
Bedienelemente nicht von einer sich in der
Badewanne oder unter der Dusche befindlichen
Person berührt werden können. Die aktuellen
Vorschriften nach VDE 0100 Teil 701 müssen
zwingend beachtet werden.
− Im Fehlerfall Gerät vom Netz trennen (Sicherung
ausschalten).
− Bei längerer Außerbetriebnahme das Gerät vom Netz
trennen.
− Heizgerät nicht abdecken, Brandgefahr!
− Heizgerät nicht ohne Aufsicht betreiben, wenn
Kleinkinder in der Nähe sind.
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Es dürfen keine Gegenstände in die Öffnungen der
Geräte eingeführt werden.
− Wenn die Anschlussleitung dieses Gerätes beschädigt
wird, muss sie durch eine besondere Anschlussleitung
ersetzt werden, die vom Hersteller oder seinem
Kundendienst erhältlich ist.
− Stoffe, die im Inneren der Geräte zur Entzündung,
oder thermischen Zersetzung führen können (z.B.
Kleber von Bodenbelägen) dürfen nur verwendet
werden, wenn sichergestellt ist, daß die Geräte auf
Raumtemperatur abgekühlt sind.
− Vorsicht! Nach automatischem Einschalten des
Gerätes können Gefahren entstehen, z.B. könnten
zwischenzeitlich zugedeckte oder verstellte Geräte
Brände auslösen.
− Die Anschlussleitung darf nicht über das heiße Gerät
gelegt werden.
2. Technische Daten
TRFW 150
Nennleistung 1500 W
Strahlungswärme 500 W
Lüfterwärme 1000 W
Spannung 1/N/PE~ 230V 50
Hz
Schutzart IP 21
Schutzklasse I (mit Schutzleiter)
Abmessungen 472 x 1066 x 152
(B x H x T) mm
Gewicht 14,8 kg
TRFW 200
2000 W
750 W
1250 W
1/N/PE~ 230V 50
Hz
IP 21
I (mit Schutzleiter)
472 x 1480 x 152
mm
17,0 kg
3. Mindestabstände, Montage
Das Heizgerät darf nur in senkrechter Anordnung, an
einer senkrechten Wand montiert und betrieben werden.
Das Gerät nicht unmittelbar unterhalb einer
Wandsteckdose anbringen.
Die Netzanschlussdose muss nach
der Montage zugänglich sein.

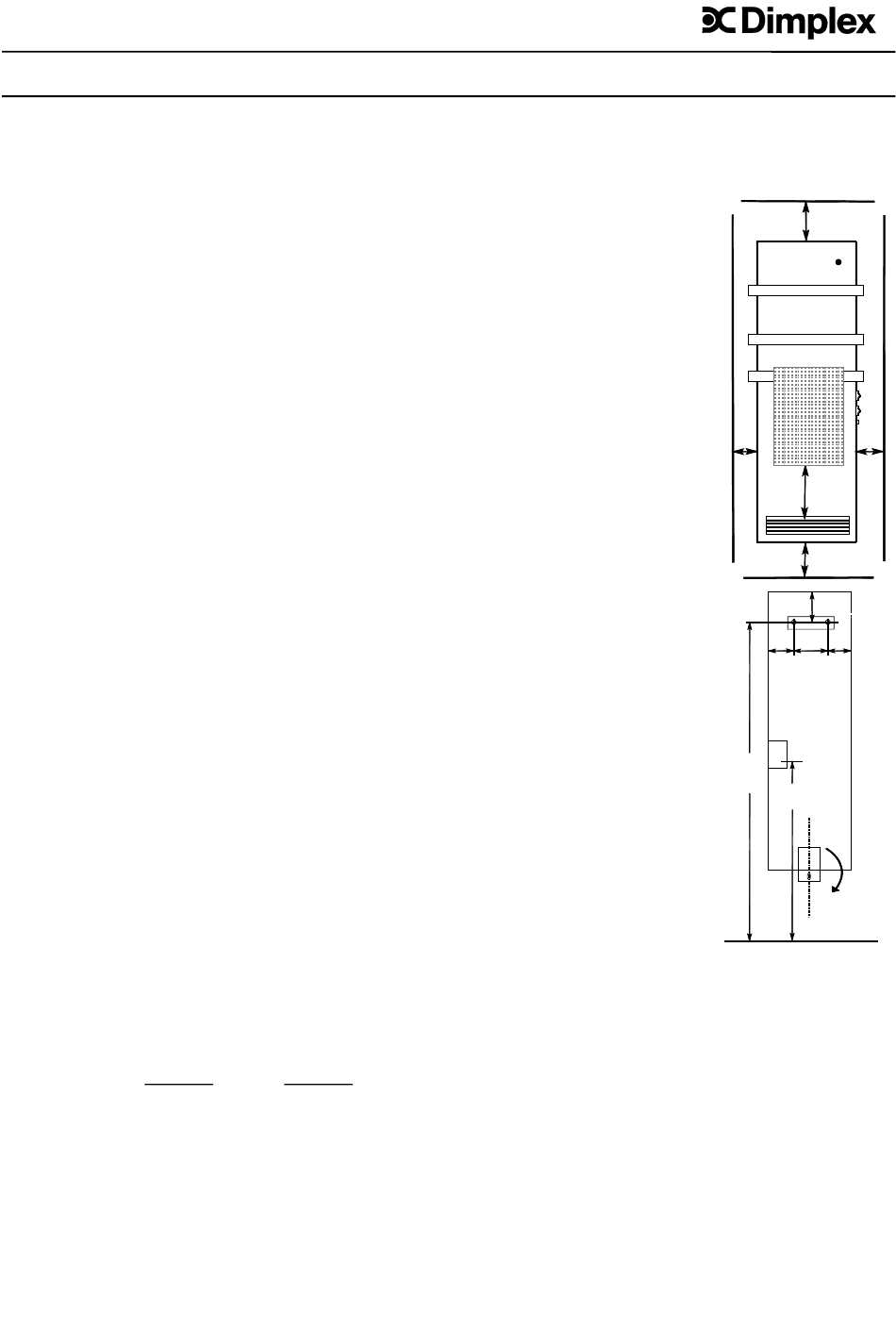

Die in der Montageskizze
angegebenen Mindestabstände
sind unbedingt einzuhalten.
Ferner ist an der Gerätevorderseite
ein Abstand von mindestens 500
mm zu leicht entzündbaren
Gegenständen oder
wärmeempfindlichen Kunststoffen
einzuhalten.
Maße in mm
Montageablauf:
Das Heizgerät muß mit 3
Schrauben an der Wand befestigt
werden (siehe Skizze).
1. Unteren Wandhalter lösen,
um 180° drehen und
wieder festschrauben.
2. Befestigungslöcher für
oberen Wandhalter
anzeichnen.
3. Löcher bohren, dübeln und
oberen Wandhalter mit 2
Schrauben befestigen.
4. Heizgerät in Wandhalter
einhängen und Bohrung
für unteren Wandhalter
anzeichnen.
5. Heizgerät aushängen,
unteres Loch bohren und
dübeln.
6. Heizgerät wieder in den
Wandhalter einhängen und
am unteren Wandhalter
festschrauben.
4. Elektrischer Anschluss
Zusätzlich zu den Leitungen für den Netzanschluss (L:
braun, N: blau, PE: grün/gelb) ist eine markierte
Steuerleitung (schwarz) für externe
Temperaturabsenkung vorgesehen, z. B. über externe
Zeitschaltuhr oder Pilotgerät der Baureihe „ecocomfort"
mit Programmierkassette RMT 1. Schaltbild siehe
Abschnitt 10.
Wenn die Anschlussleitung dieses Gerätes beschädigt
wird, muß sie durch eine besondere Anschlussleitung
ersetzt werden, die vom Hersteller oder seinem
Kundendienst erhältlich ist.
453321.66.20 05/03/D
200
100 100
300
150
178
135 184 135
TRFW 150: 1035
TRFW 200: 1450
TRFW 150: 610
TRFW 200: 730
