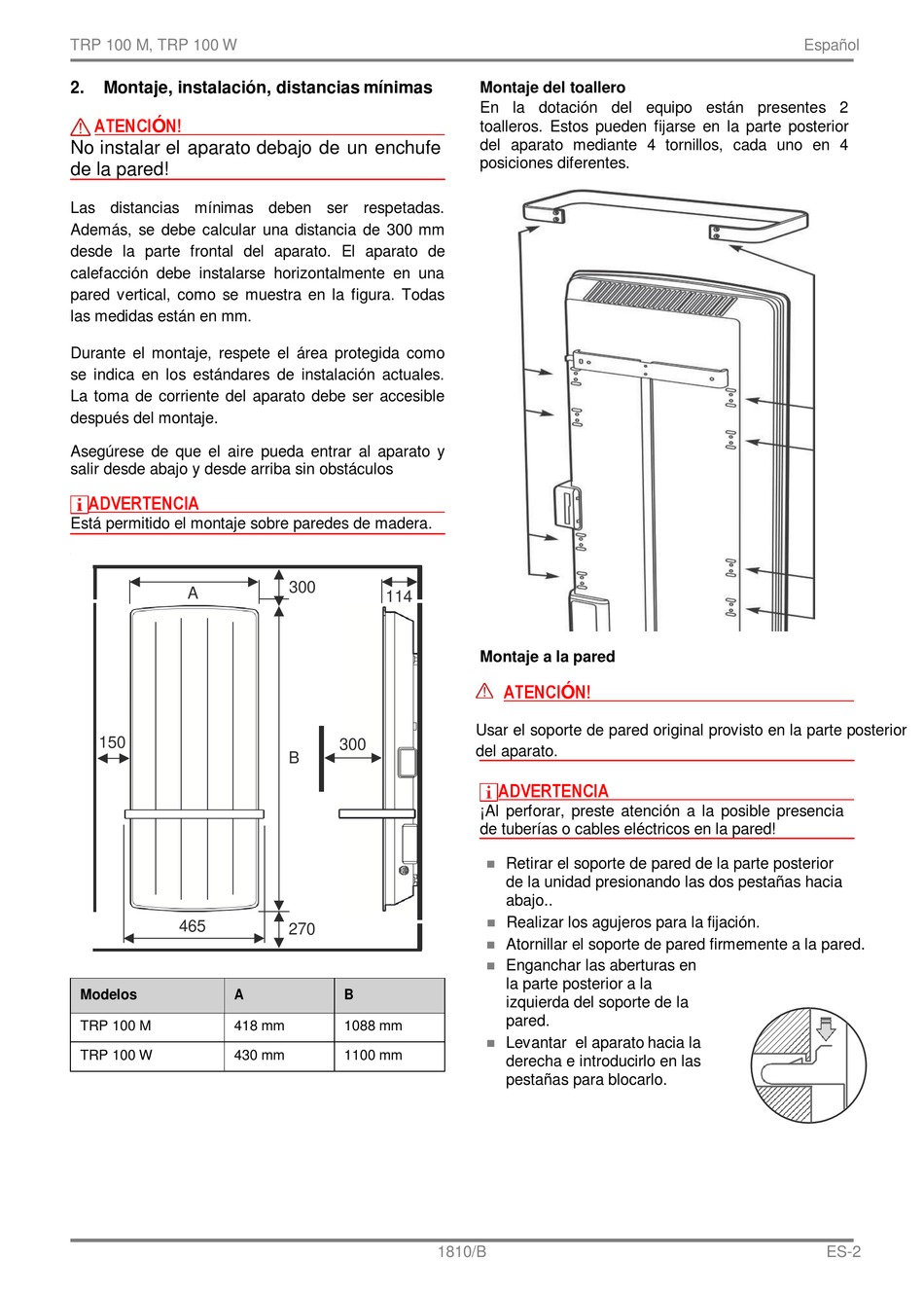

2. Montaje, instalación, distancias mínimas
ATENCIÓN!
No instalar el aparato debajo de un enchufe
de la pared!
Las distancias mínimas deben ser respetadas.
Además, se debe calcular una distancia de 300 mm
desde la parte frontal del aparato. El aparato de
calefacción debe instalarse horizontalmente en una
pared vertical, como se muestra en la figura. Todas
las medidas están en mm.
Durante el montaje, respete el área protegida como
se indica en los estándares de instalación actuales.
La toma de corriente del aparato debe ser accesible
después del montaje.
Asegúrese de que el aire pueda entrar al aparato y
salir desde abajo y desde arriba sin obstáculos
ADVERTENCIA
Está permitido el montaje sobre paredes de madera.
.
A
150
465
Modelos A
TRP 100 M 418 mm
TRP 100 W 430 mm
300
114
300
B
270
B
1088 mm
1100 mm
1810/B
Montaje del toallero
En la dotación del equipo están presentes 2
toalleros. Estos pueden fijarse en la parte posterior
del aparato mediante 4 tornillos, cada uno en 4
posiciones diferentes.
Montaje a la pared
ATENCIÓN!
Usar el soporte de pared original provisto en la parte posterior
del aparato.
ADVERTENCIA
¡Al perforar, preste atención a la posible presencia
de tuberías o cables eléctricos en la pared!
Retirar el soporte de pared de la parte posterior

de la unidad presionando las dos pestañas hacia
abajo..
Realizar los agujeros para la fijación.

 Atornillar el soporte de pared firmemente a la pared.
Enganchar las aberturas en

la parte posterior a la
izquierda del soporte de la
pared.
Levantar el aparato hacia la

derecha e introducirlo en las
pestañas para blocarlo.
