10.5.2 Integrierte Tray-Ablage
Bedienungsanleitung

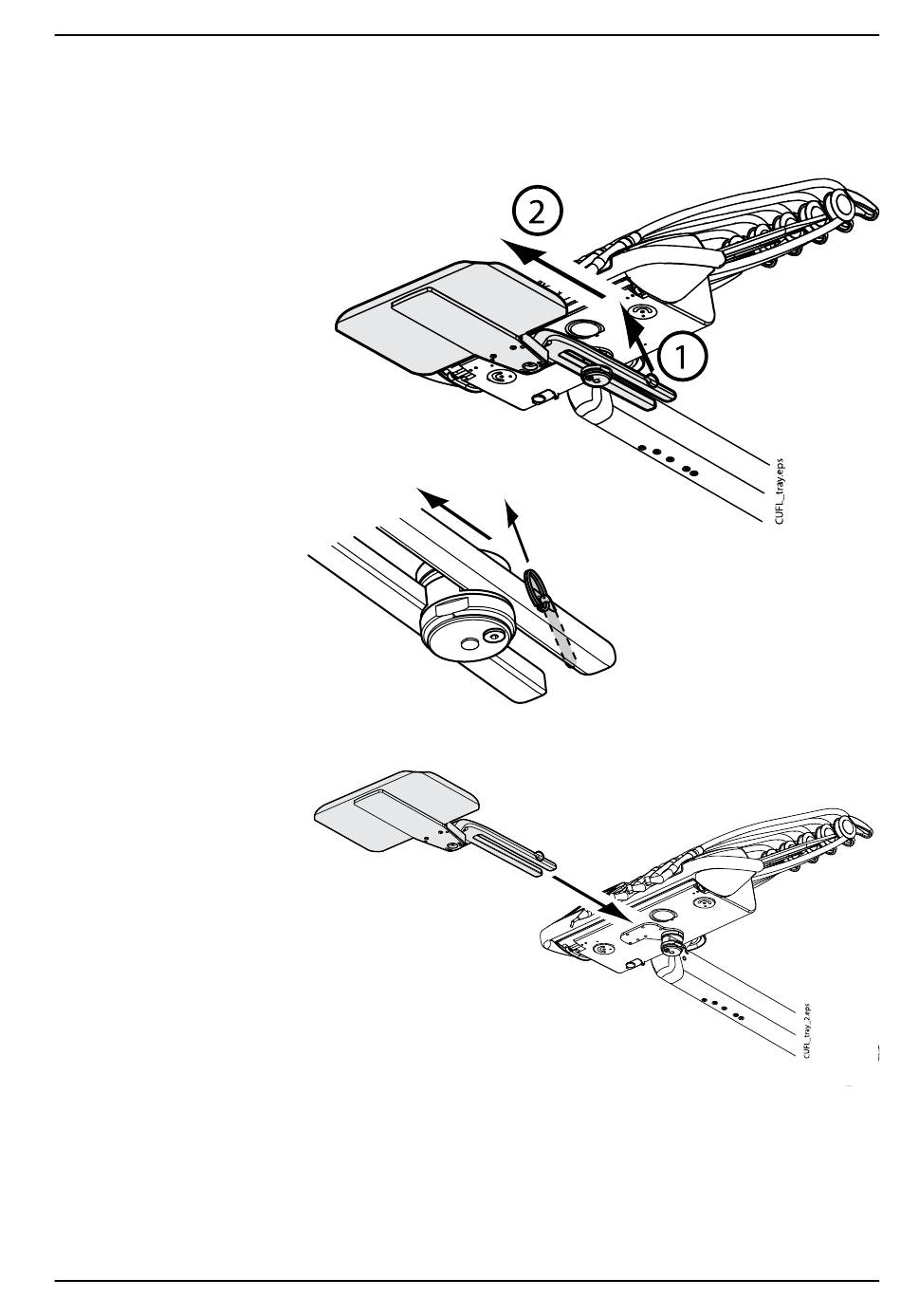

Der Arm der Tray-Ablage wird mit einer Schnellkupplung an der
Instrumentenkonsole befestigt. Um die Tray-Ablage von der
Instrumentenkonsole abzunehmen: Ziehen Sie den Ring des
Schließmechanismus nach außen (1) und ziehen Sie den Arm der Tray-
Ablage aus seiner Position (2).
Um den Befestigungsarm wieder an der Instrumentenkonsole zu befestigen,
schieben Sie ihn einfach auf seine Position.
Die integrierte Tray-Ablage ist für einschwenkbare Tragarme mit hängenden
Instrumentenschläuchen verfügbar. Die zulässige Höchstlast für die Tray-
Ablage beträgt 2 kg.
10 Instrumentensystem
Planmeca Compact i
37
