10.3 Schnellkupplungen
Bedienungsanleitung

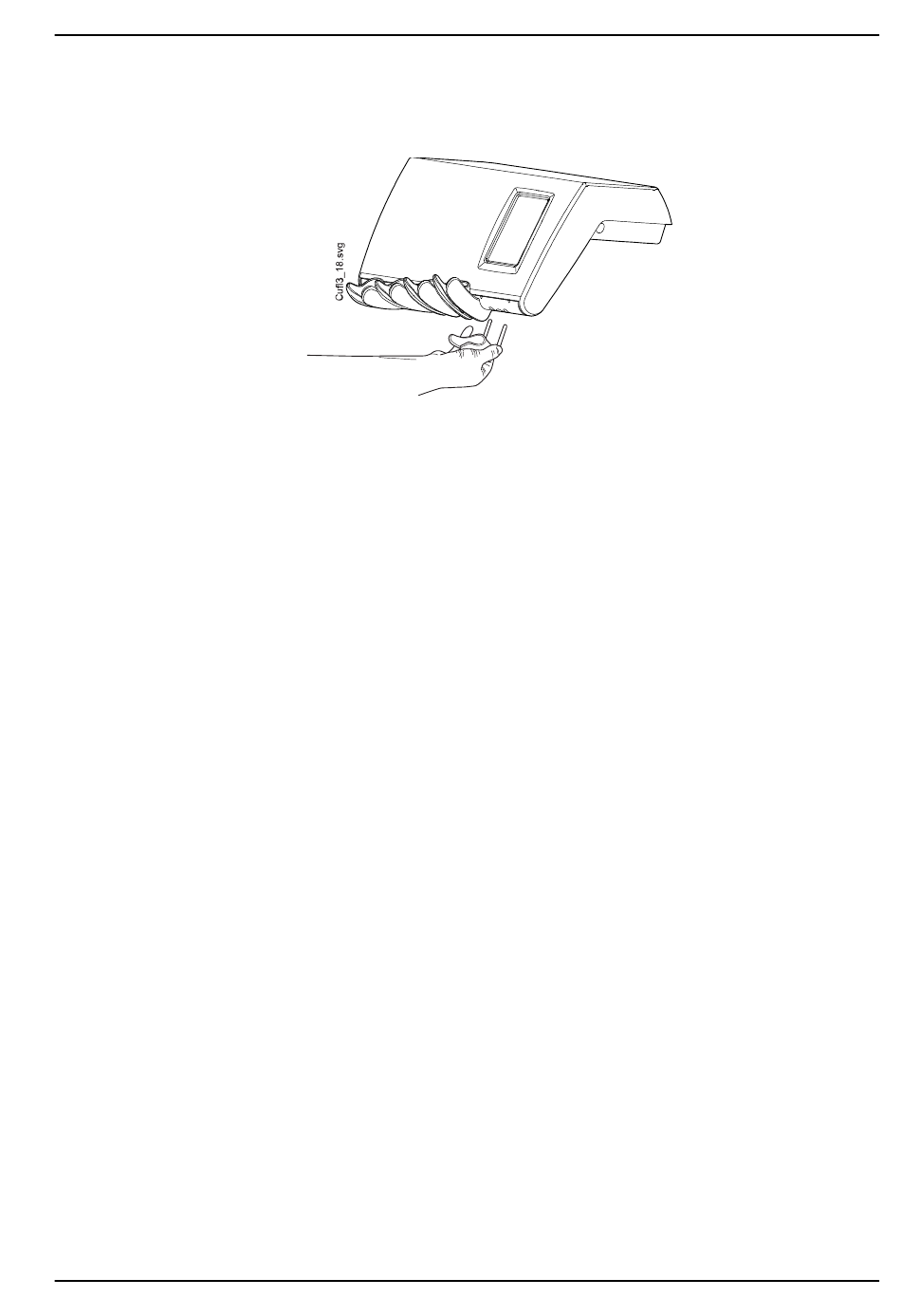

Die Instrumentenhalter können – beispielsweise zum Reinigen – aus ihren
Öffnungen gezogen werden. Zum Wiedereinsetzen werden sie einfach
wieder fest in ihre Position geschoben. Der Befestigungswinkel der
Instrumentenhalter lässt sich etwas verstellen.
Die Instrumentenschläuche werden über Schnellkupplungen an die Konsole
angeschlossen.
Zum Anschließen der Schläuche die Überwurfmutter des Schlauchs im
Uhrzeigersinn festziehen und zum Abnehmen der Schläuche die
Überwurfmutter gegen den Uhrzeigersinn lösen. Achten Sie darauf, dass die
flache Seite der Kupplung beim Anschluss an die Konsole nach oben
gerichtet ist.
10 Instrumentensystem
Planmeca Compact i
33
