Luftdruckverluste und für den Lüftungsbereich angebotene Lösungen
Unter Ausnahme der Einheiten, für die überdimensionierte Ventilatoren benötigt werden, sind die Einheiten standard-
mäßig darauf ausgelegt, dass die Ventilatoren bei Nennluftdurchsatz mit einer Nutzförderhöhe gleich Null arbeiten.
Wenn die Luftströmung durch Hindernisse behindert wird, ist ein zusätzlicher Luftdruckverlust zu berücksichtigen, was
zur Abnahme des Luftdurchsatzes und einer Leistungsbeeinträchtigung führt.

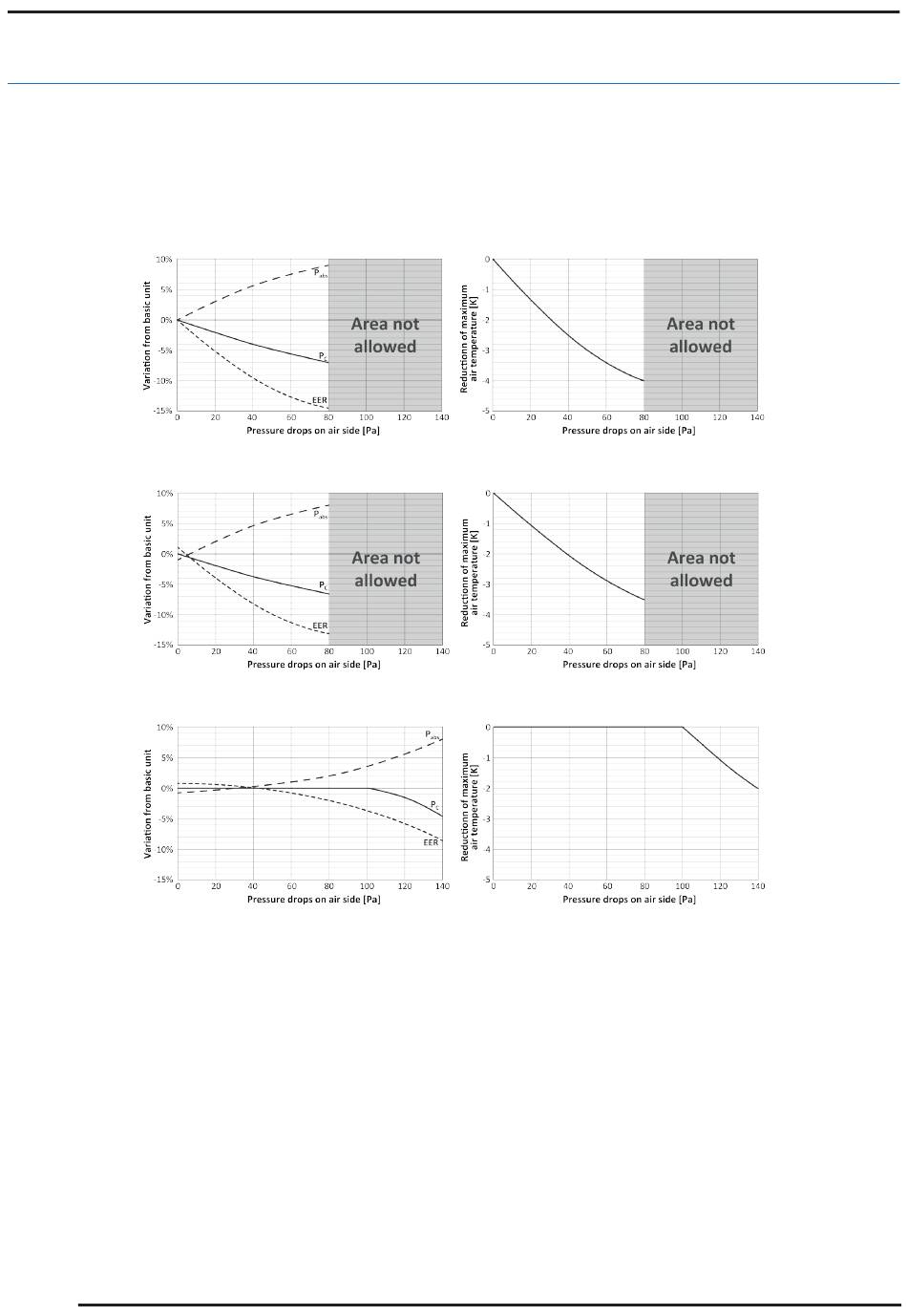

Folgende Diagramme zeigen den Verlauf der Kühlleistung (P
Abnahme der max. Außenlufttemperatur in Betriebsart Chiller in Abhängigkeit von dem Luftdruckverlust, den die Ven-
tilatoren überwinden müssen.
Ventilatoren AC (Ø 800)
Ventilatoren EC (Ø 800)
Ventilatoren EC überdimensioniert (Ø 800)
Die angegebenen Werte beziehen sich auf die Standardmaschine ohne Zubehör mit AC-Ventilatoren ohne Luftrezirku-
lationserscheinungen.
Beispiel: Nehmen wir nun an, dass Hindernisse vorhanden sind, die einen Luftdruckverlust von 60Pa erzeugen. In die-
sem Fall haben wir 3 Möglichkeiten:
• Verwendung der Einheit mit AC-Standardventilatoren: Die erbrachte Leistung wird gegenüber den Idealbedingungen
um ca. 5,5% reduziert, die Gesamtleistungsaufnahme wird um ca. 7,5% erhöht, der EER wird um ca. 12,5% re-
duziert und die höchste zulässige Außenlufttemperatur für den Betrieb zu 100% wird um ca. 3,4K gegenüber dem
Nenngrenzwert reduziert
• Verwendung der Einheit mit EC-Ventilatoren: Die erbrachte Leistung wird gegenüber den unter Idealbedingungen
arbeitenden AC-Ventilatoren um ca. 5% reduziert, die Gesamtleistungsaufnahme wird um ca. 6,5% erhöht, der EER
wird um ca. 11,5% reduziert und die höchste zulässige Außenlufttemperatur für den Betrieb zu 100% wird um ca.
2,8K gegenüber dem Nenngrenzwert reduziert
• Verwendung der Einheit mit überdimensionierten EC-Ventilatoren: Die erbrachte Leistung bleibt im Vergleich mit den
unter Idealbedingungen arbeitenden AC-Ventilatoren unverändert, die Gesamtleistungsaufnahme wird um ca. 1%
erhöht, der EER wird um ca. 2% reduziert und die höchste zulässige Außenlufttemperatur ist die, die im Diagramm
mit den Betriebsgrenzwerten aufgeführt ist.
56
), des EER, der Gesamtleistungsaufnahme (P
C
) und der
abs
