ProMarker OEM
Technisches Datenblatt
Arbeitsabstände für den ProMarker OEM
Der Arbeitsabstand wird zwischen der Unterkante des Markierkopfes und der Oberfläche des Werkstücks gemes-
sen (Skizze 3).
Da die tatsächlichen Werte von Linsen gleicher Brennweite leicht variieren können, wird empfohlen, den richtigen
Arbeitsabstand nach einem Linsenwechsel zu überprüfen. Dies kann durch optimale Einstellung des Abstandes
geschehen, während durchgehend z.B. ein Kreis markiert wird.
17,6 mm
Linse
F-100
F-160
F-254
Technische Änderungen vorbehalten.
Stand: Oktober 2016
D

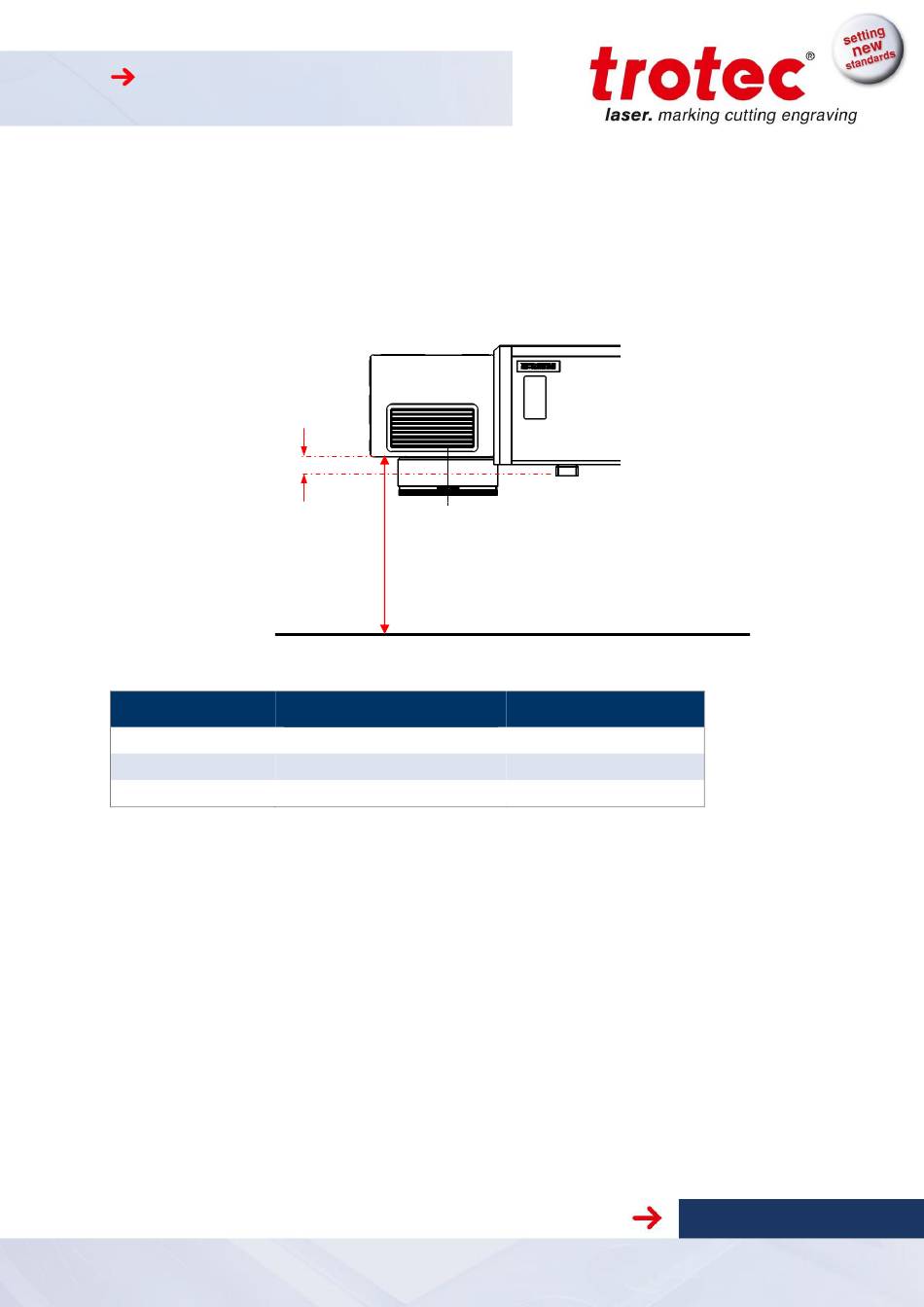

Skizze 3: Arbeitsabstände
Arbeitsabstand D
( +/- 0,2 mm)
134,6 mm
211,6 mm
361,6 mm
Markierfeld
70 x 70 mm²
110 x 110 mm²
180 x 180 mm²
www.troteclaser.com
5
