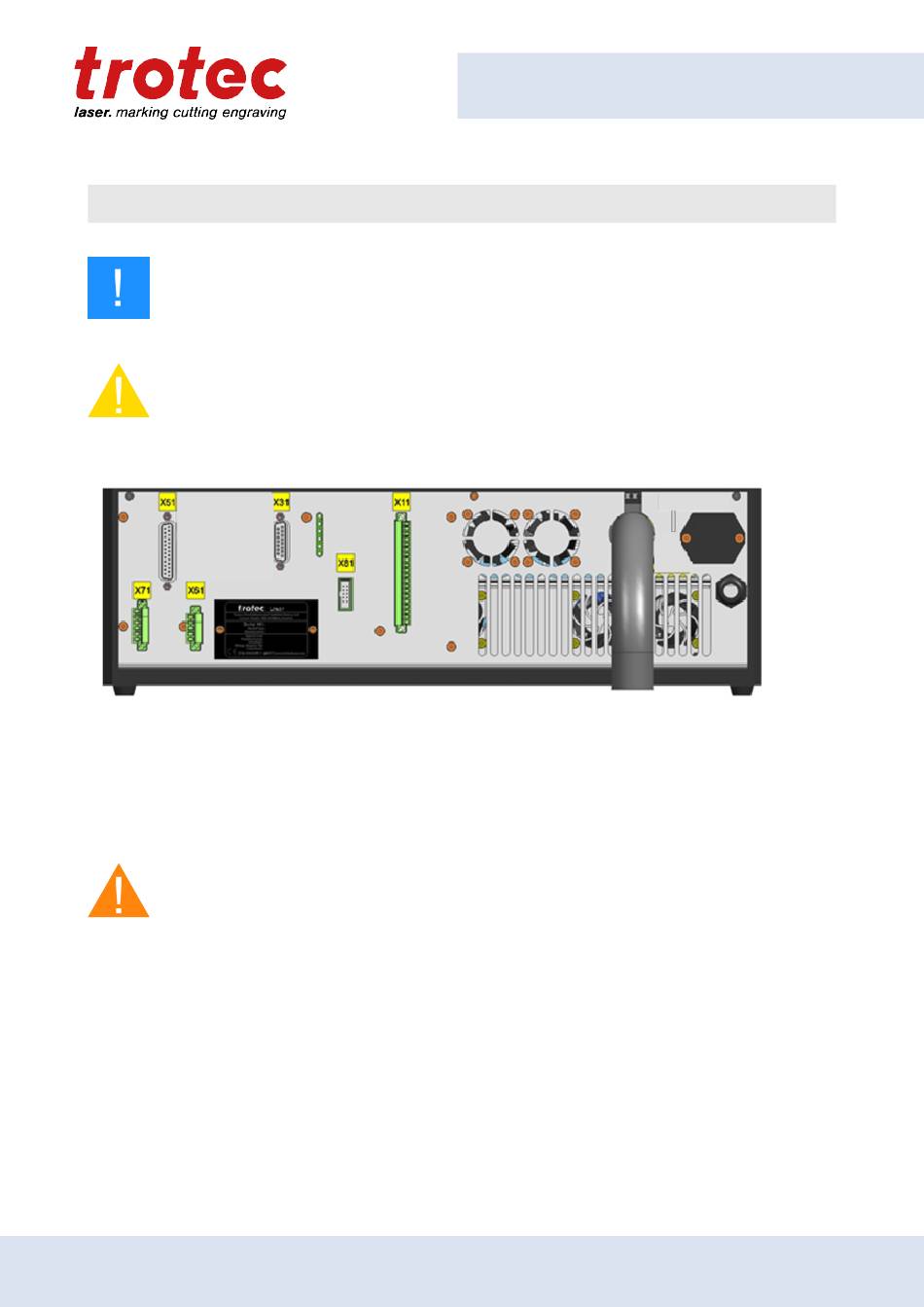

Schnittstellen-Übersicht Lasereinschub (Rückseite)
Hinweis
Bevor der Beschriftungslaser in Betrieb genommen werden kann, müssen die externen
Sicherheitskreise verbunden werden, bzw. externe Start- und Stopp-Signale angeschlossen
werden.
Vorsicht
Bei Verknüpfung ist vom Betreiber darauf zu achten, dass alle Sicherheitskreise den jeweils
gültigen nationalen Normen und Richtlinien für den Einsatz von Lasergeräten entsprechen.
Andernfalls besteht die Gefahr von Personen- oder Sachschäden.
Folgende Anschlüsse stehen am Lasereinschub zur Verfügung:
X11 - Sicherheitskreis (Emergency stop button / interlock safety switch / external messages)
Der Anschluss X11 ermöglicht es, externe Sicherheitskreise, zusätzliche Not-Stopp-Kreise und externe
Warnlampen anzuschließen.
Warnung
Die digitalen 24V Eingänge sollten über potentialfreie Kontakte ausschließlich mit der an X11 /
Pin 13 zur Verfügung gestellten 24V Spannung angesteuert werden. Bei Einspeisung von
Signalen mit anderem Bezugspotential besteht die Gefahr der Zerstörung der betreffenden
Eingänge.
X31 – Externes Panel
Der Anschluss X31 ermöglicht es, ein externes Bedienpanel wie es sich auf der Vorderseite des
Lasereinschubes befindet anzuschließen.
Ist kein externes Panel angeschlossen, muss der mitgelieferte Stecker mit den Überbrückungen verwendet
werden.
