Aufstellung und Installation

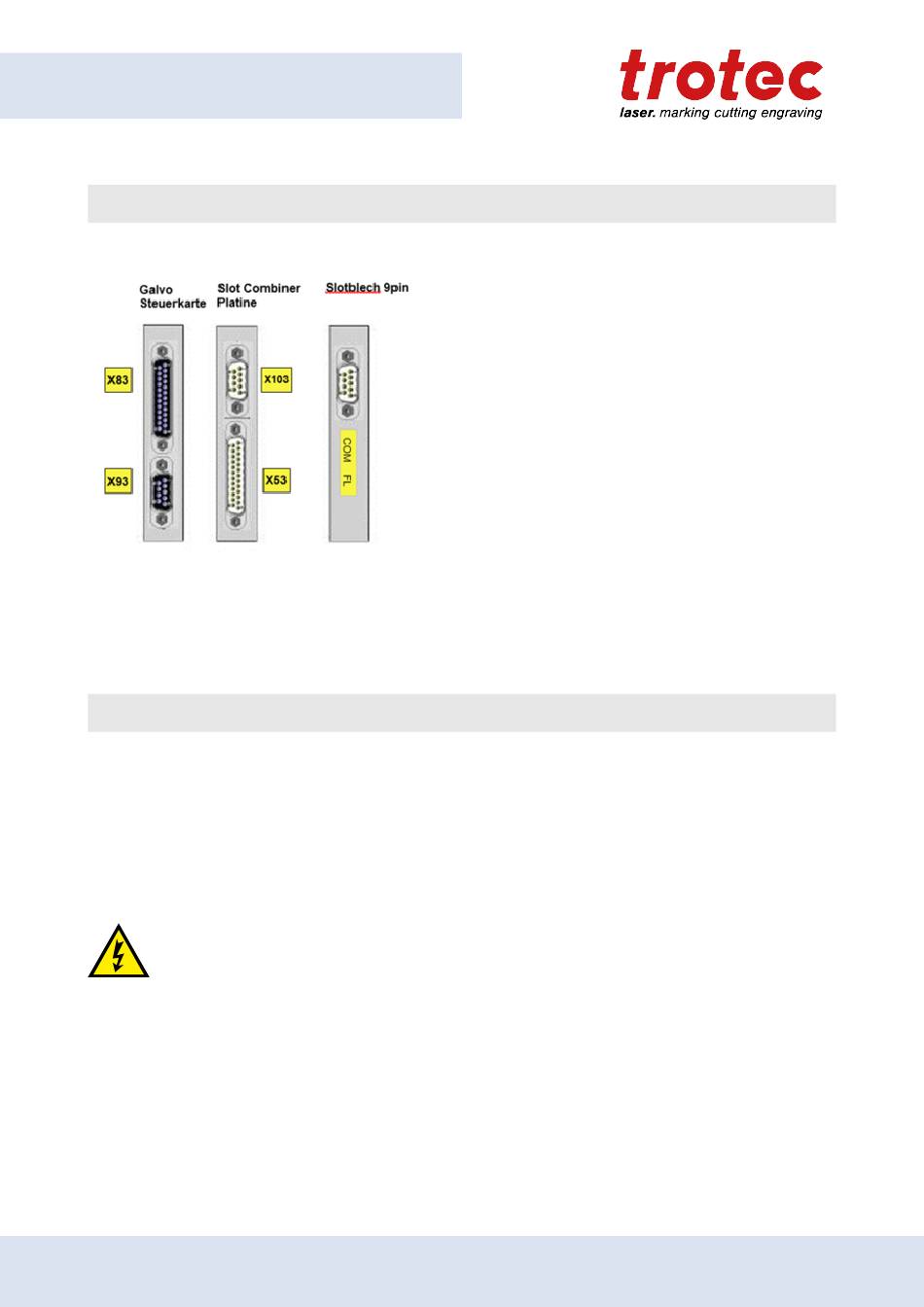

7.5.2 Schnittstellen-Übersicht am PC (Rückseite)
Die Stecker X93 und X103 werden über ein kurzes Kabel direkt miteinander verbunden.
Der Stecker X53 wird über ein weiteres Kabel direkt mit X51 am Lasereinschub verbunden.
Der Stecker X83 wird mit einem Kabel über den schwarzen Schlauch zu X82 am Markierkopf verbunden.
7.5.3

Netzanschluss

Der Lasereinschub verfügt an der Rückseite über eine Kaltgerätebuchse für das mitgelieferte
Kaltgerätekabel.
Vor der Inbetriebnahme ist unbedingt zu prüfen, ob der Lasereinschub auf die vorliegende Netzspannung
und -frequenz konfiguriert ist.
Die Konfiguration des Lasereinschubes ist dem Typenschild, bzw. dem Warnschild über der
Kaltgerätebuchse zu entnehmen.

Warnung Strom

Je nach konfigurierter Netzspannung ist der Lasereinschub mit unterschiedlichen
Hauptsicherungen ausgestattet:
Die Hauptsicherungen befinden sich hinter der Abdeckung direkt an der Kaltgerätebuchse.
Am PC wird für alle Netzspannungen dieselbe Hauptsicherung verwendet.
40
115V AC
230V AC
- 1 x 6,3 A träge
- 2 x 4 A träge
