Aufstellung und Installation
7.4
Mechanische Installation
7.4.1
Installation des Markierkopfes
Eine korrekte, stabile und reproduzierbare Ausrichtung des Bearbeitungskopf relativ zum zu beschriftenden
Werkstück ist die Voraussetzung für einwandfreie Beschriftungsergebnisse. Entsprechende Sorgfalt gilt bei
der Installation des Bearbeitungskopfes.
Befestigung
Der Markierkopf kann über die mitgelieferten Fußleisten entweder von oben, oder über das Bohrbild in
der Grundplatte von unten befestigt werden. Die Fußleisten lassen sich in unterschiedlichen Positionen
an der Grundplatte des Bearbeitungskopf montieren. Werden die Fußleisten nicht benötigt, so können
sie demontiert werden. Es ist auf einen festen Halt des Bearbeitungskopf zu achten. Im Betrieb sollten
Vibrationen der Halte-rung vermieden werden. Um Beschädigungen der Optik zu vermeiden, sollte die
Schutzkappe während des Einbaus auf der Linse verbleiben.

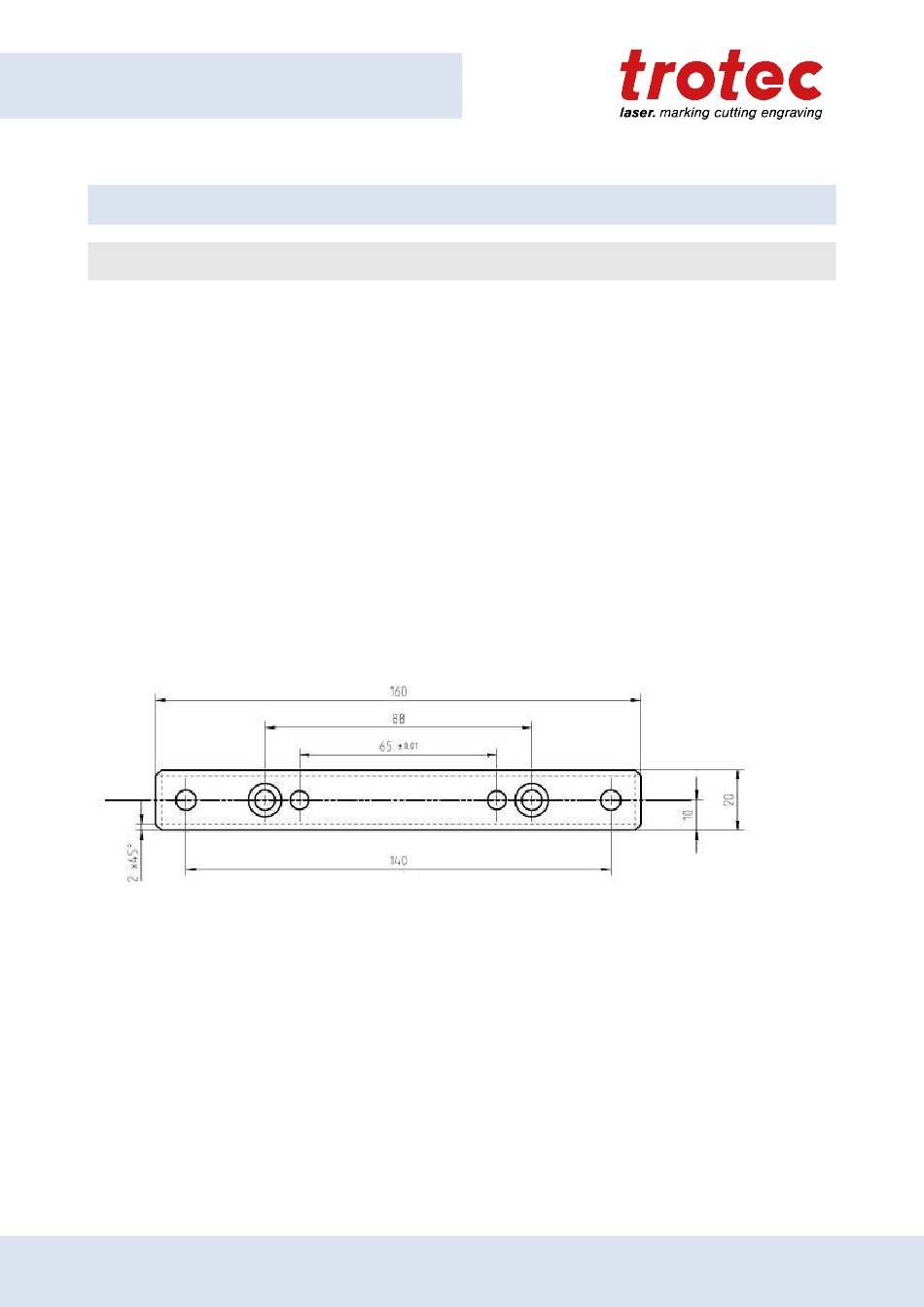

Die nachstehende Abbildung zeigt das Bohrbild der Fußleisten. Die Befestigung des Bearbeitungskopf
erfolgt über die beiden außen liegenden Durchgangsbohrungen mit 6,6 mm Durchmesser (ausgelegt für M6
Schrauben).
Die nachstehende Abbildung zeigt das Bohrbild des Bearbeitungskopf, wie es für eine direkte Befestigung
ohne Fußleisten verwendet werden kann.
36
