RADWAG LTI-05-14/01/09/DE Bedienungsanleitung

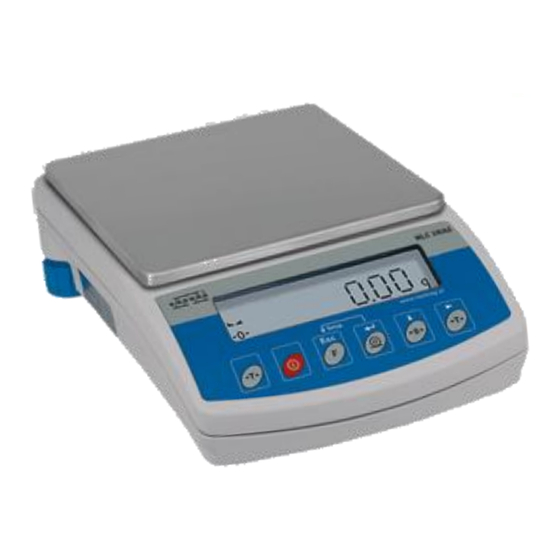

Präzisionswaagen der serie wlc
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Präzisionswaagen der Serie WLC
Nummer:
LTI-05-14/01/09/DE
H E R S T E L L E R V O N E L E K T R O N I S C H E N W A A G E N
V e r t r i e b s p a r t n e r S c h w e i z
Obrecht Technologie AG • Industriestrasse 169 • 8957 Spreitenbach
Tel. 056 418 64 44 • Fax 056 418 64 40
info@obrecht-tech.ch • www.obrecht-tech.ch
