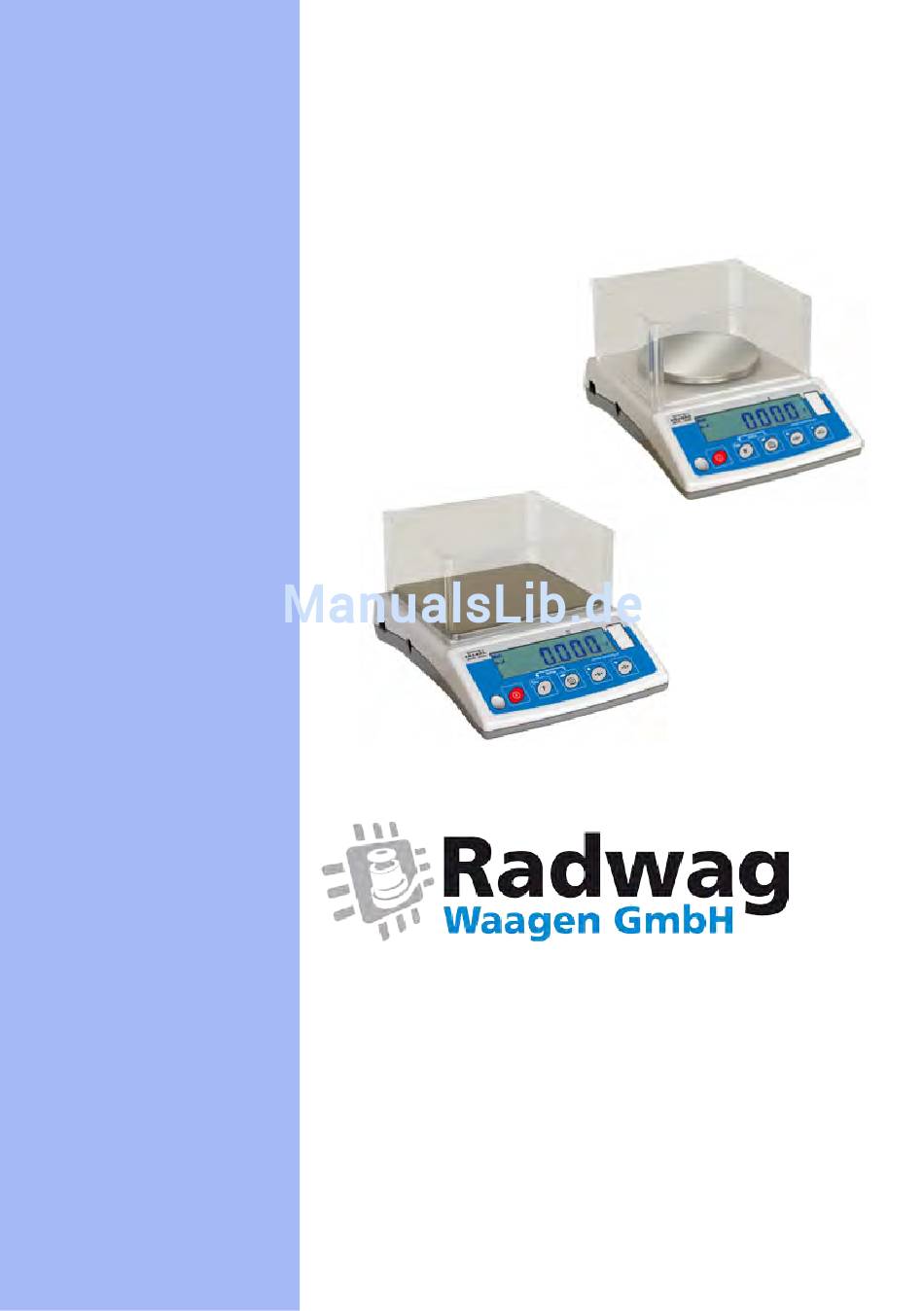

- Seite 1 Bedienungsanleitung Präzisionswaagen der Serie WTB Bedienungsanleitung Nr.: ITKU-24-01-03-10-DE Webseite: www.radwag-waagen.de E-Mail: info@radwag-waagen.de...
- Seite 2 MÄRZ 2010 - 2 -...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. VERWENDUNG ........................5 2. SICHERHEITSHINWEISE ....................6 2.1. Verwendung ........................ 6 3. GARANTIE ......................... 6 4. ABMESSUNGEN ........................ 7 5. AUSPACKEN UND MONTAGE ..................8 6. INBETRIEBNAHME UND BEDIENUNG ................10 7. ERWÄRMEZEIT ....................... 10 8. WAAGETASTATUR ......................11 9. - Seite 4 16.4. Kontrolle +/- zu eingestelltem Gewichtswert ............41 16.5. Prozentwägung zum Bezugsgewicht ..............43 16.5.1. Bezugsgewicht durch seine Wägung bestimmen .......... 43 16.5.2. Prozentwägung: Bezugsgewicht durch Benutzer manuell eingeben ....44 16.6. Automatisches Tarieren ..................45 16.7. Max. Druckkraft auf der Waagschale messen ............46 16.8.
-
Seite 5: Verwendung
1. VERWENDUNG Die Waage dient zur schnellen und genauen Gewichtsmessungen der gewogenen Ladungen. Das Tarieren im ganzen Wägebereich bestimmt das Nettogewicht der gewogenen Ladungen. Die Funktionen der Waage: - Hinterleuchtung des Displays - Filterwertstufen - Autozero Funktion - Übertragungsgeschwindigkeit einstellen - Kontinuierliche Datenübertragung für RS 232 - Automatischer Betrieb für RS 232 - Ausdrucke für individuelle Kundenbedürfnisse entwerfen... -
Seite 6: Sicherheitshinweise
Substanzen in den Akkus: Pb = Blei, Cd = Kadmium, Hg = Quecksilber. 3. GARANTIE A. RADWAG verpflichtet sich produktiv oder Konstruktionstechnisch mangelhafte Elemente zu reparieren oder zu wechseln, B. Die Bestimmung von eventuellen Schäden und deren Behebung nur Teilnahme Herstellervertreter Benutzers durchführen. -
Seite 7: Abmessungen
C. RADWAG übernimmt keine Haftung für Beschädigungen und Verluste, die von unberechtigter und unrichtiger Ausführung der Produktion und der Dienstleistungen kommen. D. Garantie umfasst nicht: • Mechanische Beschädigung bei falscher Nutzung, thermische und chemische Beschädigungen, Entladung in der Atmosphäre, Überspannung im Netz und andere Ereignisse •... -
Seite 8: Auspacken Und Montage
Waagen WTB 2000 5. AUSPACKEN UND MONTAGE A. Waage vorsichtig aus Originalverpackung herausnehmen, B. Transportsicherungen entfernen: Waagen WTB 200 Waagen WTB 2000 C. Waage auf gleiche und stabile Oberfläche, fern von Wärmequelle aufstellen, D. Waagschale und Windschutzhaube installieren (siehe Abbildung... - Seite 9 1. Seitenwand 2 Stücke Waagschale Waage 2. Seitenwand Basis der 2 Stücke Waagschale Waagen WTB 200 Deckel für Windschutz 1 Stück Windschutz 2. Seitenwand 2 Stücke Waagschale Waage 1. Seitenwand Basis der 2 Stücke Waagschale Waagen WTB 2000 - 9 -...
-
Seite 10: Inbetriebnahme Und Bedienung
6. INBETRIEBNAHME UND BEDIENUNG • Nach Auspacken und Montage soll die Waage nivelliert werden. Zur Nivellierung der Waage dienen geregelte Füße und Libelle, die sich im Unterbau der Waage befinden. Um die Waage zu nivellieren, drehen Sie Füße der Waage. Die Luftblasen müssen sich in der zentralen Lage befinden (siehe Abbildung). -
Seite 11: Waagetastatur
8. WAAGETASTATUR Waagetastatur der Waagen WTB 9. FUNKTIONEN DER TASTEN Stromversorgung der Waage ein-/ausschalten – Taste ca. eine Sekunde gedrückt halten Funktionstaste (Betriebsart wählen) Wägeergebnis an den Drucker oder Computer senden Nullstellen Tarieren Vorsicht: Wenn die Tasten beim Programmieren der Funktionen gleichzeitig gedrückt werden, können die Funktionen der Tasten geändert werden. -
Seite 12: Zeichen Im Display
10. ZEICHEN IM DISPLAY Meldung Beschreibung Filterwert bAud Übertragungsgeschwindigkeit Stückzählen HiLo Kontrolle +/- zum eingestellten Bezugsgewicht rEPL Den Stand des Displays automatisch drucken StAb Nur stabile Gewichtswerte drucken Auto Null-Anzeige kontrollieren und korrigieren Waage zeitlich abschalten Max . Gewicht auf der Waageschale bestimmen Waage in Betriebsart –... -
Seite 13: Benutzermenü
11. BENUTZERMENÜ 11.1. Verzeichnis von Menügruppen Das Hauptmenü besteht aus 6 Hauptgruppen. Jede Gruppe hat einen individuellen Namen, der immer mit dem Großbuchstaben P anfängt. Die Gruppen und ihre Namen wurden unten dargestellt: P1 rEAd P 1.1 Fil P 1.2 Auto P 1.3 tArA P 1.4 Fnnd P2 Prnt... -
Seite 14: Bewegen Im Benutzermenü
11.2. Bewegen im Benutzermenü Der Benutzer bewegt sich im Menü mit Hilfe der Waagetastatur. 11.2.1. Funktion der Tasten im Benutzermenü zum Hauptmenü gehen Tara im Modus „Wägung“ manuell eingeben. Zifferwert um „1“ nach oben ändern. Das Menü „nach oben“ rollen. Ladestand für Akkus oder Batterien prüfen Netto-/Bruttowert wechseln Parameter im Menü... -
Seite 15: Wägung
12. WÄGUNG Waagschale legen gewogene Ladung. Wenn Stabilitätsanzeige erscheint, kann das Wägeergebnis abgelesen werden. Um lang dauernder Gebrauch und richtige Gewichtsmessungen sicherzustellen: • soll die Waagschale ruhig und ohne Schläge belastet werden: nein • legen Sie Gewichte zentral auf die Waagschale (Exzentrizitätsfehler bestimmt der Norm PN-EN 45501 Pkt. -
Seite 16: Waage Tarieren
12.1. Waage tarieren Für die Bestimmung des Nettogewichts soll man die Verpackung des Wägegütes auflegen und nach der Anzeigestabilität drücken Sie die Taste (Anzeige kehrt zur Null zurück; das Symbol Net erscheint im linken oberen Teil des Displays). Nach Auflegen des Wägegutes wird das Nettogewicht angezeigt. Der Tarierprozess kann mehrmals im ganzen Wiegebereich wiederholt werden. -
Seite 17: Nullstellen Der Waage
Ziffer wählen Zifferwert wählen • Mit Hilfe der Tasten den Tarawert einstellen. • Drücken Sie die Taste • Die Waage kehrt zum Modus „Wägung“ zurück. Im Display erscheint der eingegebene Tarawert mit Zeichen „-", • Tarawert kann im beliebigem Moment eingegeben werden. Hinweis: Der Tarawert kann manuell nicht hinzugefügt werden, wenn der Tarawert im Waagespeicher schon eingegeben wurde. -
Seite 18: Wägung Für Die Waagen Mit Zwei Bereichen
12.4. Wägung für die Waagen mit zwei Bereichen Um die Genauigkeit der Wägung vom I Bereich auf dem II Bereich automatisch zu wechseln, muss die Waage Max I überschreiten (ohne Teilnahme des Operators). Für die Wägung mit der Genauigkeit für den II Bereich erscheint das Zeichen in der oberen linken Ecke des Displays. - Seite 19 • Die Taste mehrmals drücken. Im Display erscheinen folgende verfügbare Einheiten: Auswahlmöglichkeiten: A. Wenn die Haupteinheit [kg] ist, können folgende Einheiten ausgewählt werden: [kg, lb, N]. Für geeichte Waagen [lb] ist unverfügbar. B. Wenn die Haupteinheit [g] ist, können folgende Einheiten ausgewählt werden: [g, ct, lb].
-
Seite 20: Zeitweilige Wägeeinheit Wählen
12.6. Zeitweilige Wägeeinheit wählen Der Benutzer kann Wägeeinheit ändern, mit der Gewicht angezeigt wird. Sie gilt, bis die Waage noch einmal geändert oder ausgeschaltet und noch einmal eingeschaltet wird. Prozedur: • Drücken Sie die Taste und dann: • Nach der Bestätigung der gewählten Einheit kehrt die Waage zur Wägung mit der gewählten Einheit zurück. -
Seite 21: Filtereinstellungen
13.1. Filtereinstellungen Prozedur: • Zum Untermenü <P1.rEAd> nach dem Punkt 11.2 der Bedienungsanleitung gehen und dann: 1 - 4 - Filterstufe je nach Umgebungsbedingungen Zurück zur Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung Hinweis: Je höher Filterstufe ist, desto erreichen wir stabiles Ergebnis. 13.2. -
Seite 22: Tara Funktion
stören, z.B. sehr langsames Legen der Ladung auf die Waagschale (z.B. Schütten der Ladung).In solchem Fall kann das Korrektursystem für die Null-Anzeige auch wirkliche Gewichtsanzeigen korrigieren. Prozedur: • Zum Untermenü <P1.rEAd> nach Punkt 11.2 der Bedienungsanleitung gehen und dann: AUTO - Autozero ausgeschaltet AUTO YES - Autozero eingeschaltet... -
Seite 23: Median-Filter
tArA AtAr Automatische Tarierung – nach Ausschalten der Waage gespeichert (Beschreibung der Funktion – siehe Pkt. 16.6 der Bedienungsanleitung) tArA Standard Taramodus (Tarieren mit der Taste tArA tArF Tarieren mit der Speicherung - Tarierung mit Speicherung des letzten Tarawertes, der nach erneutem Einschalten der Waage automatisch angezeigt ist. -
Seite 24: Parameter Rs 232 Einstellen
Fnnd - Median-Filter ausgeschaltet Fnnd YES - Median-Filter eingeschaltet Zurück zur Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung 14. PARAMETER RS 232 EINSTELLEN Externe Geräte, die an den Steckplatz RS 232C angeschlossen sind, müssen mit gesamtem Netz mit gesamtem Stromstoßschutz versorgt werden (ohne Potentialdifferenz auf Null-Kabel zwischen der Waage und externem Gerät). -
Seite 25: Ausdrucke
Folgende Übertragungsmodi sind möglich: • Manuell: nach Drücken der Taste • Automatisch: nach Anzeigestabilität, • Kontinuierlich: nach Aktivierung der Funktion oder nach Senden der Steuermeldung, • auf Anforderung aus externem Gerät: siehe Pkt. 20.2 der Bedienungsanleitung. Der Wert im Display kann durch Reihenschnittstelle gesendet werden als: •... -
Seite 26: Minimalen Wert Für Aktive Funktion Bestimmen
Zeitweilige (unstabile) Ergebnisse drucken Pr_n noStAb Die Funktion ist für geeichte Waagen unverfügbar! Nur stabile Ergebnisse drucken Pr_n StAb Pr_n rEPL Automatischer Betrieb kontinuierliche Übertragung in der Grundeinheit Pr_n CntA Pr_n Cntb kontinuierliche Übertragung in der aktuell benutzten Wägeeinheit Zurück zur Wägung: Siehe –... -
Seite 27: Übertragungsgeschwindigkeit
Der Parameter <2.2.S_Lo> ist mit folgenden Funktionen verbunden: - Automatische Tarierung, - Automatischer Betrieb, - Tierwägen. Die Anzeige muss unter eingestelltem Bruttowert S_Lo sinken, um nächste automatische Tarierung durchzuführen. Beim automatischen Betrieb wird die Messung an Computer oder Drucker nicht gesendet, wenn die Anzeige unter eingestelltem Nettowert S_Lo nicht sinkt. - Seite 28 Zurück zum Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung - 28 -...
-
Seite 29: Parameter Der Reihenschnittstelle Einstellen
14.4. Parameter der Reihenschnittstelle einstellen • Zum Untermenü <P2.Prnt> nach Pkt. 11.2 der Bedienungsanleitung gehen und dann: 7d2SnP : 7 Datenbits, 2 Stopbits, keine Parität 7d1SEP : 7 Datenbits, 1 Stopbit, EVEN Parität 7d1SoP : 7 Datenbits, 1 Stopbit, ODD Parität 8d1SnP : 8 Datenbits, 1 Stopbit, keine Parität 8d2SnP : 8 Datenbits, 2 Stopbits, keine Parität 8d1SEP : 8 Datenbits, 1 Stopbit, EVEN Parität... -
Seite 30: Andere Parameter
15. ANDERE PARAMETER Folgende Funktionen können individuell vom Benutzer eingestellt werden. Die Parameter sind über die Gruppe <P5.othr> zugänglich. 15.1. Hinterleuchtungsfunktion Das Waageprogramm erkennt die Versorgungsart (Netzbetrieb, Akku, Batterie) und wählt automatisch die dazu gespeicherte Hinterleuchtungsart: • bL – für Netzbetrieb, •... -
Seite 31: Hinterleuchtung Für Batterie Und Akkubetrieb
Zurück zur Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung Hinweis: Einstellung bL=Auto wird Hinterleuchtung automatisch nach 10 Sekunden abgeschaltet, wenn die Anzeige sich nicht ändert. Hinterleuchtung wird automatisch wieder eingeschaltet, wenn die Anzeige sich ändert (Lastwechsel). 15.1.2. Hinterleuchtung für Batterie und Akkubetrieb Je nach Bedarf (abhängig von der Sicht im Raum mit der Waage) kann der Benutzer die Stärke der Hinterleuchtung von 0 bis 100% ändern. -
Seite 32: Signal „Beep" - Reaktion Auf Tastendrücken
15.2. Signal „Beep” – Reaktion auf Tastendrücken Prozedur: Zum Untermenü <P5.othr> nach Pkt. 11.2 der Bedienungsanleitung • gehen und dann: bEEP - Tastaturton abgeschaltet bEEP YES - Tastaturton eingeschaltet Zurück zur Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung 15.3. - Seite 33 Die Funktion je nach Versorgung einstellen: Versorgungsart Funktion einstellen Netzbetrieb Akku,- Batteriebetrieb unaktiv unaktiv t1 = 0 Aktiv t1 = YES Aktiv Aktiv t1 = Auto * unaktiv automatische Umschaltung der aktiven Funktion je nach Versorgungsart der Waage Prozedur: • Zum Untermenü <P5.othr> nach dem Punkt 11.2 der Bedienungsanleitung gehen und dann: Zurück zur Wägung: Siehe –...
-
Seite 34: Batterien/Akkus Laden Und Entladen
15.4. Batterien/Akkus laden und entladen Wenn der Spannungsniveau bei Batterien-/ Akkuversorgung zu niedrig ist, erscheint im Display das Symbol . Das bedeutet, dass Batterien ausgetauscht oder Akkus unverzüglich geladen werden sollen. Das gleiche blinkende Symbol bedeutet den Ladestand. 15.4.1. Batterien/Akkus prüfen Die Funktion dient zum Prüfen des Ladestandes für Batterien oder Akkus. -
Seite 35: Ladung Optionen Für Akku
Die Signalisierung bei niedrigem Ladestand der Batterien: • Das Symbol im Display einschalten, • Wenn das Symbol längere Zeit erscheint, wird die Waage automatisch ausgeschaltet. • Ladestand des Akkus ist mit blinkendem Symbol (ca. 2 Sekunden) im Display signalisiert. 15.4.3. Ladung Optionen für Akku Dank der Funktion können wir das Laden der Akkus ein- oder ausschalten. -
Seite 36: Akku Formatieren
CHr6 YES - Funktion ist aktiv (Batteriesymbol eingeschaltet) CHr6 no - Funktion ist abgeschaltet (Symbol ausgeschaltet) Zurück zur Wägung: Siehe – Punkt 11.2.2. – Zurück zur Wägung 15.4.4. Akku formatieren Die Waagen wurde mit dem Set von neuen Akkus NiMH R6 (AA) und mit dem Netzadapter ausgestattet. -
Seite 37: Betriebsarten Der Waage
16. BETRIEBSARTEN DER WAAGE 16.1. Zugang zu den Betriebsarten einstellen In dieser Parametergruppe bestimmt der Benutzer die Funktionen, die nach Drücken der Taste verfügbar sind. Prozedur: • Zum Untermenü <P4.Func> nach Pkt. 11.2 der Bedienungsanleitung gehen und dann: - Funktion nicht verfügbar YES - Funktion ist verfügbar Hinweis: Die Zugangsprozedur ist für alle anderen Betriebsarten analog. -
Seite 38: Verfügbare Betriebsarten Für Den Benutzer Wählen
16.2. Verfügbare Betriebsarten für den Benutzer wählen Dank der Funktion kann der Benutzer einstellen, ob alle Betriebsarten (Option <ALL>) nach Drücken der Taste verfügbar sind, ob nur eine aus der Liste gewählte Taste (durch den Benutzer benutzt) verfügbar ist. Prozedur: •... - Seite 39 1. Stückzählen funktioniert nicht in Verbindung mit anderen Waagefunktionen. 2. Die Funktion Stückzählen ist nach Neustart der Waage nicht gemerkt. Prozedur: • Zur Funktion <PcS> gehen: • Im Display erscheint der pulsierte Wert für die Referenzstückzahl. Die Taste drücken, um Referenzstückzahl zu wählen. Bestätigen Sie mit der Taste •...
- Seite 40 • Mit Hilfe der Tasten Referenzstückzahl eingeben, wobei: - Ziffer wählen, - Zahlenwert wählen, • Den Wert mit der Taste bestätigen, • Im Display erscheint die Meldung <LoAd>. Danach wird das folgende Fenster angezeigt: blinkendes Symbol • Wenn Stücke in den Behälter gewogen sind, legen Sie den Behälter Waagschale tarieren sein...
-
Seite 41: Kontrolle +/- Zu Eingestelltem Gewichtswert
2. Um korrekte Ergebnisse der gewogenen Stückzahl zu erreichen, empfiehlt es sich, Stücke auf die Waagschale zu legen, deren Gewicht nicht weniger als 5 Teilungswerte sind. 3. Wenn das Einzelgewicht weniger als ein Teilungswert ist, zeigt die Waage Fehlermeldung <Err5> (siehe Punkt Fehlermeldungen). - Seite 42 • Den Wert mit der Taste bestätigen. • Das Waaageprogramm geht automatisch zur Eingabe der oberen Toleranzgrenze (Max): Ziffer wählen Wahl der Zifferwert wählen • Den Wert mit der Taste bestätigen. Das Waageprogramm kehrt automatisch zum Fenster der Wägung zurück. Die gespeicherten Werte für den Wägebereich werden verwendet.
-
Seite 43: Prozentwägung Zum Bezugsgewicht
16.5. Prozentwägung zum Bezugsgewicht Das Waageprogramm ermöglicht die Abweichungen (in %) der gewogenen Ladungen zum angenommenen Bezugsgewicht zu kontrollieren. Das Bezugsgewicht kann durch seine Wägung (Funktion PrcA) bestimmt oder in den Waagespeicher durch den Benutzer (Funktion PrcB) eingegeben werden. 16.5.1. Bezugsgewicht durch seine Wägung bestimmen Prozedur: •... -
Seite 44: Prozentwägung: Bezugsgewicht Durch Benutzer Manuell Eingeben
Die Funktion abbrechen: Die Taste zweimal drücken. 16.5.2. Prozentwägung: Bezugsgewicht durch Benutzer manuell eingeben Prozedur: • Zur Funktion <Prcb> gehen: • Das Waageprogramm zeigt das folgende Fenster an: blinkendes Symbol • Mit Hilfe der Tasten Bezugsgewicht einstellen, wobei: - Ziffer wählen, - Zahlwert wählen. -
Seite 45: Automatisches Tarieren
Die Taste zweimal drücken. 16.6. Automatisches Tarieren Die Funktion ist besonders zur schnellen Bestimmung von Nettogewichten des Wägegutes geeignet (wenn der Tarawert bei jeder nächster Ladung anders ist). Wenn diese Funktion aktiv ist, sieht der Wägeprozess wie folgt aus: • Die Taste für Nullstellen drücken, wenn die Waagschale leer ist, •... -
Seite 46: Max. Druckkraft Auf Der Waagschale Messen
Die Taste zweimal drücken. 16.7. Max. Druckkraft auf der Waagschale messen Prozedur: • Zur Funktion <toP> gehen: • Wenn die Funktion toP ausgewählt wurde, erscheint das Symbol Max (oben im Display): • Waagschale mit wechselnder Kraft belasten. Im Display wird der Wert max. -
Seite 47: Inbetriebnahme Der Betriebsart
16.8.1. Inbetriebnahme der Betriebsart • Zur Funktion <Add> gehen: • Wenn die Funktion <Add> gewählt wurde, erscheint der Buchstabe „P” im linken Teil des Displays: 16.8.2. Summieren von Wägungen • Zur Funktion <Add> nach dem Pkt. 16.8.1 der Bedienungsanleitung gehen: •... -
Seite 48: Letzte Summe Der Gewogenen Ladungen Speichern
• Wenn das Wägeergebnis stabil ist, drücken Sie die Taste Die Waage zeigt die Summe der ersten und zweiten Wägung und das Symbol „▲” (im rechten oberen Teil des Displays). Das Wägeergebnis der zweiten Wägung wird auf dem Drucker gedruckt: •... -
Seite 49: Summieren Abbrechen
• Um den Vorgang fortzusetzen, drücken Sie die Taste . Die Waage kehrt zur Null zurück. Es erscheint der Buchstabe „P” im linken Teil des Displays. Auf die Waagschale kann nächste Ladung gelegt werden, • Um das Summieren der Wägungen zu beenden, drücken Sie die Taste oder . -
Seite 50: Tierwägen
gespeicherten Wägungen zu drucken. Sie können auch die Ladung mit kleinerem Gewicht auf die Waagschale legen, das den Gewichtsbereich nicht überschreitet. 16.9. Tierwägen Prozedur: • Zur Funktion <AnLS> gehen: • Im Display (innerhalb 1 Sek.) erscheint die Meldung <tinnE>. Das Waageprogramm zeigt das Auswahlfenster für die Einstellung der Zeitdauer der Tierwägung (in Sekunden). -
Seite 51: Taraspeicher
erscheint das folgende Fenster: • Tier auf die Waagschale legen, • Nach Überschreitung des eingestellten Gewichtswertes -LO- (siehe Punkt 14.2 der Bedienungsanleitung) wird die Tierwägung begonnen, • Im Display erscheinen waagerechte Striche < - - - - - - ->, die den Fortschritt des Vorganges signalisieren, •... - Seite 52 • Das Waageprogramm zeigt das Fenster mit dem Namen des ersten Tara aus der Datenbank „Tara“ <tArE 0>, • Um einen anderen Datensatz zu wählen, drücken Sie die Taste • Nach Auswahl einer Tara drücken Taste Im Display erscheint das Editierfenster: Ziffer wählen Zifferwert wählen •...
-
Seite 53: Tarawert Aus Dem Waagespeicher Wählen
Zurück zur Wägung: Die Taste drücken 16.10.2. Tarawert aus dem Waagespeicher wählen • Zur Funktion <tArE> nach dem Punkt 14.10.1 gehen: • Das Waageprogramm zeigt das Fenster mit dem Namen der ersten Tara aus der Datenbank „Tara“ <tArE 0>, • Um einen anderen Datensatz zu wählen, drücken Sie die Taste •... -
Seite 54: Justierung
17. JUSTIERUNG Funktion ist nur für ungeeichte Waagen gültig! sehr hohe Wägegenauigkeit sicherzustellen, sollen Anzeigekorrekturfaktor zum Bezugsgewicht periodisch eingeben. Das ist sog. Justierung der Waage. Justierung soll durchgeführt werden, wenn wir mit der Wägung beginnen oder wenn Umgebungstemperatur sich sprunghaft ändert. Vor dem Start mit der Justierung soll die Belastung aus der Waagschale abgenommen werden. - Seite 55 • Das Gewicht mit angezeigtem Gewichtswert auf die Waagschale legen, • Wenn das Gewicht auf die Waagschale gelegt wird, beginnt die Justierung automatisch, was mit der Meldung signalisiert ist: • Wenn Justierung beendet wurde, wird die Meldung angezeigt: • Belastung aus der Waagschale abnehmen. Die Meldung <donE> wird ca.
-
Seite 56: Startgewicht Bestimmen
Zur Wägung mit der Speicherung der Änderungen zurückkehren Siehe – Punkt 11.2.2. – Zurück zur Wägung. 17.2. Startgewicht bestimmen Wenn die Waage keine Justierung benötigt oder der Benutzer nicht so viele Prüfgewichte hat, kann nur Startgewicht für die Waage durchgeführt werden. -
Seite 57: Kooperation Mit Drucker
Hinweis: Wenn Justierung länger als 15 Sekunden dauert, erscheint im Display die Fehlermeldung <Err8> und gleichzeitig wird kurzer Tonsignal gegeben. Drücken Sie die Taste und Justierung noch einmal durchführen; gleichzeitig sollen die beste stabile externe Umgebungsbedingungen erhalten sein! Zur Wägung mit der Speicherung der Änderungen zurückkehren Siehe –... -
Seite 58: Kooperation Mit Computer
Kabelschema: Waage DB9/F Kafka Drucker DIN5 Steckdose Steckdose Signal aus Signal aus dem Drucker der Waage Ansicht von Lötseite Ansicht von Lötseite Waage - Drucker 19. KOOPERATION MIT COMPUTER Die Wägeergebnisse werden an den Computer gesendet: - manuell Nach Drücken der Taste Nach Aktivierung der Funktion oder - kontinuierlich nach Senden der Steuermeldung... -
Seite 59: Kommunikationsprotokoll
20. KOMMUNIKATIONSPROTOKOLL 20.1. Grundinformationen A. Zeichen-Kommunikationsprotokoll Waage-Terminal ist zur Kommunikation zwischen der RADWAG-Waage und externem Gerät mit Hilfe von Schnittstellen RS-232C, Ethernet. B. Das Protokoll besteht aus den Meldungen aus externem Gerät zur Waage und den Antworten aus der Waage zum Gerät. -
Seite 60: Format Der Antworten Auf Frage Aus Dem Computer
2. Sendet der Benutzer folgende Meldungen ohne Erwartung auf die Antworten, muss er damit rechnen, dass die Waage einige von ihnen auslassen kann. Es wird am besten sein, wenn der Benutzer folgende Meldungen sendet, nachdem er die Antworten auf frühere Meldungen erhielt. -
Seite 61: Tarieren
20.4.2. Tarieren Meldung: T CR LF Mögliche Antworten: - verständliche Meldung, Ausführung wurde begonnen T_A CR LF - Meldung wurde beendet T_D CR LF T_v CR LF - verständliche Meldung, aber der Tarierbereich wurde überschritten - überschrittenes Zeitlimit bei Erwartung auf stabiles Ergebnis T_E CR LF - verständliche Meldung, aber momentan nicht zugänglich T_I CR LF... -
Seite 62: Ergebnis In Grundeinheit Sofort Eingeben
Format des Gewichtsrahmens, mit welchem der Indikator antwortet: 7-15 Stabilitäts- Spatium Spatium Zeichen Gewicht Spatium Einheit zeichen Beispiel: S CR LF – Meldung aus dem Computer S _ A CR LF – verständliche Meldung; Ausführung wurde begonnen S _ _ _ _ - _ _ _ _ _ _ 8 . 5 _ g _ _ CR LF – ausgeführte Meldung, Gewichtswert kehrt in Grundeinheit zurück. -
Seite 63: Ergebnis In Aktueller Einheit Sofort Eingeben
- verständliche Meldung, Ausführung wurde begonnen SU_A CR LF - überschrittenes Zeitlimit bei Erwartung auf stabiles SU_E CR LF Ergebnis - verständliche Meldung, aber momentan nicht verfügbar SU_I CR LF - Gewichtswert kehrt in Grundeinheit zurück Gewichtsrahme Format des Gewichtsrahmens, mit welchem der Indikator antwortet: 7-15 Stabilitäts- Spatium... -
Seite 64: Kontinuierliche Übertragung In Grundeinheit Einschalten
20.4.8. Kontinuierliche Übertragung in Grundeinheit einschalten Meldung: C1 CR LF Mögliche Antworten: - verständliche Meldung, aber momentan nicht verfügbar C1_I CR LF - verständliche Meldung, Ausführung wurde begonnen C1_A CR LF - Gewichtswert kehrt in Grundeinheit zurück. Gewichtsrahme Format des Gewichtsrahmens, mit welchem der Indikator antwortet: 7-15 Stabilitäts- Spatium... -
Seite 65: Kontinuierliche Übertragung In Aktueller Einheit Ausschalten
Stabilitäts- Spatium Zeichen Gewicht Spatium Einheit zeichen 20.4.11. Kontinuierliche Übertragung in aktueller Einheit ausschalten Meldung: CU0 CR LF Mögliche Antworten: CU0_I CR LF - Meldung akzeptiert, aber momentan nicht verfügbar - Meldung akzeptiert und ausgeführt CU0_A CR LF 20.4.12. Alle implementierten Meldungen senden Meldung: PC CR LF Antwort: PC_- >_Z,T,TO,S,SI,SU,SUI,C1,C0,CU1,CU0,PC - Meldung... -
Seite 66: Kontinuierliche Übertragung
[Spatium] Wenn Ergebnis stabil ist Stabilitätszeichen [?] Wenn Ergebnis unstabil ist [^] Wenn der Fehler der Bereichsüberschreitung auf + auftritt [v] Wenn der Fehler der Bereichsüberschreitung auf - auftritt [Spatium] Für positive Werte Zeichen [-] Für negative Werte Zeichen Punkt rechtsbündiger Gewicht Ausrichtung... -
Seite 67: Ausdrucke Konfigurieren
Stabilitäts- Spatium Spatium Zeichen Gewicht Spatium Einheit zeichen Stabilitätszeichen [Spatium] Wenn Ergebnis stabil ist [?]Wenn Ergebnis unstabil ist [^] Wenn der Fehler der Bereichsüberschreitung auf + auftritt [v] Wenn der Fehler der Bereichsüberschreitung auf – auftritt Zeichen [Spatium] Für positive Werte [-] Für negative Werte Zeichen Punkt... -
Seite 68: Fehlermeldungen
Das Programm Waagen-Editor ist auf Webseite: http://www.radwag.com verfügbar. 21. FEHLERMELDUNGEN Wert außer Null-Bereich Err2 Wert außer Tarabereich Err3 Err4 Justiergewicht oder Startgewicht außer Bereich: (±1% für Gewicht, ±10 für Startgewicht). Gewicht von einem Stück unter der Ableseteilung Err5 Zeit für Tara überschritten, Justierung... -
Seite 69: Technische Parameter
22. TECHNISCHE PARAMETER Technische Daten: WTB 200 WTB 2000 Max. Belastung 200g 2000g Ablesbarkeit 0,001g 0,01g Tarabereich -200g -2000g Wiederholbarkeit 0,003g 0,03g Linearität ±0,003g ±0,03g Stabilisierungszeit 3 Sek. Waagschale 125 x 145mm φ 115 mm Arbeitstemperatur von +15°C bis +30°C Stromversorgung 230V AC 50Hz / 11V AC und 6×AA NiMH... -
Seite 70: Zusätzliche Ausrüstung
24. ZUSÄTZLICHE AUSRÜSTUNG Zubehör: Kabbel für Drucker KAFKA - P0136 Kabel für Drucker EPSON - P0151 Kabel für Computer - P0108 Kabel für den Auto-Zigarettenanzünder 12V DC - K0047 Thermodrucker - KAFKA Nadeldrucker - EPSON Stromschleife im Kunststoffgehäuse - AP2-1, Konverter RS232 / RS485 KR-01 Konverter RS232 / Ethernet KR-04 Antivibrationstisch aus Edelstahl - SAL/N,... - Seite 71 - 71 -...
