REMKO Serie RBW PV
6
Hydraulischer Anschluss
Hydraulisches Anschlussschema
Alle Komponenten und Sicherheitseinrichtungen sind bauseits zu erstellen.
f
1
7
3
1
d
e
8
a
5
3

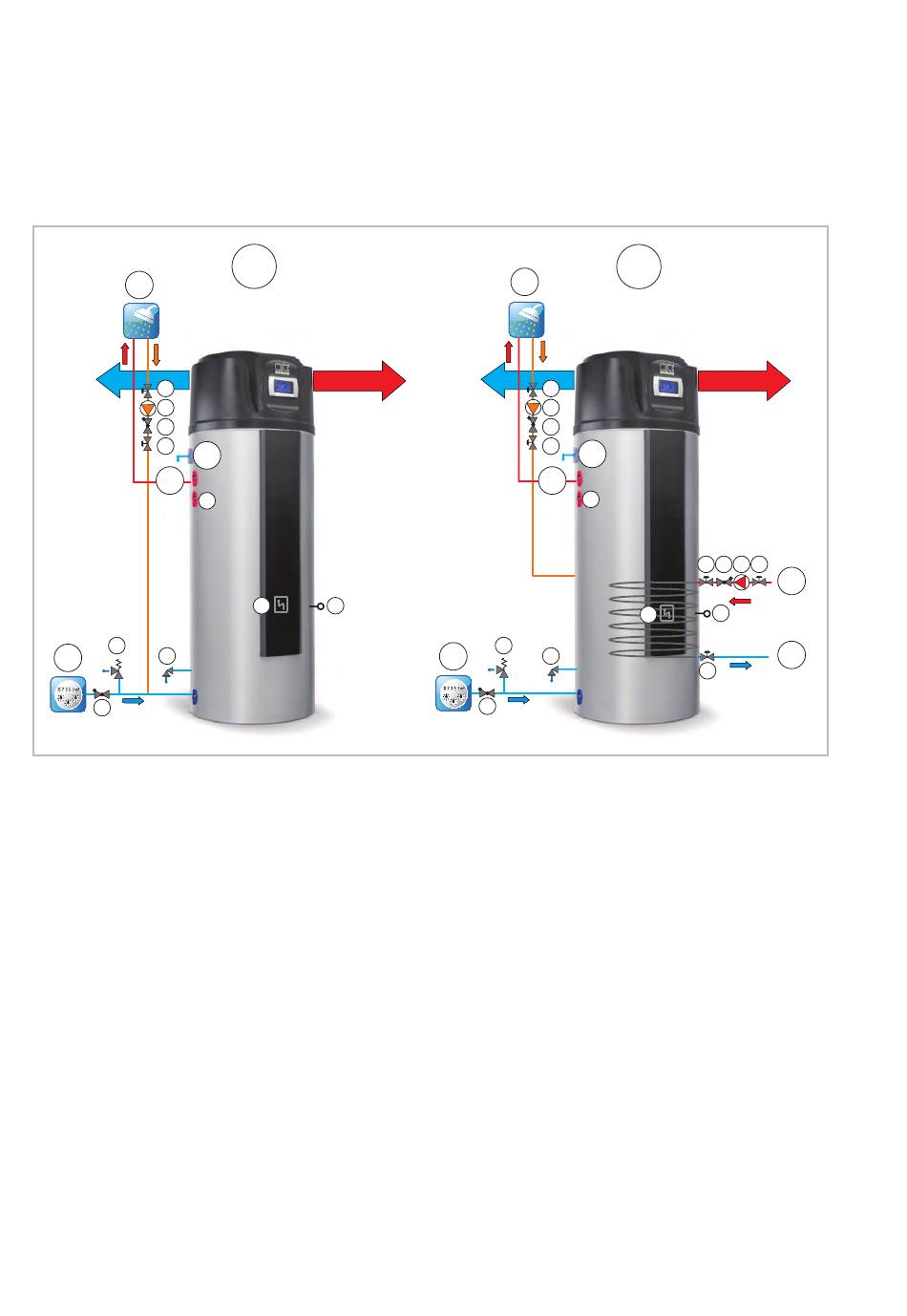

Abb. 11: Hydraulisches Anschlussschema
A:
Serie RBW 301 PV
B:
Serie RBW 301 PV-S
a:
Kaltwassereingang
b:
Vorlauf 2. Wärmeerzeuger
c:
Rücklauf 2. Wärmeerzeuger
d:
Kondensatablauf
e:
Warmwasserausgang
f:
Warmwasser
1:
Absperrventil
2:
Speichernachladung
(durch Öl, Gas oder Solar)
22
A
9
6
4
f
1
7
3
1
d
e
9
8
a
5
3
3:
Rückschlagklappe
4:
Tauchhülse (für Öl, Gas oder Solar)
5:
Speicherentleerung
6:
Elektroheizstab
7:
Zirkulationspumpe
8:
Sicherheitsventil 6 bar
9:
Magnesiumanode
o. Abb.: Sicherheitstemperaturbegrenzer (STB)
unter der Verkleidung
B
1
3
2
1
b
4
6
c
1
