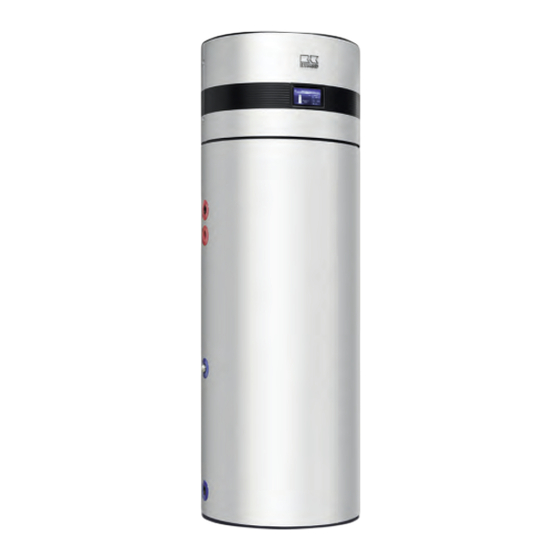

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie RBW Pro-PV Warmwasser-Wärmepumpen RBW 302 Pro-PV, RBW 302 Pro-PV-S Anleitung für den Fachmann 0361-2024-10 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 4 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 5 1.7 Sicherheitshinweise für den Betreiber..................... 5 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie RBW Pro-PV Sicherheits- und Der Eingriff in den Kältekreislauf darf aus- schließlich durch zertifiziertes Fachpersonal Anwenderhinweise unter Berücksichtigung der Sicherheitsanwei- sungen des Herstellers erfolgen. 1.1 Allgemeine Sicherheitshinweise Wartung und Reparatur darf nur durch autori- Lesen Sie vor der ersten Inbetriebnahme des sierte Personen durchgeführt werden, die ent-... -
Seite 5: Personalqualifikation
1.6 Sicherheitsbewusstes Arbeiten WARNUNG! Die in dieser Anleitung aufgeführten Sicherheits- hinweise, die bestehenden nationalen Vorschriften Diese Kombination aus Symbol und Signalwort zur Unfallverhütung sowie eventuelle interne weist auf eine möglicherweise gefährliche Situ- Arbeits-, Betriebs- und Sicherheitsvorschriften des ation hin, die zum Tod oder zu schweren Verlet- Betriebes, sind zu beachten. -
Seite 6: Kältemittelaustritt Erkennen, Luftatmosphäre Prüfen
REMKO Serie RBW Pro-PV Regionale Verordnungen und Gesetze sowie Mögliche Zündquellen entfernen das Wasserhaushaltsgesetz sind einzuhalten. Kältemittelaustritt in Kombination mit entspre- Die elektrische Spannungsversorgung ist auf chender Zündquellen führt zu Explosion. Jeg- die Anforderungen der Geräte anzupassen. liche Zündquellen sind daher zu jeder Zeit vom Arbeitsbereich fernzuhalten! Setzen Sie alle Die Befestigung der Geräte darf nur an den... - Seite 7 Reparaturen an geschlossenen Kompo- Methoden der Lecksuche nenten Folgende Methoden der Lecksuche sind für Vor der Reparatur von geschlossenen Kompo- Systeme mit brennbaren Kältemittel zuge- nenten/Gehäuseteilen muss das Gerät span- lassen. Zum Aufspüren von Undichtigkeiten nungsfrei geschaltet werden. sind elektronische Einrichtungen zu ver- wenden.
-
Seite 8: Kennzeichnung Bei Außerbetriebnahme
Inbetriebnahme die dem Gerät beigefügte geprüft werden. „Gewährleistungsurkunde” vollständig ausgefüllt Kennzeichnung bei Außerbetriebnahme an die REMKO GmbH & Co. KG zurückgesandt Sollte ein Gerät außer Betrieb genommen und hat. Die Gewährleistungsbedingungen sind in den das Kältemittel entsorgt worden sein, so ist das „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 9: Umweltschutz Und Recycling
1.13 Umweltschutz und Recycling Entsorgung der Verpackung Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallver- minderung und Erhaltung von Rohstoffen und ent- sorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen. Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver-... -
Seite 10: Technische Daten
REMKO Serie RBW Pro-PV Technische Daten 2.1 Gerätedaten Baureihe RBW 302 Pro-PV RBW 302 Pro-PV-S Funktion Trinkwassererwärmung System Luft/Wasser Wärmepumpe Trinkwasserspeicher emailliert, Volumen brutto Serie 300 Trinkwasserspeicher emailliert, Volumen netto Elektrische Zusatzheizung / Nennleistung Serie / 1,5 Einsatzgrenze Heizen °C -7 bis +43 Min./max. - Seite 11 Baureihe RBW 302 Pro-PV RBW 302 Pro-PV-S Abmessungen (Höhe/Durchmesser/Kippmaß) 1890/640/1920 Schutzart IPX1 Gewicht Integrierter Wärmetauscher Baureihe RBW 302 Pro-PV RBW 302 Pro-PV-S Wärmetauscher Solar Druckverlust Wärmetauscher Wärmetauscheranschluss Zoll (mm) G 3/4" (19,05) COP = coefficient of performance (Heizleistungszahl), Zapfprofil XL nach EN 16147 Enthält Treibhausgas nach Kyoto-Protokoll, GWP 3 Angaben ohne Gewähr! Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
-
Seite 12: Produktdaten
(average) 1030 Temperatureinstellung Werkszustand °C Schallleistungspegel Innenraum dB(A) Produktdaten für Warmwasserbereiter mit Wärmepumpe gemäß deligierter Verordnung (EU) 812/2013 Name des Lieferanten: REMKO GmbH & Co. KG Modellkennung des Lieferanten: RBW 302 Pro-PV RBW 302 Pro-PV-S Energieeffizienzklasse(durchschnittliche Klimaverhält- nisse) Lastprofil Warmwasserbereitungs-Energieeffizienz 142,2 (durchschnittliche Klimaverhältnisse A7/W55) -
Seite 13: Geräteabmessungen Und Bezeichnungen Der Rohranschlüsse
2.3 Geräteabmessungen und Bezeichnungen der Rohranschlüsse RBW 302 Pro-PV Abb. 1: Abmessungen und Bezeichnungen der Rohranschlüsse (Angaben in mm) 1: Warmwasserausgang G 3/4" 4: Anschluss Sicherheitsventil (alternativ) 2: Schutzanode 5: Entleerung G 3/4" 3: Kaltwassereingang G 3/4" Änderungen die dem technischen Forschritt dienen bleiben uns vorbehalten! - Seite 14 REMKO Serie RBW Pro-PV RBW 302 Pro-PV-S Abb. 2: Abmessungen und Bezeichnungen der Rohranschlüsse (Angaben in mm) Kondensatablauf Rp 1/2 Anschluss Sicherheitsventil (alternativ) Warmwasserausgang G 3/4" Heizungs-Vorlauf Wärmetauscher G 3/4" Schutzanode Tauchhülse für Temperatursensor Zirkulation G 3/4" Heizungs-Rücklauf Wärmetauscher G 3/4"...
- Seite 15 Luftanschlüsse Abb. 3: Luftanschlüsse HINWEIS! Achten Sie darauf, dass der Kaltluftaustritt nicht wieder direkt angesaugt wird!
-
Seite 16: Aufbau Und Funktion
Der Verdampfer wird so genannt, weil in ihm das Kälte- mittel des Wärmepumpenkreislaufes verdampft. Die Firma REMKO GmbH & Co. KG bestätigt Beim Verdampfen wird der angesaugten Umge- hiermit, dass das gelieferte Produkt der bungsluft Wärme entzogen, da diese wärmer ist Positivliste der UBA entspricht. -
Seite 17: Korrosionsschutz (Nur Rbw 302 Pro-Pv-S)
3.3 Korrosionsschutz Geltungsbereich der VDI 2035: (nur RBW 302 Pro-PV-S) Trinkwassererwärmungsanlagen nach DIN 4753 (nur Blatt 1) Wenn die metallischen Werkstoffe einer Heizan- Warmwasserheizungsanlagen nach DIN EN lage korrodieren, ist stets Sauerstoff im Spiel. Auch 12828 innerhalb eines Gebäudes bis zu einer der pH-Wert und der Salzgehalt spielen dabei eine Vorlauftemperatur von 100 °C tragende Rolle. -
Seite 18: Austausch
REMKO Serie RBW Pro-PV Wasserbehandlung durch Chemikalien Der Austausch ist je nach Speichertyp bzw. Ano- denausführung unterschiedlich vorzunehmen. Eine Wasserbehandlung durch Zugabe von Che- mikalien soll auf Ausnahmen beschränkt sein. Die Bei dem Einbau von Ersatzanoden ist evtl. eine VDI 2035 Blatt 2 fordert unter Punkt 8.4.1 sogar Kürzung auf die entsprechende Speicherhöhe vor-... -
Seite 19: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser
Befüllung mit vollentsalztem Wasser HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden. -
Seite 20: Montage
REMKO Serie RBW Pro-PV Montage 4.1 Systemaufbau Abb. 6: Systemaufbau 1: Kaltwassereingang B: Verflüssiger 2: Umgebungsluft C: Thermisches Expansionsventil 3: Speicher D: Verdampfer 4: Warmwasser a: Niedrige Kältemitteltemperatur A: Kompressor b: Hohe Kältemitteltemperatur 4.2 Allgemeine Montagehinweise Zur Installation der Wärmepumpe ist diese Anleitung zu beachten. -
Seite 21: Aufstellung
4.3 Aufstellung WARNUNG! Die Aufstellung der Wärmepumpe darf nur von einem Fachunternehmen durchgeführt werden. Die Wärmepumpe darf nur in den Innenräumen aufgestellt werden. Ein Kondensatablauf muss vorhanden sein. Die Wärmepumpe darf nur vertikal aufgestellt werden. Als Aufstellungsort ist jeder trockene, saubere, frostfreie und mit ebenem Boden ausgestattete Raum geeignet dessen Höhe mindestens 2,0 m aufweisen muss. - Seite 22 REMKO Serie RBW Pro-PV Luftanschlüsse länge für Zu- und Abluft darf nicht mehr als 12 m betragen, wobei nicht mehr als 3 rechtwinklige Die Luftentnahmestelle soll unter Berücksichtigung Bögen eingebaut sein dürfen. Für jeden weiteren auf eine hohe mittlere Lufttemperatur und die erfor- Bogen muss die Gesamtrohrlänge um 1 m verrin-...
- Seite 23 Luftkanalleitungen Ansaug- und Ausblasleitungen aus Glattrohr, Ø 150 mm. Die max. Gesamtlänge der Rohrleitung (Zu-und Abluft) beträgt 12 m mit max. 3 x 90° Bögen Für jeden weiterer Bogen muss die Gesamtrohrlänge um 1 m verringert werden! Die Rohrleitungen inkl. Zubehör ist bauseits zu stellen (Lüftungsrohr aus Kunststoff, Aluminium oder ver- zinktem Stahlblech etc.).
-
Seite 24: Installation
REMKO Serie RBW Pro-PV Installation Sanitärmontage Allgemeine Hinweise HINWEIS! Die Warmwasserwärmepumpe ist ein werkseitig Der direkte Anschluss darf auf keinen Fall ver- geprüftes Gerät. Nach der fachgerechten Montage zinkt oder aus Kupfer sein. Wird der Speicher der Wasseranschlüsse, füllen des Speichers sowie... - Seite 25 Es darf nur ein baumustergeprüftes Membran- Sicherheitsventil eingebaut werden, das so ein- HINWEIS! gestellt sein muss, dass es eine Überschrei- Bei der Verbindung der Warmwasserwärme- tung des für den Wärmepumpenspeicher pumpe mit einem Heizkessel: zulässigen, höchsten Betriebsüberdruckes von 6 bar um mehr als 1 bar sicher verhindert. Der Bei Betrieb der Ladepumpe kann es durch die Anschlussdurchmesser des Sicherheitsventils starke Kesselzirkulation zu einem Wärmetrans-...
-
Seite 26: Hydraulischer Anschluss
REMKO Serie RBW Pro-PV Hydraulischer Anschluss Hydraulisches Anschlussschema Alle Komponenten und Sicherheitseinrichtungen sind bauseits zu erstellen. Abb. 11: Hydraulisches Anschlussschema A: Serie RBW 302 Pro-PV Rückschlagklappe B: Serie RBW 302 Pro-PV-S Tauchhülse (für Öl, Gas oder Solar) Kaltwassereingang Speicherentleerung Vorlauf 2. Wärmeerzeuger Elektroheizstab Rücklauf 2. - Seite 27 Hydraulikschema 1 zur RBW-Wärmepumpe Funktionen: Heizen und Warmwasser Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! Abb. 12: Beispiel 1 - Hydraulikschema A: Außenmodul 1: Heizkreis ungemischt B: Wärmepumpe RBW 2: Heizkreis gemischt C: Smart-Control Touch 3: Kaltwasser D: Speicher...
- Seite 28 REMKO Serie RBW Pro-PV Hydraulikschema 2 zur RBW-Wärmepumpe Funktionen: Heizen und Warmwasser Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! Abb. 13: Beispiel 2 - Hydraulikschema A: Außenmodul 1: Heizkreis ungemischt B: Wärmepumpe RBW...
-
Seite 29: Elektrischer Anschluss
Elektrischer Anschluss 7.1 Allgemeine Hinweise 7.2 Anschlüsse Leistungsplatine GEFAHR! AN01 Sämtliche elektrische Installationen sind von AN02 Fachunternehmen auszuführen! AN03 AN04 GEFAHR! AN05 Achtung AN06 Zur Vermeidung von Stromschlägen und AN07 Schäden am Gerät ist darauf zu achten, dass vor dem Herstellen der elektrischen Anschlüsse AN08 (Netzstecker mit 2 m Kabel zur bauseitigen AN09... -
Seite 30: Anschluss Pv-Kontakt
REMKO Serie RBW Pro-PV 7.3 Anschluss PV-Kontakt Soll die Wärmepumpe in Verbindung mit einer PV- Anlage betrieben werden, kann dies über den PV- Die Anschlussklemmen DI06 [3] befinden sich auf Kontakt "DI06" angeschlossen werden. Hierzu sind der Unterseite des Ausblasventilatorgehäuses zwei Verbindungsklemmen hinter dem Anschluss Kontakt geöffnet = keine PV-Funktion... - Seite 31 Aktivierung der PV-Funktion Für den Betrieb der RBW-Brauchwasser Wärmepumpe in Verbindung mit einer Photovoltaik Anlage haben Sie die Möglichkeit den potentialfreien Kontakt Klemme AN10 zu verwenden. Zur Optimierung der installierten Anlage sollte noch der nachstehende Parameter auf Ihre Anlage angepasst werden.
-
Seite 32: Stromlaufpläne
REMKO Serie RBW Pro-PV 7.4 Stromlaufpläne RBW 302 Pro-PV AN01 AN02 AN03 AN04 AN05 AN06 AN07 AN08 AN09 AN10 PC1006 AN11 AN12 AN13 LOUT1 AN14 OUT1 LOUT2 LOUT3 OUT2 RESET LOUT4 LOUT5 LOUT6 230V/1~/50Hz A: Netzanschluss 230V/1~/50Hz Speichertemperatur oben Kompressor... - Seite 33 RBW 302 Pro-PV-S AN01 AN02 AN03 AN04 AN05 AN06 AN07 AN08 AN09 AN10 PC1006 AN11 AN12 AN13 LOUT1 AN14 OUT1 LOUT2 OUT2 LOUT3 RESET LOUT4 LOUT5 LOUT6 230V 230V 230V/1~/50Hz A: Netzanschluss 230V/1~/50Hz 10: Speichertemperatur unten Kompressor 11: Speichertemperatur oben Mechanischer Temperaturschalter 12: Verdampfersensor Ventilatormotor...
-
Seite 34: Inbetriebnahme
REMKO Serie RBW Pro-PV Inbetriebnahme Kontrolllogik Bevor Sie die Brauchwasser-Wärmepumpe ein- Kompressor schalten beachten Sie, dass 1) Minimale Ausschaltzeit t=2 Minuten der Speicher mit Wasser gefüllt ist. Nach Anforderung des Reglers ist die Stillstands- der elektrische Anschluss 230V/50Hz auf- zeit noch 2 min. - Seite 35 Abtauung 1) Abtaustart a) Laufzeit Kompressor min. Parameter d03. b) Min. Temperatur am Verdampfer unter d01. 2) Abtauende a) Verdampfertemperatur > d02 oder max. Abtau- zeit d04 überschritten. 3) Verdampferventilator aus, 4-Wege-Umschalt- ventil aus. Abb. 18: Kontrolllogik Abtauung A: Abtausignal B: Umschaltventil C: Kompressor D: Ventilatormotor...
-
Seite 36: Bedienung
Touch Display. Um Parameter anzupassen und zu ändern werden keine Tasten benötigt, dies erfolgt durch Berühren der Oberfläche des Reglers an den entsprechenden Stellen. Es ist möglich, zusätzliche Funkti- onen wie REMKO Smart-Web durch entsprechendes Zubehör zu installieren. Im Ruhezustand ist im Display keine Anzeige aktiv. Erst durchs Berühren des Displays wird die Grundan- zeige gestartet und zwar immer mit der Benutzerebene. - Seite 37 - Timer AN/AUS Um die Wärmepumpe auszuschalten drücken Sie "AUS/AUS" [4] und das System wird Freigabe der Timer-Funktion. herunter gefahren und die Wärmepumpe deak- tiviert. - Abtauung Zeigt an, dass eine Abtauung durchgeführt wird. - SG-Ready Anzeige der SG-Ready-Funktion. - Abschaltung bei konstanter Temperatur Die Wärmepumpe geht in die Abschaltung bei kon- stanter Temperatur über.
- Seite 38 REMKO Serie RBW Pro-PV Auswahl der Betriebsarten Folgende Betriebsarten können gewählt werden: Automatik Modus ECO-Betrieb Hybridmodus Boost-Funktion Urlaubsmodus Automatik Modus Die Wärmepumpe wird durch die Bodentempe- ratur des Tanks gesteuert. Die Regelung schaltet in Abhängigkeit der Umgebungsluft (Ansaugluft) die Wärmepumpe und ggf.
- Seite 39 Urlaubsmodus einstellen Stellen Sie den Urlaubsmodus wie folgt ein: Klicken Sie auf "Abbrechen" um in die Grund- anzeige zurückzukehren. Die eingegebene Urlaubszeit muss eine spä- tere als die Systemzeit sein. Klicken Sie auf "Urlaubsmodus" und dann auf "OK". Wenn die Urlaubszeit aktiviert ist dann kann die Timer-Funktion nicht genutzt werden.
-
Seite 40: Beschreibung Funktionen
REMKO Serie RBW Pro-PV Funktionsauswahl Display Wischen Sie in der Grundanzeige den Bildschirm nach links um in die Anzeige mit den Funktionen zu gelangen. Folgende Funktionen können gewählt werden: Abb. 21: Anzeige der Funktionen Beschreibung Funktionen - Manuelle Steuerung - Echtzeit Fehleranzeige... - Seite 41 Timer einstellen Abb. 22: Anzeige der Timer-Funktionen Beschreibung der Timer-Funktionen - Timer 1 - Ausschaltzeit aktivieren/deakti- vieren - Timer 1 - Eingabe der Startzeit Timer aktiviert: grün Einstellen der Startzeit Timer deaktiviert: grau Eingegebene Ausschaltzeit aktivieren oder deakti- - Timer 1 - Startzeit aktivieren/deaktivieren vieren Timer aktiviert: grün Timer deaktiviert: grau...
-
Seite 42: Systemzeit Einstellen
REMKO Serie RBW Pro-PV Systemzeit einstellen Klicken Sie in der Anzeige der Funktionen "Systemzeit" [3] an. Wählen Sie dann die gewünschte Systemzeit aus [1] und speichern Sie diese [2] oder klicken Sie "Zurück" [3] um in die Grundanzeige zurückzukehren. Wärmepumpenstatus Klicken Sie in der Anzeige der Systemeinstel- lungen "Wärmepumpenstatus"... - Seite 43 Temperatur Kurvenaufzeichnung Manuelle Steuerung Klicken Sie in der Anzeige der Funktionen Klicken Sie in der Anzeige der Funktionen "Temperatur Kurvenaufzeichnung" [5] an. "Manuelle Steuerung" [4] . Beachten Sie folgende Punkte: Diese Kurven-Funktion speichert die Höchst- temperatur und die Raumtemperatur. Temperaturdaten werden alle 5 Minuten gesammelt und gespeichert.
-
Seite 44: Parameterlisten
REMKO Serie RBW Pro-PV Parameterlisten Parameter HINWEIS! Ein Ändern der Parameter der Ebene E (Experte) ist ausschließlich dem autorisierten Fachhandwerker vorbehalten! Schäden die durch unsachgemäß veränderte Parameter verursacht werden unterliegen nicht der Gewährleistung! Parameterliste Expertenebene (E) und Benutzerebene (B) Para-... - Seite 45 Para- Beschreibung Code Wert Bereich Ebene meter Sollwert (Wassertemperatur) Legionellen- 60°C 30~70 °C E / B funktion Dauer der Legionellenfunktion 0 min 0~90 min E / B Zeit der Legionellenfunktion Parameterliste Expertenebene (E) und Benutzerebene (B) - Fortsetzung Para- Beschreibung Code Wert Bereich...
-
Seite 46: Beschreibung
REMKO Serie RBW Pro-PV Parameterliste Expertenebene (E) und Benutzerebene (B) - Fortsetzung Para- Beschreibung Code Wert Bereich Ebene meter Auswahl Speicherfühler für Solarbetrieb 0-unten/1-oben Mindestlaufzeit der Solarpumpe 15 min 1-30 min Temperaturdifferenz beim Einschalten der 5° C 0~20 °C Solar-Wasserpumpe Modus der nächtlichen Temperaturabsen-... - Seite 47 Parameterliste Expertenebene (E) und Benutzerebene (B) - Fortsetzung Para- Beschreibung Code Wert Bereich Ebene meter Start Wassertemp. zur Begrenzung der 56 °C 50~56 °C Heizleistung Sollwert Warmwasser (PV-Funktion) 45 °C 10~60 °C Hochtemperatur-Verdichterstopp-Tempe- 78 °C 55~80 °C ratur Min.Temperatur für Lüfterdrehzahl Regulie- -30 °C 10~40 °C rung...
-
Seite 48: Pflege Und Wartung
REMKO Serie RBW Pro-PV Pflege und Wartung Vorübergehende Außerbetriebnahme Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange Soll die Heizungsanlage während einer längeren Lebensdauer der Wärmepumpe. Zeit (z.B. Urlaub) nicht heizen, darf die Anlage dennoch nicht spannungslos geschaltet werden! Prüfen Sie die elektrischen Anschlüsse... -
Seite 49: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untersteh- ender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden. -
Seite 50: Code Fehlerbeschreibung
REMKO Serie RBW Pro-PV Fehlercodes und ihre Bedeutung Code Fehlerbeschreibung Ursache Abhilfe Sensor Speicher unten defekt Sensor Speicher oben defekt Sensor Heißgas defekt Ausfall des Umgebungssensors Defekt oder kurzgeschlossen. Sensorwiderstand prüfen. Sensor Verdampfer defekt Steckkontakt nicht korrekt Sensor austauschen Sensor Saugleitung defekt Sensor Kollektor defekt Schutz vor hohen Heißgastem-... - Seite 51 Code Fehlerbeschreibung Ursache Abhilfe Elektronische Anode 1, Kurz- Defekt oder kurzgeschlossen. Sensorwiderstand prüfen. schlussfehler Steckkontakt nicht korrekt Sensor austauschen Elektronische Anode 1, Unter- Defekt oder kurzgeschlossen. Sensorwiderstand prüfen. brechungsfehler Steckkontakt nicht korrekt Sensor austauschen Elektronische Anode 2, Kurz- Defekt oder kurzgeschlossen. Sensorwiderstand prüfen.
-
Seite 52: Widerstände Der Temperatursensoren
REMKO Serie RBW Pro-PV Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (KOhm) (°C) (KOhm) 3.8349 1.1771 NTC R-T Tabelle (R25=5KW B25/50=3470K) 3.6955 1.1413 Temp. Widerstand Temp. Widerstand 3.5620 1.1068 (°C) (KOhm) (°C) (KOhm) 3.4340 1.0734 63.7306 13.6017 3.3113 1.0412 60.3223... - Seite 53 Temp. Widerstand Temp. Widerstand NTC R-T Tabelle (R25=50.000KW B25/50=3950K) (°C) (KOhm) (°C) (KOhm) Temp. Widerstand Temp. Widerstand 43.818 11.182 (°C) (KOhm) (°C) (KOhm) 41.956 10.799 2009.2 232.60 40.185 10.431 1869.0 220.13 38.500 10.078 1739.6 208.40 36.896 9.7393 1620.2 197.38 35.368 9.4134 1509.8 187.02...
- Seite 54 REMKO Serie RBW Pro-PV Temp. Widerstand Temp. Widerstand (°C) (KOhm) (°C) (KOhm) 3.6923 2.6457 3.5887 2.5756 3.4876 2.5077 3.3903 2.4420 3.2978 2.3783 3.2052 2.3166 3.1172 2.2568 3.0320 2.1989 2.9497 2.1427 2.8699 2.0882 2.7927 2.0354 2.7180...
-
Seite 55: Ersatzteillisten Und Explosionszeichnungen
Ersatzteillisten und Explosionszeichnungen Die kontinuierliche Weiterentwicklung der REMKO-Produkte bringt mitunter Anpassungen von Ersatzteilen innerhalb einer Geräteserie mit sich, welche zu jeder Produktionscharge verknüpft sind. Zur Sicherstellung der korrekten Ersatzteilauslieferung ist die Angabe der Geräteseriennummer daher erfor- derlich (siehe Typenschild). Über den nachfolgenden QR-Code gelangen Sie zu dem Eingabefeld auf unsere Website. -
Seite 56: Index
REMKO Serie RBW Pro-PV Index Leistungsplatine, Anschlüsse ....29 Luftanschlüsse ..... . 15, 22 Anschluss PV-Kontakt . - Seite 58 REMKO Serie RBW Pro-PV...
-
