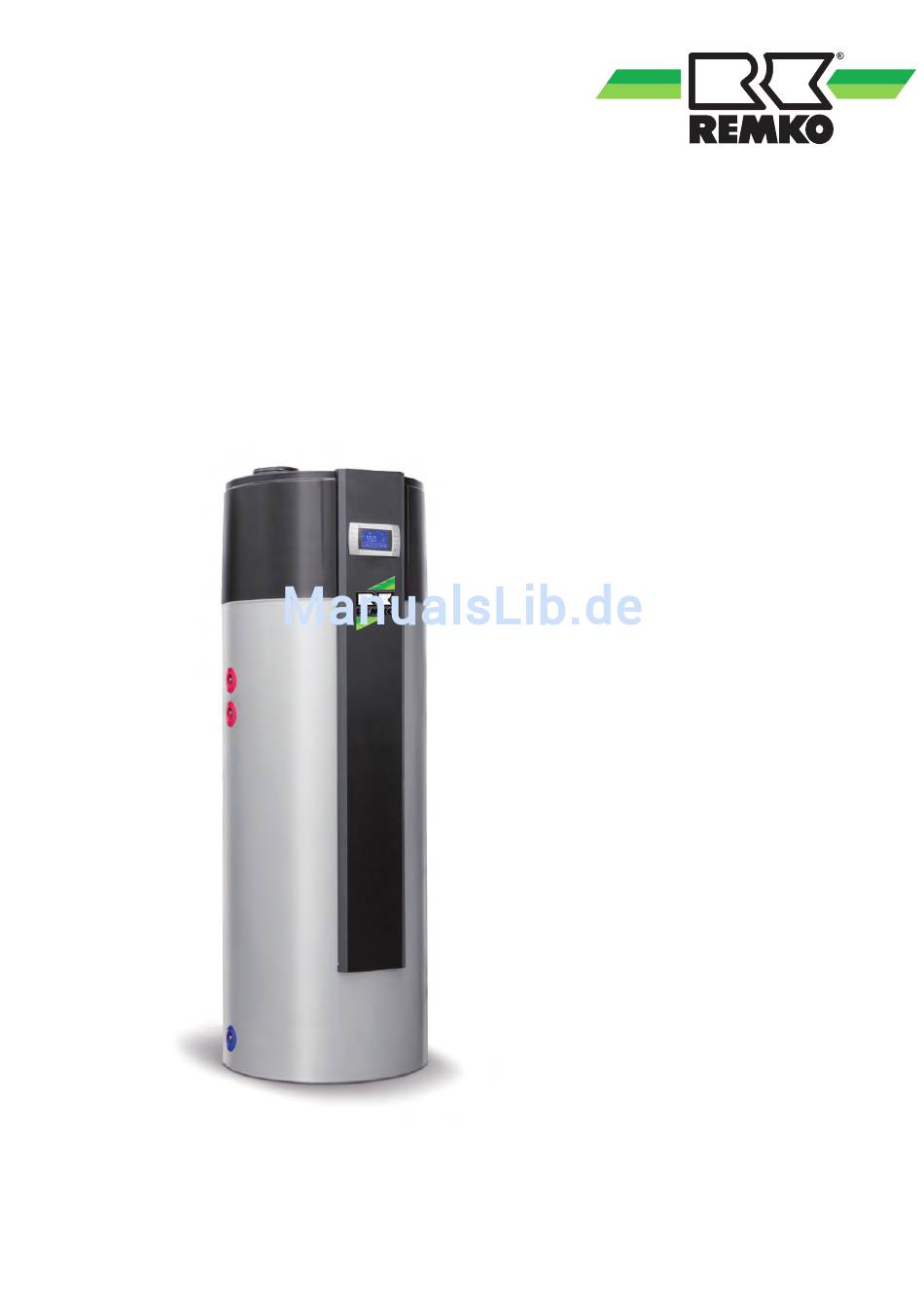

- Seite 1 Montage- und Betriebsanleitung REMKO RBW - Brauchwasser Wärmepumpe RBW 300 PV / RBW 300 PV-S Anleitung für den Fachmann Vor Beginn aller Arbeiten Anleitung lesen! 0075-2015-06 Version 2, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO RBW Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Entsorgung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt Bei der Fertigung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt werden ausschließlich recyclebare Materialien ver- hat. Die Gewährleistungsbedingungen sind in den wendet. Tragen Sie zum Umweltschutz bei, indem „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe RBW 300 PV RBW 300 PV-S Funktion Trinkwassererwärmung System Luft/Wasser Wärmepumpe Trinkwasserspeicher emailliert, Volumen brutto Serie 300 Trinkwasserspeicher emailliert, Volumen netto Elektrische Zusatzheizung / Nennleistung Serie / 1,5 Einsatzgrenze Heizen °C -7 bis +40 Min./max. Wassertemperatur °C... -
Seite 8: Geräteabmessungen Und Bezeichnungen Der Rohranschlüsse
REMKO RBW Integrierter Wärmetauscher Baureihe RBW 300 PV RBW 300 PV-S Wärmetauscher Solar Wärmetauscheranschluss Zoll (mm) G 3/4" (19,05) Angaben ohne Gewähr! Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 2.2 Geräteabmessungen und Bezeichnungen der Rohranschlüsse 16,5 Abb. 1: Abmessungen und Bezeichnungen der Rohranschlüsse (Angaben in mm) Kondensatablauf Rp 1/2 Heizungs-Vorlauf Wärmetauscher G 3/4"... - Seite 9 Deckel-Abmessungen 632 mm 145 mm 450 mm 160 mm 145 mm 400 mm 300 mm Abb. 2: Abmessungen Deckel...
-
Seite 10: Aufbau Und Funktion
Innenliegender Glattrohr Wärmetauscher für 300 einfach zu installieren, z.B. im Keller, im den Anschluss von Sonnenkollektoren oder Technik- oder Hauswirtschaftsraum. Heizkessel. Die Remko RBW 300 S ist eine Brauchwasser- Elektroheizeinsatz werkseitig eingebaut. Wärmepumpe mit einem zusätzlich integriertem Kaum Wartungskosten. Wärmetauscher mit 1,5m , für den Anschluss einer... -
Seite 11: Korrosionsschutz
3.3 Korrosionsschutz Der Warmwasserspeicher ist aus emailliertem Stahl. Dieser ist für normale Trinkwasserqualität ausgelegt. Bei Verwendung von überdurchschnitt- lich aggressivem Trinkwasser kann ohne beson- dere Schutzmaßnahme keine Gewährleistung gegeben werden (Chloridgehalt ³ 150 mg/l). HINWEIS! Kontrollieren Sie regelmäßig die Schutzanode und lassen Sie diese gegebenenfalls durch Ihren Installateur austauschen. -
Seite 12: Allgemeine Montagehinweise
REMKO RBW 4.2 Allgemeine Montagehinweise 4.3 Aufstellung GEFAHR! WARNUNG! Lebensgefahr! Die Aufstellung der Wärmepumpe darf nur von Das Frontblech und die obere Abdeckhaube einem Fachunternehmen durchgeführt werden. darf nur bei gezogenem Netzstecker und von fachkundigen, autorisierten Personen demon- Die Wärmepumpe darf nur in den Innenräumen tiert werden, da bei Berührung von spannungs-... - Seite 13 Ansaugluft Die Ansaugluft darf nicht mit aggressiven Stoffen belastet sein (Ammoniak, Schwefel, Halogene, Chlor, usw.)! Maschinenbauteile können dadurch zerstört werden! Luftanschluss Die Luftentnahmestelle soll unter Berücksichtigung auf eine hohe mittlere Lufttemperatur und die erfor- derliche Luftmenge von 350 m /h ausgewählt werden.
- Seite 14 REMKO RBW Luftkanalleitungen Ansaug- und Ausblasleitungen aus Glattrohr, Ø 150 mm. Die max. Gesamtlänge der Rohrleitung (Zu-und Abluft) beträgt 12 m mit max. 3 x 90° Bögen Für jeden weiterer Bogen muss die Gesamtrohrlänge um 1 m verringert werden! Die Rohrleitungen inkl. Zubehör ist bauseits zu stellen (Lüftungsrohr aus Kunststoff, Aluminium oder ver- zinktem Stahlblech etc.).
-
Seite 15: Installation
Installation Allgemeine Hinweise Auf den Einsatz der Schutzanode kann ver- Die Warmwasserwärmepumpe ist ein werkseitig zichtet werden, wenn der Chloridgehalt im geprüftes Gerät. Nach der fachgerechten Montage Trinkwasser < 150 mg/l beträgt. der Wasseranschlüsse, füllen des Speichers sowie nach dem Elektroanschluss (230 V/ 50 Hz) kann Es ist auf jeden Fall ein Druckminderer in die das Gerät eingeschaltet werden. -
Seite 16: Ladung Mit Zweitem Wärmeerzeuger (Solar, Feststoffkessel)
REMKO RBW Ladung mit zweitem Wärmeerzeuger (Solar, Feststoffkessel) Vor- und Rücklaufleitungen sind wärmege- dämmt auszuführen und so anzuschließen, dass bei abgestellter Ladepumpe und bei elektrischer Aufheizung keine Rück- oder Ein- rohr-Schwerkraftzirkulation auftreten kann. Die Ausdehnung des Heizungswassers muss immer (auch bei elektrischer Aufheizung) gewährleistet sein. -
Seite 17: Hydraulischer Anschluss
Hydraulischer Anschluss Hydraulisches Anschlussschema Alle Komponenten und Sicherheitseinrichtungen sind bauseits zu erstellen. Abb. 7: Hydraulisches Anschlussschema A: Kaltwassereingang Tauchhülse (für Öl, Gas oder Solar) B: Vorlauf 2. Wärmeerzeuger Speicherentleerung C: Rücklauf 2. Wärmeerzeuger Elektroheizstab D: Kondensatablauf Zirkulationspumpe E: Warmwasserausgang Rückschlagklappe Warmwasser Sicherheitsventil 6 bar Absperrventil... - Seite 18 REMKO RBW Hydraulikschema 1 zur REMKO RBW-Wärmepumpe Funktionen: Heizen und Warmwasser Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! 40° Abb. 8: Beispiel 1 - Hydraulikschema RBW A: Wärmrpumpe RBW 3: Heizkreis 1 gemischt B: Öl-/Gaskessel...
- Seite 19 Hydraulikschema 2 zur REMKO RBW-Wärmepumpe Funktionen: Heizen und Warmwasser Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! 40° S 08 Abb. 9: Beispiel 2 - Hydraulikschema RBW A: Wärmrpumpe RBW 3: Solar...
-
Seite 20: Elektrischer Anschluss
REMKO RBW Elektrischer Anschluss 7.1 Allgemeine Hinweise 7.2 Anschlüsse Leistungsplatine GEFAHR! Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen! DI01 GEFAHR! Achtung DI02 Zur Vermeidung von Stromschlägen und Schäden am Gerät ist darauf zu achten, dass DI03 vor dem Herstellen der elektrischen Anschlüsse (Netzstecker mit 2 m Kabel zur... -
Seite 21: Stromlaufpläne
7.3 Stromlaufpläne C2(2uF) COMP AI06 OUT3 6.8K OUT1 OUT2 AI05 OUT4 HW200 AI04 OUT5 AI03 AC-N AI02 AI01 RESET Controller RED BLU BRN BLU Y/G 230V~/50Hz PV input Abb. 11: Elektrisches Schaltschema Brauchwasser-Wärmepumpe 1: PV-Kontakt (potentialfrei) C2(2uF) COMP 230V 230V AI06 OUT3 OUT1... -
Seite 22: Inbetriebnahme
REMKO RBW Inbetriebnahme Kontrolllogik Bevor Sie die Brauchwasser-Wärmepumpe ein- Kompressor schalten beachten Sie, dass 1) Minimale Ausschaltzeit t=2 Minuten der Speicher mit Wasser gefüllt ist. Nach Anforderung des Reglers ist die Stillstands- der elektrische Anschluss 230V/50Hz auf- zeit noch 2 min. - Seite 23 Abtauung 1) Abtaustart a) Laufzeit Kompressor min. Parameter d03. b) Min. Temperatur am Verdampfer unter d01. 2) Abtauende a) Verdampfertemperatur > d02 oder max. Abtau- zeit d04 überschritten. 3) Verdampferventilator aus, 4-Wege-Umschalt- ventil aus. Abb. 16: Kontrolllogik Abtauung A: Abtausignal B: Umschaltventil C: Kompressor D: Ventilatormotor...
-
Seite 24: Bedienung
REMKO RBW Bedienung Funktionen der Bedieneinheit Abb. 17: Tasten der Bedieneinheit Tastenfunktionen - Taste "EIN/AUS" - Taste "Elektrisches Heizelement" Mit dieser Taste wird die Brauchwasserwärme- Mit dieser Taste wird der Elektroheizstab einge- pumpe ein- oder ausgeschaltet schaltet. Die Lüftungsfunktion aktivieren Sie indem (Taste ca. - Seite 25 Abb. 18: Symbole der Bedieneinheit Symbolfunktionen - Sekunde - Heizmodus Kompressor und Heizstab - ° Celsius - Economic Heizmodus, nur Kompressor - ° Fahrenheit - Automatikmodus - Tastatur gesperrt - Urlaubsmodus - Das Gerät ist in Standby wenn die Temperatur erreicht ist - Ungültig - Parametercode zur Einstellung der Schnitt-...
-
Seite 26: Modus Einstellen
REMKO RBW Bedienung Modus Einstellen Inbetriebnahmevorbereitung Es stehen 4 Betriebsmodi zur Verfügung: Hybrid- Modus, Economic-Modus, Automatik-Modus, und Nach dem Einschalten der Stromversorgung Urlaubs-Modus. lädt der Regler für ca. 15 Sekunden die Para- meter hoch. 1: Hybrid-Modus Stellen Sie sicher, dass der Speicher mit Das Wasser wird in Kombination mit der Wärme-... - Seite 27 4: Urlaubs-Modus Betrieb Dieser Modus kann gewählt werden, wenn man über einen bestimmten Zeitraum im Urlaub ist. In diesem Zeitraum ist die Wärmepumpe aus. Es kann ein Abwesenheitsdatum und ein wieder Anwesenheitsdatum programmiert werden. Abb. 23: Urlaubs-Modus Bevor Sie die Anlage verlassen schalten Sie die Wärmepumpe in den Urlaubsmodus.
-
Seite 28: Sollwerteinstellung
REMKO RBW Sollwerteinstellung Berühren Sie im Hauptmenü (Grundansicht) die Pfeiltasten "Rauf" (E) oder "Runter" (F). HINWEISE Nach dem die Sollwert-Temperatur erreicht ist drü- Wird nach Änderung der Werte die "Ein/ cken Sie die Taste "Modus" (B) um die Sollwert- Aus"-Taste betätigt werden die Werte nicht Temperatur abzuspeichern oder drücken Sie die... - Seite 29 Elektrisches Heizelement (Heizstab) Umluftbetrieb Unabhängig welcher Betriebsmodus eingestellt ist, Im Umluftbetrieb stehen dem Gerät RBW 300 PV kann der Heizstab aktiviert werden. Betätigen Sie zwei Ventilatorstufen und dem Gerät RBW 300 PV- dafür die "Elektrisches Heizelement"-Taste (D). Im S nur eine (die mittlere) Ventilatorstufe zur Verfü- Display erscheint das Symbol, dass der Heizstab gung.
- Seite 30 REMKO RBW Einstellen der Uhrzeit Zum Einstellen der Uhrzeit betätigen Sie das Uhr-Symbol. Wenn die Uhrzeit blink, stellen Sie die Uhrzeit mit- tels der Pfeiltasten ein. Zum speichern Drücken Sie die „Modus“-Taste (B). Anschließend stellen Sie das Datum ein. oder...
- Seite 31 Zeitprogramm Zum Einstellen des Tagesprogramms gehen Sie folgendermaßen vor: Möglichkeit 2 Möglichkeit 1 2 sec. 2 sec. 2 sec. 2 sec. 2 sec. Abb. 32: Zeitprogramm - Einstellmöglichkeit 2 Abb. 31: Zeitprogramm - Einstellmöglichkeit 1...
- Seite 32 REMKO RBW Beispiel eines Tagesprogrammeinstellung - Einschalten um 16:30 Uhr 2 sec. oder oder Abb. 33: Zeitprogramm - Beispiel A: Drücken Sie die „UHR“-Taste (C) um auf das C: Wenn die "Stunden/Minuten"-Anzeige blinkt und Zeitprogramm 1 aus zu gelangen, Einstellungen die "Ein/Aus"-Taste (A) gedrückt wird gelangen...
- Seite 33 Einstellen eines Urlaubsprogramms Betätigen Sie die Taste „Modus“ (B) bis das Symbol "Urlaubsmodus" (3) erscheint. Beispiel: Start des Programms am 27 September. 2 sec. oder 5 sec. Abb. 35: Urlaubsmodus A: Betätigen Sie die "Uhr"-Taste (C) um Ihre Ein- gabe zu speichern. B: Warten Sie 5 Sekunden und Ihre Einstellungen werden durchgeführt.
-
Seite 34: Parameter Konfiguration
REMKO RBW Parameter Konfiguration Hauptmenü Hauptdisplay: Um in die Parameterebene zu kommen gehen Sie folgendermaßen vor: 10 sec. oder oder oder oder Abb. 36: Konfiguration der Parameter - Expertenebene A: Die Schritte für die Änderung anderer Parame- terwerte sind die gleichen wie beim Parameter "d02". - Seite 35 Aktivierung der Legionellenfunktion Hauptdisplay: Um in die Parameterebene zu kommen gehen Sie folgendermaßen vor: 10 sec. oder oder oder oder Abb. 37: Aktivierung der Legionellenfunktion g03: Die Schritte für die Änderung anderer Parame- terwerte sind die gleichen wie beim Parameter "g02".
- Seite 36 Entfernen Sie dann den Wiederstand mit dem dieser Anschluss bereits ausgestattet ist. Dieser Wieder- stand sollte bei dem Gerät verbleiben um bei ggf. einen Notlauf bei einer Störung zu gewährleisten. Wird die REMKO RBW-Brauchwasser Wärmepumpe ohne Fühler oder den Wiederstand betrieben, wird ein Fehler im Display angezeigt.
-
Seite 37: Beschreibung
4: Kollektorfüller Aktivierung der PV-Funktion Für den Betrieb der REMKO RBW-Brauchwasser Wärmepumpe in Verbindung mit einer Photovoltaik Anlage haben Sie die Möglichkeit den potentialfreien Kontakt (Abb. 38) Klemme 1 zu verwenden. Zur Optimierung der installierten Anlage sollte noch der nachstehende Parameter auf Ihre Anlage angepasst werden. - Seite 38 REMKO RBW Parameter Parameterliste (Expertenebene) Para- Beschreibung Code Wert Bereich meter Werkseinstellung Werkseinstellung Werkseinstellung Werkseinstellung 5°C Werkseinstellung -1°C Werkseinstellung 5°C Start Abtautemperatur (Verdampfer) -3°C -30~0°C Ende Abtautemperatur (Verdampfer) 13°C 2~30°C Zeit zwischen den Abtauungen 45 min 30~90 min Max. Abtauzeit...
- Seite 39 Parameterliste (Expertenebene) - Fortsetzung Para- Beschreibung Code Wert Bereich meter Verwendeter Speicherfühler Solar 0-unten/1-oben Min. Laufzeit Solarpumpe 15 min 1-30 min Start Temperaturdifferenz Solar 5°C 0~20 K Nachtabsenkung 0/nein 0-nein/1-ja Startzeit Nachtabsenkung 00 h 00~23 h Endzeit Nachtabsenkung 00~23 h Starttemperatur Nachtabsenkung 70°C 40~90°C...
- Seite 40 REMKO RBW Parameterliste (Expertenebene) - Fortsetzung Para- Beschreibung Code Wert Bereich meter Umgebungstemperatur Messwert -9~99°C Speichertemperatur unten Messwert -9~99°C Speichertemperatur oben Messwert -9~99°C Verdampfertemperatur Messwert -9~99°C Sauggastemperatur Messwert -9~99°C Kollektortemperatur Messwert -9~99°C Kompressorstatus Status on/off Elektrischer Heizstab Staus Status on/off...
- Seite 41 Parameterbeschreibung Para- Bezeichnung Beschreibung meter Wenn die Verdampfertemperatur < d01 ist Start Abtautemperatur (Verdampfer) startet der Abtauvorgang Wenn die Verdampfertemperatur > d02 ist Ende Abtautemperatur (Verdampfer) endet der Abtauvorgang Ist die Min. Laufzeit der Wärmepumpe zwi- Zeit zwischen den Abtauungen schen 2 Abtauvorgängen Nach Ablauf der eingestellten Zeit d04 wird die Max.
-
Seite 42: Pflege Und Wartung
REMKO RBW Pflege und Wartung Vorübergehende Außerbetriebnahme Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange Soll die Heizungsanlage während einer längeren Lebensdauer der Wärmepumpe. Zeit (z.B. Urlaub) nicht heizen, darf die Anlage dennoch nicht spannungslos geschaltet werden! Prüfen Sie die elektrischen Anschlüsse... -
Seite 43: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst 13.1 Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untersteh- ender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden. -
Seite 44: Widerstände Der Temperatursensoren
REMKO RBW 13.2 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (KOhm) (°C) (KOhm) 3.8349 1.1771 NTC R-T Tabelle (R25=5KW B25/50=3470K) 3.6955 1.1413 Temp. Widerstand Temp. Widerstand (°C) (KOhm) (°C) (KOhm) 3.5620 1.1068 63.7306 13.6017 3.4340 1.0734 60.3223 13.0057 3.3113 1.0412... - Seite 45 Temp. Widerstand Temp. Widerstand NTC R-T Tabelle (R25=50.000KW B25/50=3950K) (°C) (KOhm) (°C) (KOhm) Temp. Widerstand Temp. Widerstand 43.818 11.182 (°C) (KOhm) (°C) (KOhm) 41.956 10.799 2009.2 232.60 40.185 10.431 1869.0 220.13 38.500 10.078 1739.6 208.40 36.896 9.7393 1620.2 197.38 35.368 9.4134 1509.8 187.02...
- Seite 46 REMKO RBW Temp. Widerstand Temp. Widerstand (°C) (KOhm) (°C) (KOhm) 3.6923 2.6457 3.5887 2.5756 3.4876 2.5077 3.3903 2.4420 3.2978 2.3783 3.2052 2.3166 3.1172 2.2568 3.0320 2.1989 2.9497 2.1427 2.8699 2.0882 2.7927 2.0354 2.7180...
-
Seite 47: Gerätedarstellung Und Ersatzteile
Gerätedarstellung und Ersatzteile Abb. 39: Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten... -
Seite 48: Ersatzteilliste
REMKO RBW Ersatzteilliste Bezeichnung RBW 300 PV RBW 300 PV-S Ab Seriennummer: 1422F... 1423F... Verkleidung vorne 1110737 1110737 Verkleidung oben 1110738 1110738 Bedieneinheit 1110739 1110739 Magnetventil 1110740 1110740 Hochdruckschalter 1110741 1110741 Kompressor 1110742 1110742 Thermostatisches Expansionsventil 1110743 1110743 Wärmetauscher 1110754 1110754 Ventilatorflügel... -
Seite 49: Index
Index Mindestabstände ......13 Anschlüsse Leistungsplatine ....20 Aufstellung . - Seite 50 REMKO RBW...
- Seite 52 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
