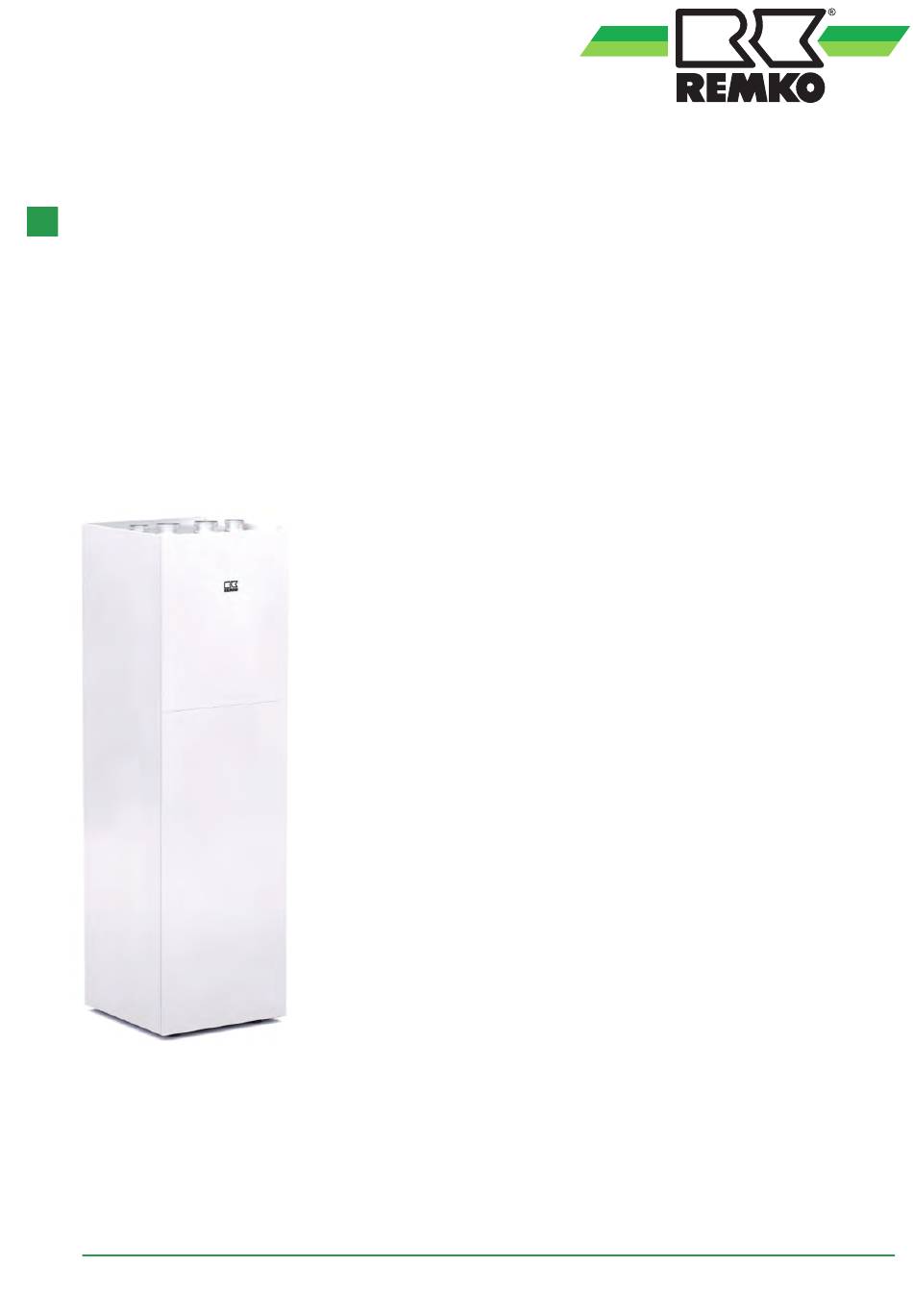

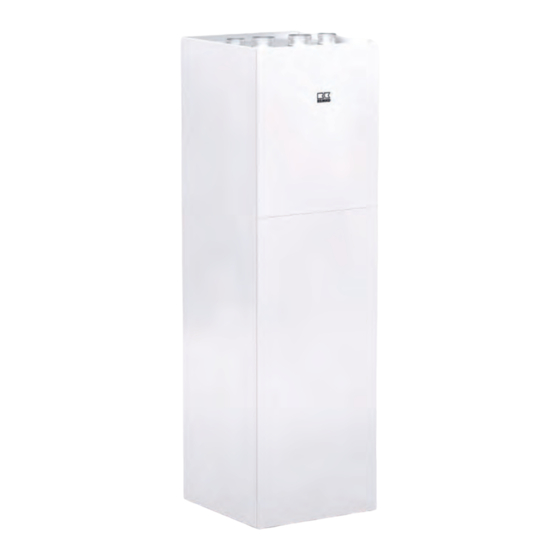

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie MWL Modulare Wohnungswärmepumpe MWL 35 Anleitung für den Fachmann 0264-2021-02 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R410A aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie MWL Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen. -
Seite 6: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Gesamtsystem Baureihe MWL 35 Wasser/Wasser Wärmepumpe inkl. System zentrale Wohnraumlüftung Heizen, Brauchwassererwärmung Funktion und Lüften Spannungsversorgung V/Ph/Hz 400/3~/50 Max. Stromaufnahme 3,7/16,4 (Wärmepumpe/Wärmepumpe mit Zusatzheizung) Max. Leistungsaufnahme 0,75/3,75 (Wärmepumpe/Wärmepumpe mit Zusatzheizung) Schallleistungspegel nach dB(A) DIN EN 12102:2008-09 und ISO 9614-2 Schalldruckpegel LpA dB(A) Absicherung bauseits... - Seite 8 REMKO Serie MWL Grundfüllmenge Wärmepumpenmodul/Kältekreis 0,27 Spannungsversorgung V/Ph/Hz 230/1~/50 Max. Stromaufnahme 16,4 Nenn-Stromaufnahme bei W10/20/W35 2,22/2,03 Nenn-Stromaufnahme bei W10/20/W55 3,39/3,44 Nenn-Leistungsaufnahme bei W10/20/W35 0,47/0,44 Nenn-Leistungsaufnahme bei W10/20/W55 0,69/0,71 Max. Leistungsaufnahme 3,75 Temperatur Einstellbereich Wärmepumpe °C bis 60 Nenn-Volumenstrom Wasser 0,44/0,58 (nach EN 14511, bei ∆t 5 K) W10 W35/W20 W35...
- Seite 9 Modul Lüftungsgerät MLG 70 Modell MLG 70 Funktion Feuchteschutz Zentrale kontrollierte Wohnraumlüf- System tung mit WRG Regelung Bedarfsabhängig Automatische bedarfsgerechte Lüftung Serie Sommer Bypass Lüftungsmanager Handy-App, EC-1, SC-Touch Spannungsversorgung V/Ph/Hz 230/1~/50 Leistungsaufnahme (Nenn./max.) 23,8/41,8 Spez. elektr. Leistungsaufnahme nach DlBt 0,33 Stromaufnahme (Nenn./max.) 0,1/0,18 Schutzart...
-
Seite 10: Geräteabmessungen
REMKO Serie MWL 2.2 Geräteabmessungen Abb. 1: Abmessungen MWL 35 Abmessungen in mm MWL 35 2042 Abmessungen in mm MLG 70 MWP 35 MTS 150 Elektromodul... -
Seite 11: Gerätebeschreibung Und Systemaufbau
Sie haben sich bei der Modularen Wohnungs-Wär- mepumpe MWL 35 für das einzigartige „Komplett- system Wärmepumpe mit Lüftung“ der Firma REMKO entschieden. Aufgebaut als Mehrkompo- nentensystem wird das Produkt für Neubau und Sanierung – speziell für den Wohnungsbau im Mehrfamilienhausbereich – eingesetzt. Etwa ein Drittel der Wohnfläche in Deutschland wird über... - Seite 12 REMKO Serie MWL Modul Wärmepumpe MWP 35 Das Wärmepumpenmodul besteht aus einem vollhermetischen – und somit wartungsfreien – vollständigen Kälteaggregat, das alle notwendigen Komponenten des Kältekreises beinhaltet. Zum Einsatz kommt ein leiser und vollmodulierender Verdichter (Inverter-Technologie), der sich energiesparend dem Heizbedarf der Wohneinheit leistungstechnisch anpasst.
- Seite 13 3 Liter Volumens innerhalb der Rohrleitungen (ab Ausgang Trinkwasserspeichermo- duls) bleibt. Somit fällt man nicht in die Trinkwasserverordnung (siehe Kapitel 3 „Die Trinkwasserverordnung in Verbindung mit den REMKO Wärmepumpen“). Aus diesem Grund ist keine zusätzliche Zirkulationsleitung notwendig, die – neben weiteren Installationskosten – höhere Stromkosten und thermische Abstrahlverluste zur Folge hätte.
- Seite 14 REMKO Serie MWL Modul Lüftungsgerät MLG 70 Jede Immobilie, die heutzutage saniert und neu gebaut wird, soll gemäß der heutigen Energieeinsparverord- nung möglichst „luftdicht“ konstruiert werden. Moderne Gebäudehüllen fördern demzufolge bei nicht ausrei- chender Lüftung leichter die Schimmelbildung innerhalb der Wohnräume und gefährden somit langfristig die Gebäudesubstanz.
- Seite 15 φ Abb. 5: Funktionsweise Lüftungsmodul A: Lüftungsmodul a: Außenluft 1: Überstromluftdurchlässe b: Fortluft 2: Küche / Bad c: Abluft 3: Schlaf- und Wohnräume d: Zuluft 4: Fühler rel. Luftfeuchte...
- Seite 16 4: Fußbodenheizung Warmwasser Aus 5: Warmwasser Kaltwasser Ein Die REMKO Modulare Wärmepumpe MWL 35 wird innerhalb der Wohneinheit möglichst zentral im Technik- raum/Küchenhochschrank installiert, damit die Rohrleitungen (Warmwasser und Lüftung) kurz dimensioniert werden können und somit ein geringerer Installationsaufwand entsteht.
- Seite 17 (abhängig von Anzahl und Größe der Wohneinheiten) ausreichend dimensionierten (dampfdiffusionsdichten) Quellen-Pufferspeicher auf beispielswiese konstante 20 °C hält. Dazu können nach Leistungsbedarf alle Wärmepumpenserien von REMKO eingesetzt werden. Der Pufferspeicher liefert dabei in der Regel die üblichen Maße, die sich in jedem Technik- und Heizungsraum unterbringen lassen.
- Seite 18 (mit z.B. 45 °C) realisieren. Benutzerdefinierte Warmwasser-Temperaturen können komfortabel über den Wärmepumpenmanager programmiert werden. Die folgende Tabelle zeigt eine erste Übersicht, welche REMKO Wärmepumpen als Quellen-Wärmeerzeuger - in Abhängigkeit der installierten MWL 35 - eingesetzt werden können. Beispiel: Bei 10 Wohneinheiten und somit 10 installierten MWL 35 Wärmepumpen würde eine WKF 120 Duo als Quellen-Wärmepumpe ausgewählt werden.
- Seite 19 Quelle Wärmepumpe Heizleistung MWL 35 max. anzuschließende Einsatzbereich Heizen Q20/W40 MWL 35 WSP 80 6,00 WSP 110 8,00 WSP 140 10,00 WSP 180 17,00 WSP 140 Duo 20,00 WSP 180 Duo 34,00 SQW 400 Single 45,00 SQW 400 Duo 70,00 SQW 400 Triple 100,00 SQW 400 Quattro...
- Seite 20 B: Modul Wärmepumpe 10: Schlaf- und Wohnräume C: Modul Trinkwasserspeicher 11: Fußbodenheizung Wärmeerzeuger Quellenpufferspeicher 12: Warmwasser (hier als Beispiel: Luft/Wasser 13: Kaltwasser Wärmepumpe REMKO LWM inkl. Umwälz- Quelle Vorlauf pumpe) Quelle Rücklauf Quellenpuffer 20 °C Heizkreis Rücklauf E-Heizstab PV-Strom Heizkreis Vorlauf...
- Seite 21 Temperatur erreicht ist. Diese Art der In der Heizperiode werden Inverter-Wärmepumpen Leistungsregelung ist sehr uneffizient. Die Leis- praktisch immer durchlaufen. Das ganze bei tungsregelung der REMKO Inverter-Wärmepumpe maximal möglicher Effizienz. erfolgt modulierend und wird an den tatsächlichen Bedarf angepasst. In die Elektronik ist ein Fre-...
- Seite 22 Kältemittel bei niedrigem Druck auch bei niedrigen Wärmequellentemperaturen durch Abb. 10: Behaglichkeitsbereich Die Firma REMKO GmbH & Co. KG bestätigt hiermit, dass das gelieferte Produkt der Positivliste der UBA entspricht. Die Trinkwasserverordnung in Verbindung mit den REMKO Wärmepumpen Unter gewissen Voraussetzungen fallen Trinkwassersysteme unter die Trinkwasserverordnung.
- Seite 23 Übersicht über Klein- und Großanlagen und die zugeordneten Merkmale 1 und 2 Planung (Betrachtung Speicher- und Leitungsvolumen) Leitungsvo- lumen (TW- Anforderungen Erwärmer bis an Bau Leitungsvo- Art des Speichervo- Entnahme- (resultiert aus lumen Gebäudes lumen stelle) Spalte 2 und 3) Definition Ein- und egal...
-
Seite 24: Montage
REMKO Serie MWL Montage 4.1 Allgemeine Montagehinweise Zur Installation der Gesamtanlage ist diese Anleitung zu beachten. Das Gerät sollte in der Originalverpackung so nah wie möglich an den Montageort gebracht werden, um Transportschäden zu vermeiden. Das Gerät ist auf sichtbare Transportschäden zu kontrollieren. -
Seite 25: Montage Und Installation
4.2 Montage und Installation Schließen Sie die elektrische Zuleitung und optio- nale Peripherie (Außenfühler/Fernbedienung) bau- Aufstellung der Wärmepumpe seitig an den entsprechenden Reihenklemmen an. Beachten Sie dazu den Kabelzugplan. Nach erfolgter Vorverrohrung und der Kabelverle- gung stellen Sie das Gestell entsprechend am gewünschten Standort auf. - Seite 26 REMKO Serie MWL Schließen Sie die Hydraulik z.B. mit Hilfe von Pan- Setzen Sie nun das Trinkwasserspeicher-Modul in zerschläuchen an der Kugelhahnschiene in der das Gestell ein. Wärmepumpe und den Wandanschlüssen an. Verwenden Sie manuelle Entlüfter an den Anschlüssen Quelle (VL/RL) und Heikreis (VL/RL) Abb.
- Seite 27 Achten Sie bitte darauf, dass die Position des Bewegen Sie ggf. den Hebel über dem Fach des Speichers durch exaktes Überlappen der Stahl- Wärmepumpenmoduls vollständig nach oben. ösen und der Einnietmutter eine problemlose Ver- Setzen Sie nun das Wärmepumpen-Modul in das schraubung an das Gestell ermöglicht.
- Seite 28 REMKO Serie MWL Stellen Sie nun das Lüftungsmodul auf das voll- ständig heruntergefahrene Liftblech und schieben Sie es bis zum Anschlag über die Gleitschienen in das Gerät hinein. Abb. 25 Die MWL hat nun den Status gemäß der Abb. Abb. 26erreicht.
- Seite 29 Verbinden Sie gemäß der Beschriftung die Stecker mit den Anschlüssen am Elektromodul. Abb. 33 Achtung: Wir empfehlen die Steckverbindungen sorgfältig auf Ihre korrekte Position zu überprüfen. Abb. 30 Setzen Sie nun das Elektromodul in das Fach zwi- schen Wärmepumpen- und Lüftungsmodul ein. Abb.
- Seite 30 REMKO Serie MWL Die MWL hat nun den Status gemäß der Abb. Befestigen Sie die Seitenwände wie in der Abb. mit Abb. 36 erreicht. den mitgelieferten Schrauben am Gestell. Abb. 38 Die MWL hat nun den Status gemäß der Abb.
- Seite 31 Abb. 40 Befestigen Sie zum Schluss die Seitenwände zusätzlich mit zwei weiteren Schrauben am Dach- blech der MWL. Abb. 41 Die Gerätemontage der MWL ist beendet. Abb. 42...
-
Seite 32: Hydraulischer Anschluss
REMKO Serie MWL Hydraulischer Anschluss Abb. 43: Hydraulikschema Quelle/Heizungsraum 6: Kaltwasser II: 1. Wohneinheit a: Außenluft III: weitere Wohneinheiten (kongruent) b: Fortluft A: Modul Lüftungsgerät c: Abluft B: Modul Wärmepumpe d: Zuluft C: Modul Trinkwasserspeicher e: Quelle Vorlauf 1: Überstromluftdurchlässe Quelle Rücklauf... - Seite 33 HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden. Eine Überprüfung des Anlagenwassers sollte bei jeder Wartung mind. jedoch ein mal jährlich vorgenommen werden.
- Seite 34 REMKO Serie MWL Verrohrung des MWL-Gestells 13 14 15 16 Abb. 44: Verrohrung des MWL-Gestells Kugelhahnschiene Anschluss von Quelle 11: Kupferrohr inkl. Isolierung - Quelle RL ankommend 12: Kupferrohr inkl. Isolierung - Heizung RL (TW- Speicher WP-Modul) Kugelhahnschiene Anschluss zur Quelle abge- 13: Anschluss Modul TWS ...
-
Seite 35: Lüftungsanschluss
Lüftungsanschluss Schablone Lüftungsanschlüsse Wand / Rückseite Kaltwasser Warmwasser Kaltwasser Heizkreis Heizkreis Quelle Quelle (Eintritt) (Abgang) (Abgang) (Vorlauf) (Rücklauf) (Rücklauf) (Vorlauf) 28mm 3/4" AG flachdichtend 72 mm 155 mm 72 mm 72 mm 36 mm 470 mm Gerätemitte 80 mm 57 mm 80 mm 51 mm 51 mm... -
Seite 36: Korrosionsschutz
REMKO Serie MWL Korrosionsschutz Geltungsbereich der VDI 2035: Trinkwassererwärmungsanlagen nach Wenn die metallischen Werkstoffe einer Heizan- DIN 4753 (nur Blatt 1) lage korrodieren, ist stets Sauerstoff im Spiel. Auch Warmwasserheizungsanlagen nach der pH-Wert und der Salzgehalt spielen dabei eine DIN EN 12828 innerhalb eines Gebäudes bis tragende Rolle. -
Seite 37: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser
HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden. Eine Überprüfung des Anlagenwassers sollte bei jeder Wartung mind. jedoch ein mal jährlich vorgenommen werden. -
Seite 38: Elektrischer Anschluss
REMKO Serie MWL Elektrischer Anschluss 8.1 Kabelzugplan und Anschluss EC-1 Regler Kabelzugplan Unterverteilung (bauseits) Klemmblock MWL 35 (rückseitig) Ethernet-Schnittstelle / Patchkabel (LAN-Kabel) Netzzuleitung MWL (400V/3~/50Hz) Spannungsversorgung EC-1-Regler Spannungsversorgung Smart-Control Touch Kommunikation Touch-Regler (z.B 2 x 0,75 mm² geschirmt) EC-1 Regler... - Seite 39 Installation EC-1 Regler, Touch Regler und Außenfühler Abb. 48: Klemmblock (rückseitig auf Höhe des Elektromoduls) Beachten Sie bitte, dass für die Kommunikation des Touch Reglers zusätzlich das Ethernet Kabel ange- schlossen werden muss Der Ethernet Anschluss befindet sich an der Rückseite...
-
Seite 40: Stromlaufpläne
REMKO Serie MWL 8.2 Stromlaufpläne Draufsicht Schaltkasten... - Seite 41 -Pin Spannungsv. 230V -S25 ->ST1.1-5|K1-11|K2-21 EVU Sperre ->ST1.2-5/6 -Pout1 Spannungsv. 230V ->ST3.1-2/3 -Pout2 Spannungsv. 230V -S27 ->ST2.1-3 DHCP Modus Brücke = DHCP -A10 Spannungsv. 230V -S28 ->ST3.1-4/5/6/7/8/9 Tacho Zuluft ->ST4.2-16 -A11 -S29 Spannungsv. 230V Tacho Abluft ->ST4.1-1/2/3/4/5/6 ->ST4.2-17 -A40 Primärpumpe ->ST3.2-16/17 -A13 Spannungsv.
- Seite 42 REMKO Serie MWL -S20 Volumenstrom ->ST3.2-12/13/14 -S21 Volumenstrom Quelle ->ST3.2-15 -S46/S47 Außenluft T. & %rF ->ST4.3-4/5/6/7 -S48/S49 Abluft T. & %rF ->ST4.3-8/9/10/11 -S01 Zuluft Temperatur ->ST4.2-1/2 -S02 Fortluft Temperatur ->ST4.2-3 -RJ45 RJ45 RJ45 Netzwerk / Touch ->ST1.3-RJ45 -S03 Rücklauftemperatur ->ST3.2-1/2...
- Seite 43 Kommunikation ->LAN- / WLAN Adapter Smart-Control Bedienteil RJ45 RJ45 Kommunikation ->ST1.3-RJ45 +12V Smart-Control Touch -SC/RS +12V Spaqnnungsv. 12V ->X1-12V/GND Raumsensor -RT/RS Komm. EC-1/RS ->X1-A3/B3 Spannungsv. 230V ->X1-L/N Raumthermostat EC-1...
- Seite 44 REMKO Serie MWL -ST1 Spannungsv. 230V ->SMT I/O-Pin ST1.1 -ST1 Spannungsv. 230V ->ST3.1-1 -ST1 Spannungsv. 230V ->K1-11/21 -ST1 Spannungsv. 230V ->SMT I/O-Pin -ST1 Ausgang 230V ->SMT I/O-A12 ST1.2 -ST1 +12V Spannungsv. 12V ->SMT I/O-12V/GND -ST1 Kommunikation ->SMT I/O-B3/A3 -ST1 Digitaleingang ->SMT I/O-S21...
- Seite 45 Spannungsv. 230V Spannungsv. 230V ->EHZ-L/N ->ST1.1-3/4 Potentialfreier Kontakt ->SMT I/O-A32/A13 Spannungsv. 230V ->SMT I/O-Pin -ST2 -EHZ Potential Erde Elektro Heizstab STB 85°C ST2.1 ->ST1-PE 230V-3kW -ST2 Spannungsv. 230V ->K1-14/24 -ST2 Spannungsv. 230V ->SMT I/O-Pout2 ST2.2 -S08 -ST2 Spiechertemp. oben Analogeingang PT1000 PT1000 ->SMT I/O-S08 -S09...
- Seite 46 REMKO Serie MWL -ST3 Potential Erde ST3.1 ->ST2-PE -ST3 -ST3 Spannungsv. 230V Spannungsv. 230V ->EMI_IN-L/N ->ST1.1-2|SMT I/O-Pout1 -ST3 Ausgang 230V Primärpumpe ->SMT I/O-A10 230V -A10 Zonenventil 230V -ST3 Ausgang 230V -A20/A21 ->SMT I/O-A20/A21 Mischerventil 230V -S03 Rücklauftemperatur PT1000 -ST3 ST3.2...
- Seite 47 -ST4 Potential Erde ->ST3-PE ST4.1 -ST4 Ausgang 230V Lüfter Zuluft ->SMT I/O-A11 230V Lüfter Abluft 230V ST4.2 -S01 -ST4 Zuluft Temperatur Sensoreingang PT1000 PT1000 ->SMT I/O-S01 -S02 -ST4 Fortluft Temperatur Sensoreingang PT1000 PT1000 ->SMT I/O-S02 -ST4 -S46/S47 Sensoreingang 0-5V Außenluft T. & %rF ->SMT I/O-S46/S47 0-5V -ST4...
- Seite 48 REMKO Serie MWL -INV Spannungsv. 230V -> ST3.1-1/2/3 Hochdruckschalter Öffner Kontakt -INV Kommunikation -> ST3.2-19/20 +390V Verdichter 400V...
-
Seite 49: Vor Der Inbetriebnahme
Beachten Sie vor der Inbetriebnahme unbedingt folgende Punkte: E-Heizer: Elektroheizer EHZ: Elektroheizer Die Heizungsanlage ist nach VDI 2035 mit VE- EVU: Energie-Versorgungs-Unternehmen Wasser gefüllt. Wir empfehlen die Zugabe von Heizkreis REMKO Heizungsvollschutz (siehe Kapitel Komm.: Kommunikation "Korrosionsschutz"). NTC: Temperatursensor Primärp.: Primärpumpe PWM: Puls-Weiten-Modulation HINWEIS! Spannungsv.: Spannungsversorgung... -
Seite 50: Inbetriebnahme
REMKO Serie MWL Inbetriebnahme Pflege und Wartung Internetvariante Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange EC-1 Variante Lebensdauer der Wärmepumpenanlage. Touch-Display Variante Die Anlage muss frei von Verschmutzung, Bewuchs und sonstigen Ablagerungen Touch-Display und Hinweise zur Inbetrieb- gehalten werden. -
Seite 51: Gerätedarstellung
Gerätedarstellung 13.1 Gerätedarstellung Gesamtgerät Abb. 49: Explosionszeichnung Gesamtgerät... -
Seite 52: Gerätedarstellung Gestell
REMKO Serie MWL 13.2 Gerätedarstellung Gestell 1.10 1.11 1.12 1.13 1.17 1.18 1.19 1.20 1.24 1.23 1.22 1.25 1.26 Abb. 50: Explosionszeichnung Gestell... -
Seite 53: Gerätedarstellung Wärmepumpenmodul Mwp 35
13.3 Gerätedarstellung Wärmepumpenmodul MWP 35 3.28 3.26 3.18 3.17 3.13 3.29 3.32 3.15 3.21 3.23 3.31 3.30 3.10 3.33 3.16 3.27 3.22 3.11 3.14 3.24 3.12 3.20 3.19 Abb. 51: Explosionszeichnung Wärmepumpenmodul MWP 35... -
Seite 54: Gerätedarstellung Lüftungsmodul Mlg 70
REMKO Serie MWL 13.4 Gerätedarstellung Lüftungsmodul MLG 70 5.19 5.17 5.22 5.10 5.16 5.15 5.13 5.12 5.14 5.11 Abb. 52: Explosionszeichnung Lüftungsmodul MLG 70... -
Seite 55: Begriffe Allgemein
Begriffe allgemein EVU-Abschaltung Von den Energieversorgungsunternehmen (EVU) Abtauung werden für die Nutzung von Wärmepumpen Son- Ab Außentemperaturen unter 5° C kann sich Eis dertarife angeboten. Die Sondertarife sind i. d. R. am Verdampfer von Luft/Wasser-Wärmepumpen mit Sperrzeiten verbunden. dabei dürfen gesetzlich bilden. - Seite 56 REMKO Serie MWL Jahresarbeitszahl Monoenergetischer Betrieb Das Verhältnis der von der Wärmepumpenanlage Die Wärmpumpe deckt einen Großteil der benö- abgegebenen Wärmemenge zu der in einem Jahr tigten Wärmeleistung ab. An wenigen Tagen zugeführten elektrischen Energie entspricht der ergänzt bei tiefen Außentemperaturen ein elektri- Jahresarbeitszahl.
- Seite 57 Splitgerät Bauform, bei der ein Geräteteil außerhalb und der andere innerhalb des Gebäudes aufgestellt ist. Die Einheiten sind durch kältemittelführende Rohre miteinander verbunden. Verdampfer Wärmeaustauscher einer kältetechnischen Anlage, der durch Verdampfen eines Arbeitsmediums seiner Umgebung (zum Beispiel Außenluft) Wär- meenergie bei niedriger Temperatur entzieht. Verflüssiger Wärmetauscher einer kältetechnischen Anlage, der durch Verflüssigung eines Arbeitsmediums...
-
Seite 58: Index
REMKO Serie MWL Index Bestimmungsgemäße Verwendung ... 5 Recycling ......6 COP . -
Seite 60: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
