Bedienungs- und
Installationsanleitung

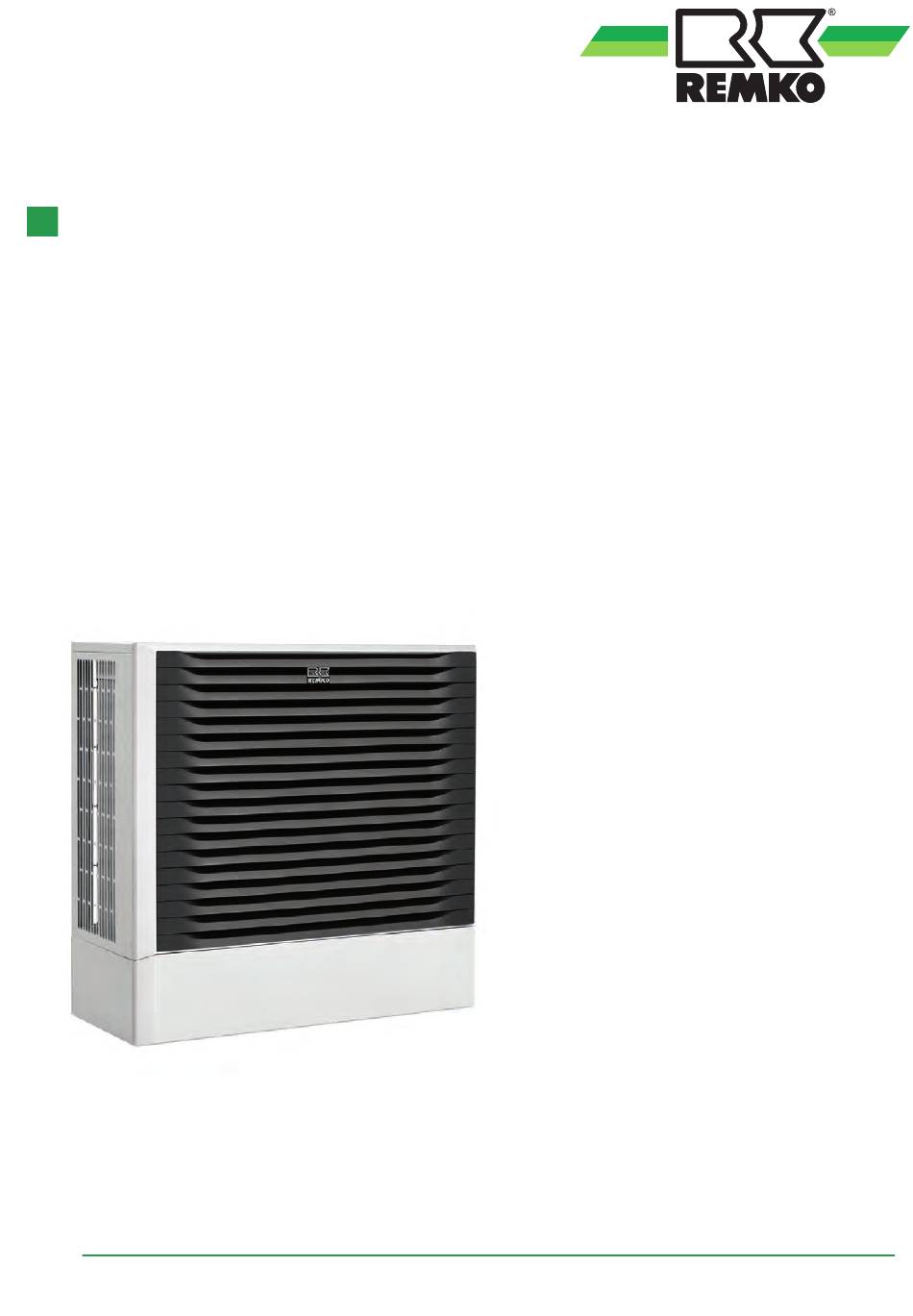

REMKO Serie WKM Pro
Monobloc-Wärmepumpen
System Luft/Wasser zum Heizen und Kühlen
WKM 85 Pro, WKM 105 Pro, WKM 135 Pro, WKM 175 Pro
WKM 135 Pro Duo, WKM 175 Pro Duo
Anleitung für den Fachmann
0390-2025-07 Version 1, de_DE
Vor Beginn aller Arbeiten Anleitung lesen!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMKO WKM Pro Serie

Inhaltszusammenfassung für REMKO WKM Pro Serie

  • Seite 1 Bedienungs- und Installationsanleitung REMKO Serie WKM Pro Monobloc-Wärmepumpen System Luft/Wasser zum Heizen und Kühlen WKM 85 Pro, WKM 105 Pro, WKM 135 Pro, WKM 175 Pro WKM 135 Pro Duo, WKM 175 Pro Duo Anleitung für den Fachmann 0390-2025-07 Version 1, de_DE...
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........5 1.3 Kennzeichnung von Hinweisen....................... 5 1.4 Personalqualifikation........................6 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Sicherheitshinweise für den Betreiber..................... 6 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten.........
  • Seite 4 REMKO Serie WKM Pro Begriffe allgemein..........................65 Index..............................68...

  • Seite 5: Sicherheits- Und Anwenderhinweise

    Sicherheits- und Warnung vor feuergefährlichen Stoffen! Anwenderhinweise Das Kältemittel R290 erfüllt die Anforderungen an die europäische F-Gase-Verordnung. 1.1 Allgemeine Sicherheitshinweise Das Gerät darf nicht in Räumen betrieben werden. Lesen Sie vor der ersten Inbetriebnahme des Die Geräte dürfen weder verbrannt, angebohrt Gerätes oder deren Komponenten diese Anlei- oder eingestochen werden.

  • Seite 6: Personalqualifikation

    REMKO Serie WKM Pro 1.4 Personalqualifikation Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise Das Personal für Inbetriebnahme, Bedienung, werden durch Signalworte eingeleitet, die das Wartung, Inspektion und Montage muss entspre- Ausmaß der Gefährdung zum Ausdruck bringen. chende Qualifikation für diese Arbeiten aufweisen.

  • Seite 7: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten

    Alle Gehäuseteile und Geräteöffnungen, z.B. Kältemittelaustritt in Kombination mit entspre- Luftein- und -austrittsöffnungen, müssen frei chender Zündquellen führt zu Explosion. Jeg- von fremden Gegenständen, Flüssigkeiten liche Zündquellen sind daher zu jeder Zeit vom oder Gasen sein. Arbeitsbereich fernzuhalten! Dazu gehört auch das Zigarette rauchen.

  • Seite 8: Verdrahtung

    REMKO Serie WKM Pro Reparaturen an geschlossenen Kompo- 2. Stellen Sie sicher, dass Dichtungsmateria- nenten lien nicht derart verändert sind, dass brennbare Gase oder Gegenstände in das Innere der Vor der Reparatur von geschlossenen Kompo- Komponente eindringen könnten. nenten/Gehäuseteilen muss das Gerät span- nungsfrei geschaltet werden.

  • Seite 9: Eigenmächtiger Umbau Und Veränderungen

    Entleeren des Systems und Vakuumieren Vor dem Befüllen muss das System auf Dich- tigkeit geprüft werden (Drucktest!). Nach der Wenn der Kältekreislauf für Reparaturen oder Befüllung und vor der Inbetriebnahme muss aus anderen Gründen geöffnet werden muss, das System nochmals auf Undichtigkeiten so ist dies sicher und mir fachmännischen geprüft werden.

  • Seite 10: Gewährleistung

    Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen.

  • Seite 11: Technische Daten

    Technische Daten 2.1 Produktdaten WKM 85 Pro - WKM 175 Pro WKM 85 Pro - WKM 105 Pro Baureihe WKM 85 Pro WKM 105 Pro Funktion Heizen oder Kühlen System Luft/Wasser Wärmepumpenmanager Smart-Control Touch Pufferspeicher Notwendig Elektrische Zusatzheizung eingebaut / Nennleistung Serie dreistufig / 6 Trinkwassererwärmung (Umschaltventil) Extern...
  • Seite 12 REMKO Serie WKM Pro WKM 85 Pro - WKM 105 Pro (Fortsetzung) Baureihe WKM 85 Pro WKM 105 Pro Kühlleistung / Kompressorfrequenz / EER Kühlleistung min. - max. 1,2-7,5 1,2-9,0 bei A35/W7 kW/Hz/EER 3,75/49/3,42 5,1/49/3,31 bei A35/W18 kW/Hz/EER 4,43/49/4,48 6,7/49/4,33 Einsatzgrenze Heizen °C...
  • Seite 13 Baureihe WKM 85 Pro WKM 105 Pro Schalldruckpegel LpA dB(A) 30/30/38 31/31/40 Min./Nenn./Max. Tonhaltigkeit dB(A) Abmessungen ohne Montagesockel (Höhe/Breite/Tiefe) 1017 x 1267 x 470 Abmessungen mit Montagesockel (Höhe/Breite/Tiefe) 1234 x 1267 x 470 Schutzart IPX4 Gewicht COP = coefficient of performance gemäß EN 14511, VDE geprüft COP = coefficient of performance gemäß...
  • Seite 14 REMKO Serie WKM Pro Baureihe WKM 135 Pro WKM 175 Pro bei A7/W45 kW/Hz/COP 9,83/55/4,13 13,73/55/4,10 bei A7/W55 kW/Hz/COP 9,38/55/3,38 13,04/55/3,28 bei A2/W55 kW/Hz/COP 7,0/55/2,60 11,3/55/2,94 bei A-7/W55 kW/Hz/COP 7,86/69/2,46 10,55/64/2,43 Heizleistung / Kompressorfrequenz / COP bei A-7/W34 kW/Hz/COP 9,77/77/3,39...

  • Seite 15: Produktdaten Wkm 135 Pro Duo / Wkm 175 Pro Duo

    Baureihe WKM 135 Pro WKM 175 Pro Druckverlust extern (Heizsystem) pro Wärmepumpe Max. Luftvolumenstrom pro Wärmepumpe 4500 6000 Max. Betriebsdruck Wasser pro Wärmepumpe " Hydraulischer Anschluss, Vorlauf/Rücklauf AG Zoll Rohrdurchmesser Sammelleitung CU-Rohr bauseits zu verwenden pro Wärmepumpe Schallleistungspegel dB(A) 55/55/65 58/58/66 Min./Nenn./Max.
  • Seite 16 REMKO Serie WKM Pro Baureihe WKM 135 Pro Duo WKM 175 Pro Duo Energieeffizienzklasse Average A+++/A+++ SCOP 35/55 °C 5,26/4,03 5,43/4,16 Heizleistung / Kompressorfrequenz / COP bei A12/W35 kW/Hz/COP 23,34/55/5,68 32,34/55/5,61 bei A7/W35 kW/Hz/COP 20,10/55 /5,04 28,66/55 /5,15 bei A2/W35...
  • Seite 17 Baureihe WKM 135 Pro Duo WKM 175 Pro Duo Nenn-Leistungsaufn. bei A2/W35 je WP 1,87 2,81 Max. Leistungsaufnahme 2 x 4,24 2 x 5,4 Leistungsfaktor bei A7/W35 (cosφ) 0,98 Absicherung bauseits, empfohlen (pro Wär- A Träge 3 x 16 mepumpe) Nenn-Volumenstrom Wasser 2 x 1,74 2 x 2,46...

  • Seite 18: Produktdatenblatt Raumheizgeräte

    REMKO Serie WKM Pro 2.3 Produktdatenblatt Raumheizgeräte Average condition Baureihe WKM 85 Pro WKM 105 Pro WKM 135 Pro WKM 175 Pro Energieeffizienzklasse Heizen A+++/A+++ 35 °C/55 °C Wärmenennleistung P rated 4,86/4,63 7,1/7,4 11,04/11,54 13,34/12,7 Raumheizungs-Energieeffizienz 206/165 208/160 206/158 214/163 hs 35 °C/55 °C...

  • Seite 19: Geräteabmessungen

    2.4 Geräteabmessungen WKM 85 Pro, WKM 105 Pro und WKM 135 Pro ohne Montagesockel 1267,00 410,20 470,00 789,00 231,00 118,00 82,00 70,00 Abb. 1: Geräteabmessungen (Alle Maße in mm)
  • Seite 20 REMKO Serie WKM Pro WKM 85 Pro, WKM 105 Pro und WKM 135 Pro mit Montagesockel 1267,00 470,00 100,00 84,00 1016,00 231,00 82,00 118,50 71,00 Abb. 2: Geräteabmessungen (Alle Maße in mm)
  • Seite 21 WKM 175 Pro ohne Montagesockel 1293,00 437,30 502,00 789,00 244,00 130,00 100,00 71,00 Abb. 3: Geräteabmessungen (Alle Maße in mm)
  • Seite 22 REMKO Serie WKM Pro WKM 175 Pro mit Montagesockel 1292,00 502,00 100,00 126,00 1041,00 789,00 244,00 130,27 100,00 71,00 Abb. 4: Geräteabmessungen (Alle Maße in mm)

  • Seite 23: Schema Kältekreislauf

    2.5 Schema Kältekreislauf 17 18 Abb. 5: Schema Kältekreislauf A: Kälte-Kreis 12: Wasser-Durchflussmesser B: Hydraulik-Kreis 13: Gas-Abscheider Platten Wärmetauscher 14: Sicherheitsventil 4-Wege-Umschaltventil 15: Rückschlagklappe Interner Wärmeübertrager 16: Rücklauffühler Rückschlagventil 17: Hochdruck Sensor Filter 18: Austrittstemperatur Fühler Kapillarrohr 19: Temperatur Fühler Elektronisches Expansionsventil 20: Niederdruck Sensor Kompressor...

  • Seite 24: Einsatzgrenzen Wärmepumpe Im Monovalenten Betrieb

    REMKO Serie WKM Pro 2.6 Einsatzgrenzen Wärmepumpe im monovalenten Betrieb WKM Pro -2,5; 75 +25; 75 -10; 70 -25; 60 -25; 20 -2,5 Abb. 6: Einsatzgrenzen A: Außentemperatur [°C] B: Heizwasser-Vorlauftemperatur [°C] Außentemperatur [°C] -2,5 Vorlauftemperatur [°C]...

  • Seite 25: Pumpenkennlinien Und Druckverluste Ladepumpe

    2.7 Pumpenkennlinien und Druckverluste Ladepumpe Grundfos Pumpe WKM 175 Pro Abb. 7: Leistungsbereich der Grundfos UPMXL 25-125 p: Leistungsaufnahme [kPa] Q: Anforderung [l/s bzw. m /h ] H: Förderhöhe [m] Externe Steuerung via Analog-In PWM-Signal. Die Toleranzen jeder Kurve sind gemäß EN 1151-1:2006 Stufe Wirkleistungsaufnahme [W] Stromaufnahme [A]...
  • Seite 26 REMKO Serie WKM Pro Restförderhöhe WKM Pro WKM 85 WKM 105 WKM 135 WKM 175 Baureihe Nomin. Heizwasserdurchsatz 1,13 1,50 1,74 2,56 pro Wärmepumpe Restförderhöhe pro Wärmepumpe Druckverlust 3-Wege-Umschaltventil Spreizung Nennvolumenströme nach DIN EN 14511, für eine effiziente und sichere Betriebsweise den Nominalwert nicht unterschreiten Restförderhöhe mit Pumpen gemäß...
  • Seite 27 Wilo-Para Pumpe WKM 85-135 Pro Abb. 8: Leistungsbereich der Wilo-Para RS Stufe Wirkleistungsaufnahme [W] Stromaufnahme [A] Motorschutz min. blockierstromfest max. blockierstromfest...

  • Seite 28: Gesamt-Schallleistungspegel

    REMKO Serie WKM Pro 2.8 Gesamt-Schallleistungspegel WKM 85 Pro 1600 3150 6300 Abb. 9: Gesamt-Schallleistungspegel L A: Schallleistungspegel L re 1pW [dB(A)] 1: Min./Nenn. Schallleistungspegel A7/W55 2: Max. Schallleistungspegel A7/W55 B: Frequenz [Hz] C: A-Gesamt [dB(A)] MIttenfrequenz [Hz] Min./Nenn. 40,1...
  • Seite 29 WKM 105 Pro 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1600 3150 6300 Abb.
  • Seite 30 REMKO Serie WKM Pro WKM 135 Pro 1600 3150 6300 Abb. 11: Gesamt-Schallleistungspegel L A: Schallleistungspegel L re 1pW [dB(A)] 1: Min./Nenn. Schallleistungspegel A7/W55 2: Max. Schallleistungspegel A7/W55 B: Frequenz [Hz] C: A-Gesamt [dB(A)] MIttenfrequenz [Hz] Min./Nenn. 43,7 46,1 48,6...
  • Seite 31 WKM 175 Pro 1600 3150 6300 Abb. 12: Gesamt-Schallleistungspegel L A: Schallleistungspegel L re 1pW [dB(A)] 1: Min./Nenn. Schallleistungspegel A7/W55 2: Max. Schallleistungspegel A7/W55 B: Frequenz [Hz] C: A-Gesamt [dB(A)] MIttenfrequenz [Hz] Min./Nenn. 43,2 46,6 41,8 42,4 45,5 45,9 47,7 50,1 48,8 48,5...

  • Seite 32: Kennlinien

    REMKO Serie WKM Pro 2.9 Kennlinien Heizleistung WKM Pro bei Vorlauftemperatur 35 °C 20,0 18,0 WKM 175 16,0 14,0 n-max WKM 135 12,0 n-max 10,0 WKM 105 n-max WKM 85 n-max Abb. 13: Heizleistung bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] Nennfrequenz WKM 135 Pro = 72 Hz B: Heizleistung/Gesamtwärmelast [kW]...
  • Seite 33 Heizleistung WKM Pro bei Vorlauftemperatur 55 °C 20,0 18,0 WKM 175 n-max 16,0 14,0 n-max WKM 135 12,0 WKM 105 n-max 10,0 WKM 85 n-max Abb. 15: Heizleistung bei Vorlauftemperatur 55 °C A: Außentemperatur [°C] Nennfrequenz WKM 135 Pro = 72 Hz B: Heizleistung/Gesamtwärmelast [kW] Nennfrequenz WKM 175 Pro = 67 Hz Nennfrequenz WKM 85-105 Pro = 79 Hz...
  • Seite 34 REMKO Serie WKM Pro COP WKM 85 Pro bei Vorlauftemperatur 35 °C, 45 °C, 55 °C und 65°C 35° C 45° C 55° C 65° C Abb. 17: COP bei Vorlauftemperatur 35 °C, 45 °C, 55 °C und 65 °C A: Außentemperatur [°C]...
  • Seite 35 COP WKM 135 Pro bei Vorlauftemperatur 35 °C, 45 °C, 55 °C und 65°C 35° C 45° C 55° C 65° C Abb. 19: COP bei Vorlauftemperatur 35 °C, 45 °C, 55 °C und 65 °C A: Außentemperatur [°C] E: Vorlauftemperatur [°C] D: COP [-] COP WKM 175 Pro bei Vorlauftemperatur 35 °C, 45 °C, 55 °C und 65°C 35°...

  • Seite 36: Gerätebeschreibung

    REMKO Serie WKM Pro Gerätebeschreibung Bauseitig ist immer ein Pufferspeicher als hydrauli- sche Weiche einzusetzen. Beschreibung Als Wasserführende Leitung von Wärmepumpe ins Die Serie WKM Pro ist eine Monoblock-Wärme- Haus wird ein flexibles Edelstahlwellrohr (Artikelnr.: pumpe bei der kältetechnischen Komponenten in 1128374) empfohlen.
  • Seite 37 Außentemperatur, die im Durchschnitt in einem Je nach Energieversorger muss dann noch ein Jahr erreicht wird. Die Gleichung zur Bestimmung Aufschlag gemacht werden, um eventuelle Sperr- des Transmissionswärmebedarfs ist Q=A x U x (t zeiten zu berücksichtigen. Die Dimensionierung und Ermittlung des Bivalenzpunktes der Wärme- ) und muss für alle Raumumschließungsflächen pumpe erfolgt zeichnerisch im vorlauftemperatur- einzeln berechnet werden.
  • Seite 38 REMKO Serie WKM Pro Monobloc Wärmepumpe Kühlbetrieb Die REMKO Inverter-Wärmepumpe ist über was- Auf Grund der Kreislaufumkehr ist es auch möglich serführende Leitungen mit dem Haus verbunden. zu Kühlen. Im Kühlbetrieb werden die Kompo- Die wasserführenden Leitungen müssen frostsi- nenten des Kältekreislaufs genutzt, um kaltes cher verlegt werden.

  • Seite 39: Wärmepumpe Effizient Nutzen

    Heizkörperventile regulieren. Bei geschlos- senen Ventilen verringert sich die Durchfluss- geschwindigkeit des Systems und dadurch zur Ineffizienz der Wärmepumpe. Eine Steuerung über den REMKO Smart-Con- trol ist immer vorzuziehen. Vermeiden Sie das Auskühlen des Hauses durch Abschaltung des Systems. Die Wärmepumpe benötigt dann viel Energie...

  • Seite 40: Montage

    REMKO Serie WKM Pro Montage 5.1 Systemaufbau Systemaufbau WKM 85/105/135/175 Pro Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A: Außenmodul/Wärmepumpe 3: Kugelhahn 1" B: Speicher 4: Entleerungshahn / KFE " (Rückspülung Filter)
  • Seite 41 Systemaufbau WKM 135 Pro Duo und WKM 175 Pro Duo Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A1: Außenmodul/Wärmepumpe 1 Gemischter Kreis A2: Außenmodul/Wärmepumpe 2 Kugelhahn blau 1 " Speicher Entleerungshahn / KFE "...

  • Seite 42: Allgemeine Hinweise Vor Der Montage

    REMKO Serie WKM Pro 5.2 Allgemeine Hinweise Schutzbereich vor der Montage Der Kältekreis enthält leicht entflammbares Kälte- mittel R290. Dieses Kältemittel hat eine Höhere Luftdichte als Luft und kann sich deswegen bei GEFAHR! einer Undichtigkeit in Bodennähe ansammeln. Das Kältemittel darf sich nicht in einer Art und Sämtliche elektrische Installationen sind von...
  • Seite 43 Schutzbereich bei Bodenaufstellung im Freien Abb. 25: Mindestabstand des Schutzbereiches im Freien A: Schutzbereich Schutzbereich bei Bodenaufstellung vor einer Hauswand Abb. 27: Schutzbereich falsch ausgeführt A: Schutzbereich Schutzbereich bei Bodenaufstellung In einer Hausecke 1000 1000 1000 1000 Abb. 26: Schutzbereich richtig ausgeführt A: Schutzbereich 1800 Abb.
  • Seite 44 REMKO Serie WKM Pro Schutzbereich bei Wandmontage vor einer Wanddurchbruch Hauswand Wir empfehlen das Edelstahlrohr von REMKO. Um eine normgerechte Wanddurchführung zu erstellen empfehlen wir die Wanddurchführung (Artikel Nr. 259066). Es ist pro Wanddurchfüh- rung eine Kernbohrung von 100 mm zu 1000 erstellen.

  • Seite 45: Aufstellung Und Montage Der Wärmepumpe

    Drahtseilen oder anderen Konstruktionen reali- 20 cm siert werden (Abb. 31). Bei der Montage sind Schneegrenzen zu beachten (Abb. 32). REMKO empfehlt das Gerät immer auf Schwingungsdämpfern zu stellen. Die Schwin- Abb. 32: Schutz vor Schnee gungsdämpfer verhindern Vibrationsübertra- 1: Schnee gungen auf den Boden oder auf das Mauer- werk.
  • Seite 46 REMKO Serie WKM Pro Beurteilungspegel nach TA-Lärm Immissionsort tags in dB(A) nachts in dB(A) Industriegebiete Gewerbegebiete Kerngebiete, Dorfgebiete und Mischgebiete Allgemeine Wohngebiete und Kleinsiedlungsgebiete Reine Wohngebiete Kurgebiete, Krankenhäuser und Pflegeanstalten Einzelne kurzzeitige Geräuschspitzen dürfen die Immissionswerte am Tage um nicht mehr als 30 dB(A) und in der Nacht um nicht mehr als 20 dB(A) überschreiten.
  • Seite 47 Mindestabstände bei Aufstellung Mindestabstände bei Aufstellung einer Wärmepumpe mehrerer Wärmepumpen >= 250 >= 600 >= 600 >= 600 >= 600 >= 1000 >= 1000 Abb. 33: Mindestabstände bei Aufstellung einer Wärmepumpe in mm 1: Vor einer Wand, Luftausblas frei nach vorne; Strömungshindernis hinten 2: Vor einer Wand, Luftausblas in Richtung Wand;...

  • Seite 48: Kondensatanschluss Und Gesicherte Ableitung

    REMKO Serie WKM Pro Kondensatanschluss und gesicherte Ableitung Abb. 36: Bemaßung des Streifenfundaments (Draufsicht) Luftansaug Außenmodul Bewehrtes Streifenfundament HxBxT = 300x150x800 mm Flexible Anschlussleitung für Vorlauf- und Rücklauf Leitungen (temperaturbeständig bis mindestens 80 °C). 10: Drainagerohr (Versickerung im Erdreich, kein Kanalanschluss!) Bemaßung des Streifenfundaments...
  • Seite 49 Kondensatsanschluss Interne Rohrbegleitheizung Auf Grund der Taupunktunterschreitung am Lamel- Die serienmäßig integrierte interne Rohrbegleithei- lenverdampfer kommt es während des Heizbe- zung dient zur Beheizung von Rohrleitungen und triebes zur Kondensatbildung. Plattenwärmetauscher innerhalb der Wärme- pumpe. Damit soll im Störfall als letzter Schritt ein Das Kondenswasser muss frostfrei im Erdreich Einfrieren des Mediums und damit Defekten durch versickern können.

  • Seite 50: Installation

    Abgleich der Heizkreise vorgenommen werden. Aktuelle Schemata für die hydraulische Einbin- Eine Fußbodenheizung ist gegen zu hohe Vor- dung stehen im Internet auf www.remko.de lauftemperaturen zu schützen. Der Rohrquerschnitt von Vorlauf- und Rück- laufanschluss der Wärmepumpe darf bis zum Anschluss an einen Pufferspeicher nicht verrin- Sicherheitsbaugruppe mit Schlammabscheider gert werden.
  • Seite 51 Anschluss Vorlauf- und Rücklauf Wärmepumpe WKM 85-135 Pro 231,00 118,00 82,00 1: Wärmepumpe Vorlauf, 1 A: Lufteintritt " B: Luftaustritt 2: Wärmepumpe Rücklauf, 1 " WKM 175 Pro 244,00 130,00 100,00 1: Wärmepumpe Vorlauf, 1 A: Lufteintritt " B: Luftaustritt 2: Wärmepumpe Rücklauf, 1 "...

  • Seite 52: Elektrischer Anschluss

    REMKO Serie WKM Pro 6.2 Elektrischer Anschluss 6.3 Wasserbehandlung Wichtige Hinweise Wenn die metallischen Werkstoffe einer Heizan- lage korrodieren, ist stets Sauerstoff im Spiel. Auch der pH-Wert und der Salzgehalt spielen dabei eine tragende Rolle. Wer als Installateur seinen Kunden eine nicht durch Sauerstoff-Korrosion gefährdete...
  • Seite 53 0,5 mg/l toleriert werden. HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich kann der von uns angebotener Heizungsvollschutz verwendet werden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden.

  • Seite 54: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser

    REMKO Serie WKM Pro Befüllung der Heizungsanlage mit vollentsalztem Wasser Erstbefüllung 2. Jahr 3. Jahr 4. Jahr Befüllt am Anlagenvolumen [Liter] °dH-Wert pH-Wert Leitfähigkeit [µS/cm] Konditioniermittel (Name und Menge) Molybdängehalt [mg/l] Unterschrift i n i e 2 0 3 5...

  • Seite 55: Notheizbetrieb

    Expertenebene sind nur für zertifiziertes Fachper- ¯ sonal zulässig! Nach dem Sie die Expertenebene durch Berühren "Wärmepumpe aktiviert" berühren des REMKO-Logos aktiviert haben wird ein Pass- ¯ wort benötigt. Um das Passwort in dieser Ebene einzugeben benutzen Sie die "+/-"-Anzeige und Wärmepumpe deaktiviert gehen mit "Weiter"...
  • Seite 56 REMKO Serie WKM Pro des Smart-Control Touch Reglers hat keinen Kühlung über einen parallelen Pufferspeicher eigenen Feuchtesensor, somit muss im Fall einer als Systemgrenze gewünschten Flächenkühlung immer mit dem Soll das System mit einem parallelen Pufferspei- Raumtemperatur/Feuchtesensor gearbeitet cher betrieben werden, der als Systemgrenze zum werden.

  • Seite 57: Kaskadierung Der Wärmepumpen

    6.6 Kaskadierung der Wärmepumpen Beispiel Hydraulik Wärmepumpenkaskade Für die Realisierung der Wärmepumpenkaskade WKM/WKM Pro ist kein Erweiterungsmodul E2 Smart- Control erforderlich! Eine Mischung unterschiedlicher Leistungsgrößen oder Serien ist nicht möglich. Ab Softwarestand 4.31 ist es möglich bis zu 8 Wärmepumpen der Serie WKM und WKM Pro zu kaskadieren. Das ermöglicht die Realisierung hoher Heizleistungen/Kühlleistungen.

  • Seite 58: Dip-Schalter

    Für die Funktion der Kaskadierung der WKM und WKM Pro Wärmepumpen müssen die DIP-Schalter auf der Steuerplatine in den WKM Modulen adressiert werden. Setzen Sie hierzu die DIP-Schalter in die wie nach- folgend beschriebene Position. Erst nachdem die DIP-Schalter eingestellt worden sind ist ein Ansteuerung über die REMKO Smart-Control Regelung möglich. DIP-Schalter Einstellung Gerät...

  • Seite 59: Inbetriebnahme

    Inbetriebnahme Nachdem alle Bauteile angeschlossen und geprüft wurden, kann die Anlage in Betrieb genommen 7.1 Vor der Inbetriebnahme werden. Zur Sicherstellung der ordnungsgemäßen Funktionen ist vor der Übergabe an den Betreiber Beachten Sie vor der Inbetriebnahme unbedingt eine Funktionskontrolle durchzuführen, um eventu- folgende Punkte: elle Unregelmäßigkeiten während des Gerätebe- triebes zu erkennen.

  • Seite 60: Inbetriebnahme

    REMKO Serie WKM Pro Abschließende Maßnahmen HINWEIS! Stellen Sie die Solltemperatur mittels des Smart-Control Touch auf den gewünschten Der Austritt von Kältemittel trägt zum Klima- Wert ein. wandel bei. Kältemittel mit geringerem Treib- Montieren Sie alle demontierten Teile. hauspotenzial tragen im Fall eines Austretens Weisen Sie den Betreiber in die Anlage ein.

  • Seite 61: Vorübergehende Außerbetriebnahme

    Ob Teile der Anlage durch Einfrieren gefährdet In die Expertenebene gelangen Sie indem Sie das sind hängt von Faktoren wie: REMKO-Logo in der oberen rechten Ecke des Dis- Temperatur und die Dauer der Frostperiode plays berühren. Nach Eingabe des Passworts (0321) über die +/- Kombination und durch...

  • Seite 62: Störungsbeseitigung Und Kundendienst

    REMKO Serie WKM Pro Störungsbeseitigung und Kundendienst Allgemeine Fehlersuche Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untersteh- ender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden.

  • Seite 63: Pflege Und Wartung

    Pflege und Wartung Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange Lebensdauer der Wärmepumpenanlage. Der Abschluss eines Wartungsvertrags mit jährlichem Wartungsintervall mit einer entspre- chenden Fachfirma ist für die eventuell gesetz- lich vorgeschriebene Dichtheitsprüfung erfor- derlich.

  • Seite 64: Ersatzteillisten Und Explosionszeichnungen

    REMKO Serie WKM Pro Ersatzteillisten und Explosionszeichnungen Die kontinuierliche Weiterentwicklung der REMKO-Produkte bringt mitunter Anpassungen von Ersatzteilen innerhalb einer Geräteserie mit sich, welche zu jeder Produktionscharge verknüpft sind. Zur Sicherstellung der korrekten Ersatzteilauslieferung ist daher die Angabe der Geräteseriennummer erfor- derlich (siehe Typenschild).

  • Seite 65: Begriffe Allgemein

    Begriffe allgemein EVU-Abschaltung Von den Energieversorgungsunternehmen (EVU) Abtauung werden für die Nutzung von Wärmepumpen Son- Ab Außentemperaturen unter 5° C kann sich Eis dertarife angeboten. Die Sondertarife sind i. d. R. am Verdampfer von Luft/Wasser-Wärmepumpen mit Sperrzeiten verbunden. dabei dürfen gesetzlich bilden.
  • Seite 66 REMKO Serie WKM Pro Jahresarbeitszahl Monoenergetischer Betrieb Das Verhältnis der von der Wärmepumpenanlage Die Wärmpumpe deckt einen Großteil der benö- abgegebenen Wärmemenge zu der in einem Jahr tigten Wärmeleistung ab. An wenigen Tagen zugeführten elektrischen Energie entspricht der ergänzt bei tiefen Außentemperaturen ein elektri- Jahresarbeitszahl.
  • Seite 67 Splitgerät Bauform, bei der ein Geräteteil außerhalb und der andere innerhalb des Gebäudes aufgestellt ist. Die Einheiten sind durch kältemittelführende Rohre miteinander verbunden. Verdampfer Wärmeaustauscher einer kältetechnischen Anlage, der durch Verdampfen eines Arbeitsmediums seiner Umgebung (zum Beispiel Außenluft) Wär- meenergie bei niedriger Temperatur entzieht. Verflüssiger Wärmetauscher einer kältetechnischen Anlage, der durch Verflüssigung eines Arbeitsmediums...
  • Seite 68 REMKO Serie WKM Pro Index Motorschutz ......25 Lüftungswärmebedarf ....36 Adressierung der Wärmepumpen .
  • Seite 70 REMKO Serie WKM Pro...
