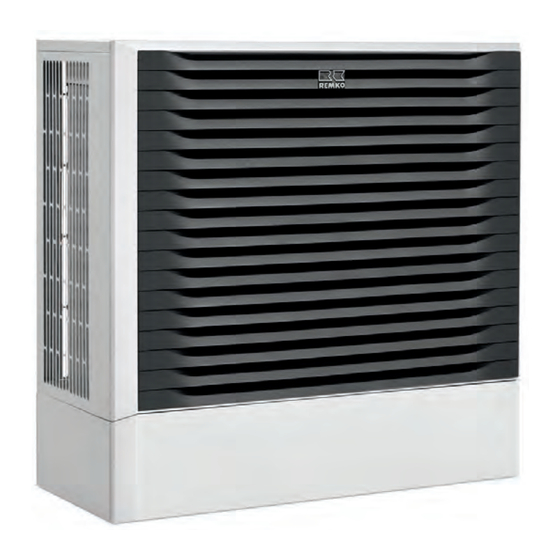

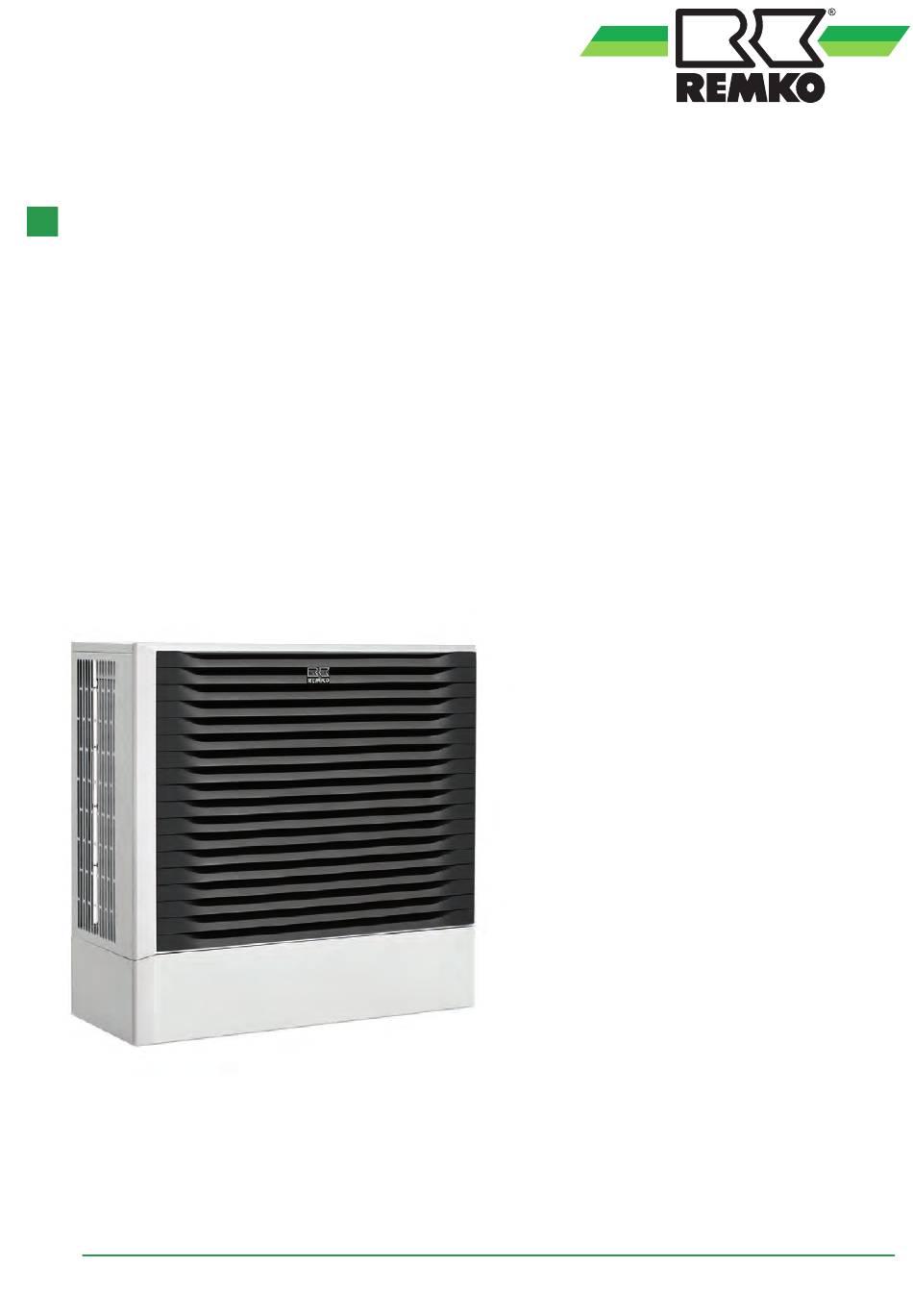

- Seite 1 Elektrischer Anschluss REMKO Serie WKM Pro Monobloc-Wärmepumpen System Luft/Wasser zum Heizen und Kühlen WKM 85 Pro, WKM 105 Pro, WKM 135 Pro, WKM 175 Pro WKM 135 Pro Duo, WKM 175 Pro Duo Anleitung für den Fachmann 0400-2025-07 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 4 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 5 1.7 Sicherheitshinweise für den Betreiber..................... 5 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie WKM Pro Sicherheits- und Warnung vor feuergefährlichen Stoffen! Anwenderhinweise Das Kältemittel R290 erfüllt die Anforderungen an die europäische F-Gase-Verordnung. 1.1 Allgemeine Sicherheitshinweise Das Gerät darf nicht in Räumen betrieben werden. Lesen Sie vor der ersten Inbetriebnahme des Die Geräte dürfen weder verbrannt, angebohrt Gerätes oder deren Komponenten diese Anlei-... -
Seite 5: Personalqualifikation
1.4 Personalqualifikation Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise Das Personal für Inbetriebnahme, Bedienung, werden durch Signalworte eingeleitet, die das Wartung, Inspektion und Montage muss entspre- Ausmaß der Gefährdung zum Ausdruck bringen. chende Qualifikation für diese Arbeiten aufweisen. GEFAHR! 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise... -
Seite 6: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
REMKO Serie WKM Pro Alle Gehäuseteile und Geräteöffnungen, z.B. Kältemittelaustritt in Kombination mit entspre- Luftein- und -austrittsöffnungen, müssen frei chender Zündquellen führt zu Explosion. Jeg- von fremden Gegenständen, Flüssigkeiten liche Zündquellen sind daher zu jeder Zeit vom oder Gasen sein. - Seite 7 Reparaturen an geschlossenen Kompo- 2. Stellen Sie sicher, dass Dichtungsmateria- nenten lien nicht derart verändert sind, dass brennbare Gase oder Gegenstände in das Innere der Vor der Reparatur von geschlossenen Kompo- Komponente eindringen könnten. nenten/Gehäuseteilen muss das Gerät span- nungsfrei geschaltet werden. Falls es sich nicht 3.
-
Seite 8: Kennzeichnung Bei Außerbetriebnahme
REMKO Serie WKM Pro Entleeren des Systems und Vakuumieren Vor dem Befüllen muss das System auf Dich- tigkeit geprüft werden (Drucktest!). Nach der Wenn der Kältekreislauf für Reparaturen oder Befüllung und vor der Inbetriebnahme muss aus anderen Gründen geöffnet werden muss, das System nochmals auf Undichtigkeiten so ist dies sicher und mir fachmännischen... -
Seite 9: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 10: Elektrischer Anschluss
REMKO Serie WKM Pro Elektrischer Anschluss 2.1 Systemaufbau Systemaufbau WKM 85/105/135/175 Pro Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A: Außenmodul/Wärmepumpe 3: Kugelhahn 1" B: Speicher 4: Entleerungshahn / KFE "... - Seite 11 Systemaufbau WKM 135 Pro Duo und WKM 175 Pro Duo Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A1: Außenmodul/Wärmepumpe 1 Gemischter Kreis A2: Außenmodul/Wärmepumpe 2 Kugelhahn blau 1 " Speicher Entleerungshahn / KFE "...
-
Seite 12: Elektroanschluss Allgemeine Hinweise
REMKO Serie WKM Pro 2.2 Elektroanschluss Allgemeine Hinweise HINWEIS! Die elektrische Verbindung zwischen Außen- Achten Sie beim Anschluss des Außenmoduls modul ud Smart-Control erfolgt mit einer abge- auf einen korrekten Anschluss des N-Leiters, schirmten dreiadrigen Steuerleitung. sonst werden die Varistoren auf der Netzfilter- Am Außenmodul wird die Steuerleitung auf die... - Seite 13 Abb. 3: Anschlussklemmen WKM 85/105 Pro 1: Netzanschluss 230V/1~/50Hz 2: Steuerleitung A/B/G Abb. 2: Serie WKM 175 Pro - Entfernen der Ver- kleidungsbleches durch Lösen der Schrauben 1: Schraube Die elektrische Absicherung der Anlage erfolgt gemäß den Angaben in den Technischen Daten.
- Seite 14 REMKO Serie WKM Pro Im Standard-Lieferumfang sind ein Außen- Außenfühler B1 fühler B1 und ein Tauchfühler B2 (vorgesehen Der Anschluss eines Außenfühlers ist auf jeden zur Verwendung als Brauch-Warmwasser- Fall für den Smart-Control erforderlich. fühler) enthalten. Der Außenfühler ist in nord-östlicher Himmels- Alle Fühler werden auf der Klemmleiste im...
-
Seite 15: Elektrischer Anschluss Wkm 85 Bis 105 Pro
Elektrischer Anschluss WKM 85 bis 105 Pro 3.1 Übersicht der elektrischen Verbindungsleitungen Wärmepumpe WKM 85 Pro bis WKM 105 Pro mit externen Smart-Control Touch Abb. 7: Übersicht elektrische Verbindungsleitungen A: Wärmepumpe Kondensatwannenheizung (optional), 400 W B: Smart-Control Touch 4: Kommunikation Modbus C: Unterverteilung (bauseits) z.B. -
Seite 16: Übersicht Der Klemmbelegung
REMKO Serie WKM Pro 3.2 Übersicht der Klemmbelegung Wärmepumpe WKM 85 Pro bis WKM 105 Pro mit externem Smart-Control Touch N PE L1 L2 L3 HLHN N PE B1 G B1 G Abb. 8: Klemmbelegung A: Wärmepumpe 2: Netzzuleitung Frostschutzheizung a: Wärmepumpe... -
Seite 17: Elektrischer Anschluss Wkm 135 Bis 175 Pro
Elektrischer Anschluss WKM 135 bis 175 Pro 4.1 Übersicht der elektrischen Verbindungsleitungen Wärmepumpe WKM 135 Pro bis WKM 175 Pro mit externen Smart-Control Touch Abb. 9: Übersicht elektrische Verbindungsleitungen A: Wärmepumpe 230V/1~/50Hz und B: Smart-Control Touch Kondensatwannenheizung (optional), 400 W C: Unterverteilung (bauseits) 4: Kommunikation Modbus D: Außenfühler... -
Seite 18: Übersicht Der Klemmbelegung
REMKO Serie WKM Pro 4.2 Übersicht der Klemmbelegung Wärmepumpe WKM 135 Pro bis WKM 175 Pro mit externem Smart-Control Touch L2 L3 N1 L2 L3 N1 HLHN B1 G B1 G N PE D3 G Abb. 10: Klemmbelegung A: Wärmepumpe 2: Netzzuleitung Frostschutzheizung a: Wärmepumpe... -
Seite 19: Elektrischer Anschluss Wkm 135/175 Pro Duo
Elektrischer Anschluss WKM 135/175 Pro Duo 5.1 Übersicht der elektrischen Verbindungsleitungen WKM 135 Pro Duo Wärmepumpe WKM 135 Pro Duo mit externem Smart-Control Touch Abb. 11: Übersicht elektrische Verbindungsleitungen A1: Wärmepumpe 1 230V/1~/50Hz und A2: Wärmepumpe 2 Kondensatwannenheizung (optional), 400 W Smart-Control Touch Kommunikation Modbus Unterverteilung (bauseits) -
Seite 20: Übersicht Der Klemmbelegung Wkm 135 Pro Duo
REMKO Serie WKM Pro 5.2 Übersicht der Klemmbelegung WKM 135 Pro Duo Wärmepumpe WKM 135 Pro Duo mit externem Smart-Control Touch L2 L3 N1 L2 L3 N1 HLHN L2 L3 N1 L2 L3 N1 HLHN A2 B2 B1 G N PE... -
Seite 21: Übersicht Der Elektrischen Verbindungsleitungen Wkm 175 Pro Duo
5.3 Übersicht der elektrischen Verbindungsleitungen WKM 175 Pro Duo Wärmepumpe WKM 175 Pro Duo mit externem Smart-Control Touch Abb. 13: Übersicht elektrische Verbindungsleitungen A1: Wärmepumpe 1 230V/1~/50Hz und A2: Wärmepumpe 2 Kondensatwannenheizung (optional), 400 W Smart-Control Touch Kommunikation Modbus Unterverteilung (bauseits) z.B. -
Seite 22: Übersicht Der Klemmbelegung Wkm 175 Pro Duo
REMKO Serie WKM Pro 5.4 Übersicht der Klemmbelegung WKM 175 Pro Duo Wärmepumpe WKM 175 Pro Duo mit externem Smart-Control Touch L2 L3 N1 L2 L3 N1 HLHN L2 L3 N1 L2 L3 N1 HLHN A2 B2 B1 G N PE... -
Seite 23: Kaskadierung Der Wärmepumpen
5.5 Kaskadierung der Wärmepumpen Beispiel Hydraulik Wärmepumpenkaskade Für die Realisierung der Wärmepumpenkaskade WKM/WKM Pro ist kein Erweiterungsmodul E2 Smart- Control erforderlich! Eine Mischung unterschiedlicher Leistungsgrößen oder Serien ist nicht möglich. Ab Softwarestand 4.31 ist es möglich bis zu 8 Wärmepumpen der Serie WKM und WKM Pro zu kaskadieren. Das ermöglicht die Realisierung hoher Heizleistungen/Kühlleistungen. -
Seite 24: Dip-Schalter
Für die Funktion der Kaskadierung der WKM und WKM Pro Wärmepumpen müssen die DIP-Schalter auf der Steuerplatine in den WKM Modulen adressiert werden. Setzen Sie hierzu die DIP-Schalter in die wie nach- folgend beschriebene Position. Erst nachdem die DIP-Schalter eingestellt worden sind ist ein Ansteuerung über die REMKO Smart-Control Regelung möglich. DIP-Schalter Einstellung Gerät... -
Seite 25: Anschlusspläne
Anschlusspläne WKM 85 Pro Thermostat Frostschutzheizung Sensor Frostschutz Überhitzungs- schutz Kontakt gebrückt Hochdrucksensor Pd Niederdrucksensor Ps Durchflusssensor EEV Spule... - Seite 26 REMKO Serie WKM Pro WKM 105 Pro Frostschutzheizung Thermostat Sensor Frostschutz Overheat Überhitzungs- protector schutz CN26 CN24 CN28 CN22 CN20 CN30 CN29 CN27 CN25 CN23 CN21 CN16 CN10 CN17 Kontakt gebrückt Hochdrucksensor Pd Niederdrucksensor Ps Durchflusssensor EEV Spule...
- Seite 27 WKM 135 Pro Frostschutz- heizung Thermostat RLY12 RLY11 Spule Sensor Frostschutz 4-Wege- Ventil Kurbel- wannen- Sensor Umgebungstemperatur heizung Sensor Registertemperatur Sensor Sauggastemperatur Sensor Heißgastemperatur Kondensatwannen- Sensor Wasseraustrittstemperatur heizung Sensor Wassereintrittstemperatur Sensor Plattenwärmetauscher CN31 CN32 CN34 GND A B...
- Seite 28 REMKO Serie WKM Pro WKM 175 Pro Frostschutz- AC-N heizung EARTH Thermostat AC-L RLY12 RLY11 Spule Sensor Frostschutz 4-Wege- Ventil Kurbel- wannen- Sensor Umgebungstemperatur heizung Sensor Registertemperatur Sensor Sauggastemperatur Kondensatwannen- Sensor Heißgastemperatur Sensor Wasseraustrittstemperatur heizung Sensor Wassereintrittstemperatur Sensor Plattenwärmetauscher CN32...
-
Seite 29: Schaltpläne
Schaltpläne... - Seite 30 REMKO Serie WKM Pro -Pin Spannungsv. 230V Bauseits -P1/X5 Umwälzpumpe umgem. Kreis -P2/X6 Umwälzpumpe gem. Kreis Umschaltventil Warmwasser Umschaltventil Kühlen Umwälzpumpe Zirkulation Umwälzpumpe 2.Wärmeerzeuger -Q6/Q7 Ventil Bypass -Q8/Q9 Mischerventil gem. Kreis Potentialfrei Freigabe 2. WE 0-10V 0-10V Signal 2. Wärmeerzeuger...
- Seite 31 NTC 10K Außentemperatur NTC 10K Warmwasserspeicher NTC 10K Pu erspeicher NTC 10K Vorlauf gem. Kreis NTC 10K Rücklauf gem. Kreis NTC 10K / Impuls Zirkulation S0 Kontakt Bezugszähler S0 Kontakt Einspeise Zähler Ö ner Kontakt EVU Sperre Schließer Kontakt SGready Kontakt 1 Schließer Kontakt SGready Kontakt 2 Volumenstrom 0-10V...
- Seite 32 REMKO Serie WKM Pro -12V +12V Spannungsv. 12V Bauseites Raumsensor -230V Spannungsv. 230V Bauseits Raumthermostat EC-1 Raumsensor Raumthermostat EC-1 Nur bei WKM-DUO! -WP2 Kommunikation Wärmepumpe 2 -WP1 Kommunikation Wärmepumpe 1...
-
Seite 33: Klemmbelegung / Legende Smart-Control
Klemmbelegung / Legende Smart-Control 802.11n Abb. 17: Schema Klemmenbelegung Smart-Control 1: Spannungsversorgung 230 V 3: RJ45-Schnittstelle / LAN-Kabel 2: Anschluss WLAN-Stick 4: SD-Karte... - Seite 34 REMKO Serie WKM Pro Legende Bezeichnung Eingang Ausgang Signal Beschreibung Pumpe ungemischter Heizkreis, 230 V Spannungs- versorgung Pumpe gemischter Heizkreis, 230 V Spannungsver- sorgung Umschaltventil Warmwasser Umschaltventil Kühlung Warmwasser Zirkulationspumpe Umschaltventil Pumpe 2. Wärmeerzeuger Q6/Q7 Bypassventil Q8/Q9 Mischer gemischter Heizkreis Auf/Zu Q1/IN Potentialfreier Kontakt / 2.
-
Seite 35: Widerstände Der Temperatursensoren
Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (°C) 2, 4939 1, 6663 Verdampfersensor, Sauggassensor, Lufteint- 2, 4091 1, 6131 rittssensor 2, 3276 1, 5618 Temp. Widerstand Temp. Widerstand (°C) (°C) 2, 2493 1, 5123 37, 4111 8, 4377 2, 1740 1, 4647 35, 5384 8, 0925... - Seite 36 REMKO Serie WKM Pro Heißgassensor (Fortsetzung) Temp. Widerstand Temp. Widerstand (°C) (°C) Temp. Widerstand Temp. Widerstand (°C) (°C) 6,1890 2,1522 99,456 21,773 5,9894 2,0934 94,826 20,935 5,7976 2,0365 90,426 20,134 5,6126 1,9814 86,262 19,368 5,4346 1,9280 82,312 18,635 5,2629 1,8764...
- Seite 37 Heißgassensor (Fortsetzung) Temp. Widerstand Temp. Widerstand (°C) (°C) Temp. Widerstand Temp. Widerstand (°C) (°C) 0,2076 0,1574 0,8769 0,4054 0,204 0,1548 0,8564 0,3972 0,2004 0,1522 0,8364 0,3892 0,1969 0,1497 0,817 0,3814 0,1934 0,1472 0,7982 0,3738 0,1901 0,1448 0,7798 0,3664 0,1868 0,1425 0,7620 0,3591 0,1836...
- Seite 38 REMKO Serie WKM Pro Sensor NTC 10K (Fühler B2-B6) Smart-Control WKM (Fortsetzung) Temp. Widerstand Temp. Widerstand (°C) (°C) 10,452 0,862 9,570 0,811 8,772 0,764 8,049 0,720 7,393 0,678 6,798 0,640 6,256 0,604 5,764 0,570 5,315 0,539 4,906 0,509 4,533 0,481...
-
Seite 39: Index
Index Adressierung der Wärmepumpen ... 24 Schaltplan ....29, 30, 31, 32 Anlegefühler . -
