REMKO RVT ARCTIC-Serie Bedienungs- Und Installationsanleitung
Arctic-wärmepumpen wandgeräte zum heizen und kühlen
Verwandte Anleitungen für REMKO RVT ARCTIC-Serie
Inhaltszusammenfassung für REMKO RVT ARCTIC-Serie

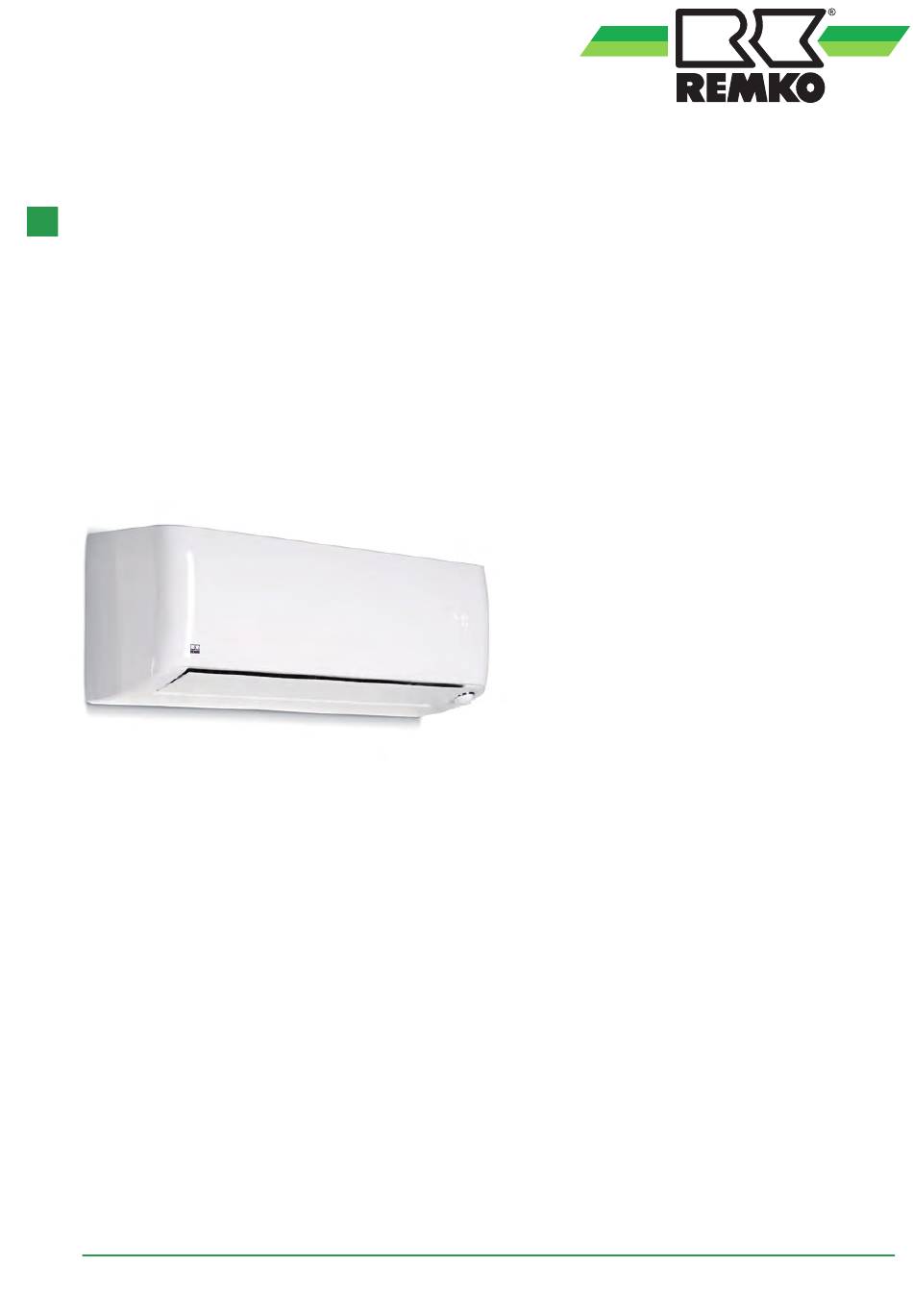

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie RVT ARCTIC Arctic-Wärmepumpen Wandgeräte zum Heizen und Kühlen RVT 265 ARCTIC, RVT 355 ARCTIC 0369-2024-02 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Technische Daten..........................9 2.1 Gerätedaten............................ 9 2.2 Geräteabmessungen ........................11 2.3 Leistungsdaten ..........................12 Aufbau und Funktion.......................... 16 3.1 Eigenschaften des REMKO Split-Klimagerätes................16 3.2 Gerätebeschreibung........................18 Bedienung............................19 4.1 Allgemeine Hinweise........................19 4.2 Anzeige am Innengerät......................... 19 4.3 Tasten der Fernbedienung......................20 Montageanweisung für das Fachpersonal.................. - Seite 4 REMKO Serie RVT ARCTIC 8.4 Elektrisches Anschlussschema..................... 42 8.5 Elektrisches Schaltschema......................44 8.6 Anschluss einer übergeordneten Regelung ................. 46 Vor der Inbetriebnahme........................48 Inbetriebnahme........................... 48 Störungsbeseitigung, Fehleranalyse und Kundendienst..............50 11.1 Störungsbeseitigung und Kundendienst..................50 11.2 Fehleranalyse Innengerät......................52 11.3 Widerstände der Temperatursensoren..................63 Pflege und Wartung..........................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. Gerätes oder deren Komponenten die Betriebsan- leitung aufmerksam durch. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO Serie RVT ARCTIC 1.4 Gefahren bei Nichtbeachtung Beauftragen Sie ausschließlich authorisiertes Fachpersonal für Wartungen oder Instandset- der Sicherheitshinweise zungen. Die Nichtbeachtung der Sicherheitshinweise kann Die Anlage ist mit einem brennbaren Kälte- sowohl eine Gefährdung für Personen als auch für mittel gefüllt. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte bzw. aufgestellt werden. „Gewährleistungsurkunde” vollständig ausgefüllt Die Geräte und Komponenten dürfen nicht in an die REMKO GmbH & Co. KG zurückgesandt Bereichen mit erhöhter Beschädigungsgefahr hat. Die Gewährleistungsbedingungen sind in den betrieben werden. Die Mindestfreiräume sind „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Transport Und Verpackung
REMKO Serie RVT ARCTIC 1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. -
Seite 9: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe RVT 265 ARCTIC RVT 355 ARCTIC Inverter-Wand-Raumklimagerätekomb. zum Betriebsweise Kühlen und Heizen 65% EE-Anteil nach GEG erfüllt 12,4 14,3 bis max. Heizlast 4,10 (0,75-6,99) 4,24 (0,75-7,19) Nennheizleistung Heizleistung / COP bei A-7/A20 kW/- 3,73/2,39 4,29/2,26 Energieeffizienzgröße SCOP Energieverbrauch,jährlich, Q 0,834... - Seite 10 REMKO Serie RVT ARCTIC Zugehöriges Außenteil (AT) RVT 265 ARCTIC RVT 355 ARCTIC V/Ph/ Spannungsversorgung 230/1~/50 Arbeitsbereich Kühlen °C -25 bis +50 Arbeitsbereich Heizen °C -30 bis +30 Luftvolumenstrom, max. 2000 Schutzart Schallleistung max. dB (A) dB (A) Schalldruckpegel Kältemittel Kältemittel, Grundmenge...
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Außenteile Maße (mm) RVT 265-355 ARCTIC AT Innengeräte Maße (mm) RVT 265-355 ARCTIC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 12: Leistungsdaten
REMKO Serie RVT ARCTIC 2.3 Leistungsdaten Heizleistung RVT 265 ARCTIC Außentemperatur (TK, °C) Innen A = Heizleistung, B = Leistungsaufnahme, C = COP) °C 2,64 2,62 1,58 1,66 3,59 1,66 2,17 3,85 1,51 2,54 2,58 1,60 1,61 3,54 1,68 2,10... - Seite 13 Kühlleistung RVT 265 ARCTIC Außentemperatur (TK, °C) Innen A = Kühlleistung, B = Leistungsaufnahme, C = EER) °C °C 2,71 0,37 7,37 2,59 0,40 6,47 2,48 0,43 5,71 2,85 0,37 7,68 2,73 0,40 6,75 2,61 0,44 5,95 3,00 0,37 8,01 2,87 0,41 7,03...
- Seite 14 REMKO Serie RVT ARCTIC Heizleistung RVT 355 ARCTIC Außentemperatur (TK, °C) Innen A = Heizleistung, B = Leistungsaufnahme, C = COP) °C 2,64 2,76 1,79 1,54 3,72 1,91 1,95 4,42 1,85 2,39 2,72 1,82 1,49 3,67 1,94 1,89 4,36 1,87...
- Seite 15 Kühlleistung RVT 355 ARCTIC Außentemperatur (TK, °C) Innen A = Kühlleistung, B = Leistungsaufnahme, C = EER) °C °C 3,55 0,57 6,22 3,41 0,62 5,48 3,26 0,67 4,84 3,73 0,58 6,48 3,59 0,63 5,71 3,43 0,68 5,04 3,93 0,58 6,75 3,77 0,63 5,95...
-
Seite 16: Aufbau Und Funktion
Klimagerät durch die Anpassung der tungsregelung ist sehr uneffizient. Die Leistungsre- Kühlleistung an dem aktuell vorhandenen gelung des REMKO Klimagerätes erfolgt modulie- Bedarf in der Kühlperiode nahezu immer laufen rend und wird an den tatsächlichen Bedarf und erst zum Ausschalten kommen, wenn tat- angepasst. - Seite 17 Heizbetrieb Der Behaglichkeitsbereich im Bild unten verdeut- licht, welche Werte für Temperatur und Luftfeuch- Auf Grund der Kreislaufumkehr ist es auch möglich tigkeit der Mensch als angenehm empfindet. zu Heizen. Im Heizbetrieb werden die Kompo- Dieser Bereich sollte beim Heizen oder Klimati- nenten des Kältekreislaufs genutzt, um warme Luft sieren von Gebäuden erreicht werden.
-
Seite 18: Gerätebeschreibung
REMKO Serie RVT ARCTIC 3.2 Gerätebeschreibung Die Raumklimageräte der Serie RVT ARCTIC ver- fügen über ein RVT ARCTIC...AT Außenteil sowie über ein Innengerät RVT ARCTIC...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. -
Seite 19: Bedienung
Bedienung 4.1 Allgemeine Hinweise Störungen werden codiert angezeigt (siehe Das Innengerät wird komfortabel mit der serienmä- Kapitel Störungsbeseitigung und Kunden- ßigen Infrarot-Fernbedienung bedient. Die ord- dienst). nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. -
Seite 20: Tasten Der Fernbedienung
REMKO Serie RVT ARCTIC 4.3 Tasten der Fernbedienung Taste „Swing“ Kurzes Betätigen startet und stoppt die horizontale Lamellenbewegung. Das Betätigen der Taste für 2 Sekunden startet und stoppt die vertikale Lamellenbewegung. Taste „Ventilatorgeschwindigkeit“ Wechselt zwischen den verschiedenen Ventilator- geschwindigkeiten in folgender Reihenfolge: AUTO Þ20% Þ40% Þ60% Þ80% Þ100% Þ... - Seite 21 Taste „Luftstrom-Umlenkung“ Taste „Pfeil runter“ Aktviert die automatische Windrichtungsumlen- Reduziert den Temperatur-Sollwert in 0,5 °C- kung. Das Gerät lenkt bei aktivierter Funktion den Schritten bis zu dem minim. Einstellwert von 16 °C. Luftstrom auf eine im Raum erkannte Person. Bei aktivierter Humidity-Funktion: Durch nochmaliges Betätigen der Taste lenkt das Gerät den Luftstrom weg von der Person.
- Seite 22 REMKO Serie RVT ARCTIC Taste „LED“ Horizontale Swing-Funktion Deaktiviert bzw. aktiviert die Beleuchtung des LED- Zeigt die Position bzw. die aktivierte Swing-Funk- Displays und die Signaltöne des Innengerätes. tion der horizontalen Swing-Lamelle an. Anzeigen am LCD Vertikale Swing-Funktion Zeigt die Position bzw. die aktivierte Swing-Funk- tion der vertikalen Swing-Lamellen an.
- Seite 23 Tastenfunktionen Modus "Kühlen", "Heizen" und "Umluft" Modus "Auto" Stellen Sie sicher, dass das Innengerät an die Stromversorgung angeschlossen und einge- Stellen Sie sicher, dass das Innengerät an die schaltet ist. Stromversorgung angeschlossen und einge- schaltet ist. Drücken Sie die "ON/OFF"-Taste [1] um das Klimagerät einzuschalten.
- Seite 24 REMKO Serie RVT ARCTIC Modus "Entfeuchten" Modus "Timer" Drücken Sie die "ON/OFF"-Taste [1] um das Durch Drücken der " TIMER"-Taste kann die "Ein- Klimagerät einzuschalten. schaltzeit" und die "Ausschaltzeit" des Gerätes ein- gestellt werden. Drücken Sie die "MODE"-Taste [2] um die Betriebsart "Entfeuchten"...
- Seite 25 Beispiele für Einstellungen der TIMER-Funktion "TIMER-ON" (Auto-on Modus) Beim Einstellen der Einschalt- und Ausschalt- Beispiel: zeit ist diese für 10 Stunden in einem 30 Das Klimagerät soll sich, ab dem Zeitpunkt der Minuten Abstand und danach in einem Stun- Programmierung, in 2 Stunden einschalten denabstand einstellbar.
- Seite 26 REMKO Serie RVT ARCTIC Kombinierter TIMER (Gleichzeitiges Einstellen Sleep von "TIMER-ON" und "TIMER-OFF") Die Sleep-Funktion kann genutzt werden um im "TIMER-OFF ð " TIMER-ON" Nachtbetrieb Energie zu sparen. Bei aktivierter Sleep-Funktion wird der Temperatur-Sollwert regel- (An ð Stop ð Start) mäßig reduziert (Kühlbetrieb) bzw.
-
Seite 27: Tastensperre
Frostschutzfunktion Tastensperre Die Frostschutzfunktion hält die Raumlufttempe- Die Frostschutzfunktion hält die Raumlufttempe- ratur über 8°C, um Schäden an der Bausubstanz ratur über 8°C, um Schäden an der Bausubstanz zu vermeiden. zu vermeiden. Drücken Sie die "ON/OFF"-Taste [1] um das Drücken Sie die "Turbo"-Taste [1] und die Klimagerät einzuschalten. -
Seite 28: Montageanweisung Für Das Fachpersonal
REMKO Serie RVT ARCTIC Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der Verwenden Sie den im Lieferumfang enthal- tenden isolierten Kondensatschlauch als Über- Installation gangsstück auf den weiterführenden Konden- Bringen Sie das Gerät in der Originalverpa- satablauf. Fixieren Sie den Kondensatablauf ckung so nah wie möglich an den Montageort. -
Seite 29: Aufstellung Innengerät
5.4 Aufstellung Innengerät Beachten Sie bei der Aufstellung die zu erwar- tende Schneehöhe und eine Erhöhung um ca. Das Innengerät ist für eine waagerechte Wand- 20 cm, damit ganzjährig ein freies Ansaugen montage oberhalb von Türen konzipiert. Es ist und Ausblasen der Außenluft gewährleistet aber auch im oberen Wandbereich (min. - Seite 30 REMKO Serie RVT ARCTIC Beurteilungspegel nach TA-Lärm Immissionsort tags in dB(A) nachts in dB(A) Industriegebiete Gewerbegebiete Kerngebiete, Dorfgebiete und Mischgebiete Allgemeine Wohngebiete und Kleinsiedlungsgebiete Reine Wohngebiete Kurgebiete, Krankenhäuser und Pflegeanstalten Einzelne kurzzeitige Geräuschspitzen dürfen die Immissionswerte am Tage um nicht mehr als 30 dB(A) und in der Nacht um nicht mehr als 20 dB(A) überschreiten.
-
Seite 31: Mindestfreiräume
5.6 Mindestfreiräume Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti- male Luftverteilung vorzusehen. 1: Innengerät (IT) a: Lufteintritt 2: Außenteil (AT) b: Luftaustritt Maße (mm) RVT 265-355 ARCTIC IT 1500 2000 RVT 265-355 ARCTIC AT 2000 5.7 Anschlussvarianten des Innengerätes Folgende Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden:... -
Seite 32: Ölrückführungsmaßnahmen
REMKO Serie RVT ARCTIC 5.8 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrückfüh- rungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 7 steigende Meter zu installieren ist. -
Seite 33: Wandhalterung Der Innengeräte
5.10 Wandhalterung der Innengeräte 895mm 435mm 460mm 217mm 435.5mm 242.5mm 298mm 65mm 65mm 45mm 45mm 45mm 150mm 232.5mm 258mm Abb. 25: Montagepunkte der Wandhalterung RVT 265-355 ARCTIC (Rückansicht) 1: Innengerät (Umriss) A: Wanddurchbruch Abb. 26: Ausrichtung der Wandhalterung RVT 265-355 ARCTIC A: Korrekte Ausrichtung B: falsche Ausrichtung... -
Seite 34: Installation
REMKO Serie RVT ARCTIC Installation 6.2 Anschluss der Kältemittelleitungen 6.1 Installation Innengerät Der bauseitige Anschluss der Kältemittelleitungen Das Innengerät wird über die Wandhalterung, erfolgt auf der Rückseite der Geräte. unter Beachtung der im unteren Bereich befindli- Beachten Sie, dass eine Bördelverbindung nur chen Luftaustrittsseite, befestigt. - Seite 35 Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil. Kennzeichnen Sie die Kältemittelleitungen (Ein- Entnehmen Sie die erforderlichen Rohrquer- spritz- und Saugleitung) sowie die zugehörige schnitte bitte der Tabelle „Technische Daten“. elektrische Steuerleitung jedes Innengerätes mit einem Buchstaben.
-
Seite 36: Rohrdimension In Anzugsdrehmoment In Zoll
REMKO Serie RVT ARCTIC Abb. 29: Bördeln der Kältemittelleitung 1: Bördelwerkzeug Abb. 31: Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Rohrdimension in Anzugsdrehmoment in Zoll 1/4" 15-20 3/8" 33-40 1/2" 50-60 5/8" 65-75 3/4"... -
Seite 37: Dichtigkeitskontrolle
6.4 Dichtigkeitskontrolle 6.5 Kältemittel hinzufügen Sind alle Verbindungen hergestellt, wird die Mano- Die Geräte besitzen eine Kältemittelgrundfüllung. meterstation wie folgt an den entsprechenden Darüber hinaus sind bei Kältemittelleitungslängen Schraderventilanschlüssen angeschlossen, sofern von über 5 Metern einfacher Länge je Kreis eine vorhanden: zusätzliche Füllmenge an Kältemittel, entspre- chend der nachstehenden Tabelle, zu ergänzen:... -
Seite 38: Kondensatanschluss Und Gesicherte Ableitung
REMKO Serie RVT ARCTIC Kondensatanschluss und gesicherte Ableitung Abb. 33: Bemaßung des Streifenfundaments (Draufsicht) Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie bitte der Legende der Abb. 32 Bemaßung des Streifenfundaments (in mm) Maß RVT 265-355 ARCTIC Abb. 32: Kondensatableitung, Versickerung von... - Seite 39 min. 2% Abb. 34: Kondensatanschluss Innengerät Gesicherte Ableitung bei Undichtigkeiten Mit dem Ölabscheider OA 2.2 werden die unten aufgeführten Forderungen der regionalen Vor- schriften und Gesetze erfüllt. HINWEIS! Regionale Vorschriften oder Gesetze des Umweltschutzes, z.B. Wasserhaushaltgesetzes (WHG), können zur Vorbeugung von unkontroll- ierten Ableitungen im Falle einer Undichtigkeit geeignete Vorkehrungen erfordern, um austre- tendes Kältemaschinenöl oder Medium mit...
-
Seite 40: Elektrischer Anschluss
REMKO Serie RVT ARCTIC Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine fünfadrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 41: Anschluss Des Außenteils
8.3 Anschluss des Außenteils Klemmen Sie die bauseits verlegte Steuerlei- tung an den Klemmen [C] an. Zum Anschluss der Leitung gehen Sie folgender- maßen vor: Entfernen Sie die Abdeckung an der Seiten- wand. Wählen Sie den Querschnitt der Anschluss- leitung gemäß den Vorschriften aus. Klemmen Sie die Leitungen gemäß... -
Seite 42: Elektrisches Anschlussschema
REMKO Serie RVT ARCTIC 8.4 Elektrisches Anschlussschema Anschluss RVT 265-355 ARCTIC 1(L) 2(N) S 1(L) 2(N) S 230V/1~/50 Hz Abb. 36: Elektrisches Anschlussschema A: Außenteil RVT 265-355 ARCTIC AT 1: Netzzuleitung B: Innengerät RVT 265-355 ARCTIC IT 2: Kommunikationsleitung... - Seite 43 Anschluss optionaler Kondensatpumpe KP 6 / KP 8 W 1(L) 2(N) W 1(L) 2(N) L N PE Abb. 37: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 BK: schwarz Netzzuleitung WH: weiß...
-
Seite 44: Elektrisches Schaltschema
REMKO Serie RVT ARCTIC 8.5 Elektrisches Schaltschema Innengeräte RVT 265-355 ARCTIC IT OPTIONAL OPTIONAL OPTIONAL 5(3 or 2) CN225 CN108 CN21 CN221 CN20 P1_1 WHITE CN224 L-OUT L-IN BLUE(BLACK) YELLOW N-IN CN10 CN32 OPTIONAL 1(L) 2(N) S CN43 CN40 CN42 CN41... - Seite 45 Außenteile RVT 265-355 ARCTIC AT OPTIONAL BLUE BROWN CN414 OPTIONAL BLUE CN13 CN12 BLUE CN30 OPTIONAL CN6-1 BLACK BROWN (BLACK) BLUE BLACK （YELLOW） CN10 BLACK(BLUE) 1(L) 2(N) S L N 11 12 13 Abb. 39: Elektrisches Schaltschema RVT 265-355 ARCTIC AT A: Steuerplatine Kondensator Heizung Kondensatwanne...
-
Seite 46: Anschluss Einer Übergeordneten Regelung
REMKO Serie RVT ARCTIC 8.6 Anschluss einer übergeordneten Regelung Die Geräte vom Typ RVT ARCTIC verfügen über eine in der Geräteblende verbaute Multifunktionsplatine, welche diverse Anschlussmöglichkeiten übergeordneter Regelungen ermöglicht. Anschlussmöglichkeiten der Multifunktionsplatine Abb. 40: Anschlussklemmen F1: Erweiterte Adressenvergabe Mit dem Drehschalter ENC1 können die Adressen 00-15 vergeben werden, wenn beide F1 DIP-Schalter auf „OFF“... - Seite 47 Elektrischer Anschluss von optionalem Redundanzregler KFB-R CN46 CN45 CN46 CN45 Start/Stop Start/Stop Alarm Alarm RVT Innenteil (A) Innenteil (B) Abb. 41: Elektrisches Anschlussschema KFB-R Beim Anschluss der Geräteserie RVT 265-355 ARCTIC an den Redundanzregler KFB-R muss der Para- meter "InF" des Redundanzreglers auf 1 gestellt werden.
-
Seite 48: Vor Der Inbetriebnahme
REMKO Serie RVT ARCTIC Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu doku- Vor der ersten Inbetriebnahme des Gerätes und... - Seite 49 Funktionstest des Betriebsmodus Kühlen und Montieren Sie alle demontierten Teile. Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray und geeig- neten Lecksuchgeräten.
-
Seite 50: Störungsbeseitigung, Fehleranalyse Und Kundendienst
REMKO Serie RVT ARCTIC Störungsbeseitigung, Fehleranalyse und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 51 Störung Mögliche Ursachen Überprüfung Abhilfe Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren Kein Kühlbetrieb einge- Ist das Kühlsymbol in der Einstellung des Gerätes stellt Anzeige aktiviert? korrigieren...
-
Seite 52: Fehleranalyse Innengerät
REMKO Serie RVT ARCTIC Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung EEPROM Fehler Innengerät Kommunikationsfehler zwischen Innengerät und Außenteil Drehzahlregelung Ventilator Innengerät außer Funktion Raumtemperatursensor T1 defekt Temperatursensor Verdampfer T2 defekt Überstromschutz Temperatursensor Lufteintritt Außenteil T4 defekt Temperatursensor Verflüssigeraustritt T3 defekt Temperatursensor Heißgasleitung T5 defekt EEPROM Fehler Außenteil... - Seite 53 Fehlercode: Grund: Das Innengerät empfängt innerhalb 110 Sekunden keine Signale vom Außenteil. Die Über- prüfung erfolgt 4 mal hintereinander, dann erscheint Fehler E1. Ursache: Elektrische Verbindung nicht korrekt ausgeführt Steuerplatine Außenteil oder Innengerät defekt Spannung wegschalten, 2 Minuten später wieder zuschalten. Steht der Fehler noch an? Messen Sie die Spannung zwischen den NEIN Elektrische Verbindungen im Innengerät prüfen.
- Seite 54 REMKO Serie RVT ARCTIC Fehlercode: E3 / F5 Grund: Sollte die Ventilatorgeschwindigkeit des Innengerätes/Außenteils unter 300 U/min fallen, schaltet das Gerät ab und das Display zeigt Fehlercode E3 bzw. F5 Ursache: Elektrische Verbindung fehlerhaft Verdampferventilatorrad defekt Verdampferventilatormotor defekt Steuerplatine fehlerhaft...
- Seite 55 Vorgehensweise Gleichstromventilatormotor des Innengeräts (Steuerchip ist im Motor verbaut): Schalten Sie die Spannung des Gerätes ein. Messen Sie im Standby Modus des Gerätes zwischen den Klemmen 1-3 und 4-3 des Verbindungssteckers. Überprüfen Sie die gemessenen Werte mit denen in der unten aufgeführten Tabelle.
- Seite 56 REMKO Serie RVT ARCTIC Fehlercode: Grund: Der Verdampfersensor T2 misst beim Kompressorstart den aktuellen Wert und nimmt diesen als Referenzwert T . Sollte 8 Minuten nach Kompressorstart der Wert T nicht Start Start für mindestens 4 Sekunden um 2 °C gefallen sein, geht das System von einem Kältemittel- mangel aus.
- Seite 57 Fehlercode: E4 / E5 / F1 / F2 / F3 Grund: Ist die Überprüfungsspannung der Sensoren niedriger als 0,06 V oder höher als 4,94 V, zeigt das Display den Fehlercode des entsprechenden Sensors an. Ursache: Elektrische Verbindung fehlerhaft Defekt des Temperatursensors Steuerplatine defekt Überprüfen Sie das Verbindungskabel zwi- NEIN...
- Seite 58 REMKO Serie RVT ARCTIC Fehlercode: Grund: Sicherheitsabschaltung aufgrund zu hoher Stromaufnahme einzelner Gerätekomponenten Ursache: Fehlerhafte Netzzuleitung Kältekreislauf blockiert Fehlerhafte Steuerplatine Elektrische Verbindungen fehlerhaft Kompressor defekt NEIN Überprüfen Sie die Versorgungsspannung. Ist Schalten Sie das Gerät aus und sorgen Sie für diese korrekt? korrekte Versorgungsspannung.
- Seite 59 Fehlercode: Grund: Ist die Spannungsversorgung zur Kompressorregelung fehlerhaft zeigt das Display den Fehlercode "P0" und das Gerät schaltet sich aus Ursache: Elektrische Verbindung fehlerhaft Fehlerhafte Steuerplatine Verflüssigerventilatormotor defekt oder blockiert Kompressor defekt Überprüfen Sie die Verbindungskabel zwischen Stellen Sie eine korrekte Verbindung zwischen Steuerplatine und Kompressor? Sind diese feh- Steuerplatine und Kompressor her.
- Seite 60 REMKO Serie RVT ARCTIC Fehlercode: Grund: Über- oder Unterspannungsschutz hat angesprochen Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Netzzuleitung. Ist die Ver- NEIN Schalten Sie das Gerät aus und lassen Sie die sorgungsspannung korrekt? Netzzuleitung überprüfen/korrigieren.
- Seite 61 Fehlercode: P2 (bei Geräten mit Thermokontakt) Grund: Liegt die Überprüfungsspannung des Thermokontaktes nicht bei 5V zeigt das Display Feh- lermeldung "P2" Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Luftvolumenströme des Außenteils Reinigen Sie die Filter bzw. die Wärmetauscher und sorgen Sie für ausrei- sowie des Innenge- chenden Luftvolumenstrom.
- Seite 62 REMKO Serie RVT ARCTIC Fehlercode: Grund: Sicherheitsabschaltung Inverterregelung. Systeminterne Überwachung angesprochen (z.B. Kommunikationsproblem zwischen Platine und Kompressor, Drehzahl Kompressor nicht in Ordnung) Ursache: Fehlerhafte elektrische Verbindungen Inverterregelung auf Platine defekt Verflüssigerventilatormotor defekt Kompressor defekt Steuerplatine defekt Überprüfen Sie die elektrische Verbindung zwi- schen der Steuerplatine und dem Kompressor.
-
Seite 63: Widerstände Der Temperatursensoren
11.3 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (kW) (°C) (kW) 4,39 1,21 Fühler T1, T2, T3 und T4 4,21 1,17 Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 4,05 1,14 115,27 18,72 3,89 1,10 108,15 17,80 3,73 1,06 101,52 16,93 3,59... - Seite 64 REMKO Serie RVT ARCTIC Temp. Widerstand Temp. Widerstand Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) (°C) (kW) (°C) (kW) 0,42 0,30 82,54 18,96 0,41 0,29 78,79 18,26 0,40 0,28 75,24 17,58 0,39 0,28 71,86 16,94 0,38 0,27 68,66 16,32...
- Seite 65 Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 5,66 2,86 5,49 2,78 5,32 2,70 5,16 2,63 5,00 2,56 4,85 2,49 4,70 2,42 4,56 2,36 4,43 2,29 4,29 2,23 4,17 2,17 4,05 2,12 3,93 2,06 3,81 2,01 3,70 1,96 3,60 1,91 3,49 1,86 3,39...
-
Seite 66: Pflege Und Wartung
REMKO Serie RVT ARCTIC Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. - Seite 67 Reinigung des Gehäuses Wenn Ihr Filter einen kleinen Lufterfri- schungsfilter hat, lösen Sie es vom größeren Unterbrechen Sie die Spannungsversorgung Filter ab. zum Gerät. Öffnen Sie das Lufteintrittsgitter auf der Vor- derseite und klappen Sie es nach oben. Reinigen Sie das Gitter und die Abdeckung mit einem weichen angefeuchtetem Tuch.
-
Seite 68: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 69: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte RVT 265-355 ARCTIC IT Abb. 45: Gerätedarstellung RVT 265-355 ARCTIC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 70: Ersatzteilliste Innengeräte Rvt 265-355 Arctic It
REMKO Serie RVT ARCTIC 14.2 Ersatzteilliste Innengeräte RVT 265-355 ARCTIC IT WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Geräteblende Luftfilter, Set Intelligentes Auge Gehäusefront Verdampfer Ventilatorlager Lüfterwalze... -
Seite 71: Gerätedarstellung Außenteile Rvt 265-355 Arctic At
14.3 Gerätedarstellung Außenteile RVT 265-355 ARCTIC AT Abb. 46: Gerätedarstellung RVT 265-355 ARCTIC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 72: Ersatzteilliste Außenteile Rvt 265-355 Arctic At
REMKO Serie RVT ARCTIC 14.4 Ersatzteilliste Außenteile RVT 265-355 ARCTIC AT WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Luftaustrittsgitter Vorderwand Ventilatorflügel Ventilatormotor Halteblech Ventilatormotor Eckblech links... -
Seite 73: Index
Index Montagematerial ......28 Multifunktionsplatine, Anschluss ... . 46 Aufstellung Außenteil . - Seite 74 REMKO Serie RVT ARCTIC...
-
Seite 76: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
