- Emisja dźwięku może się różnić w zależności od położenia i konkretnego za-
stosowania narzędzi�
- Poziomy dziennego narażenia na dźwięk muszą zostać oszacowane dla każ-
dego zastosowania, a także zastosowane odpowiednie środki zapobiegaw-
cze, jeśli zajdzie taka potrzeba� Oszacowanie poziomów narażenia powinno
uwzględniać czas, gdy narzędzie jest wyłączone i nie jest w użytku� Może to
drastycznie zmniejszyć poziom narażenia w całkowitym czasie pracy�
Ikony przełączników
Rotacja do przodu (FOR)
Wyłączenie zasilania (OFF)
Wsteczna rotacja (REV)

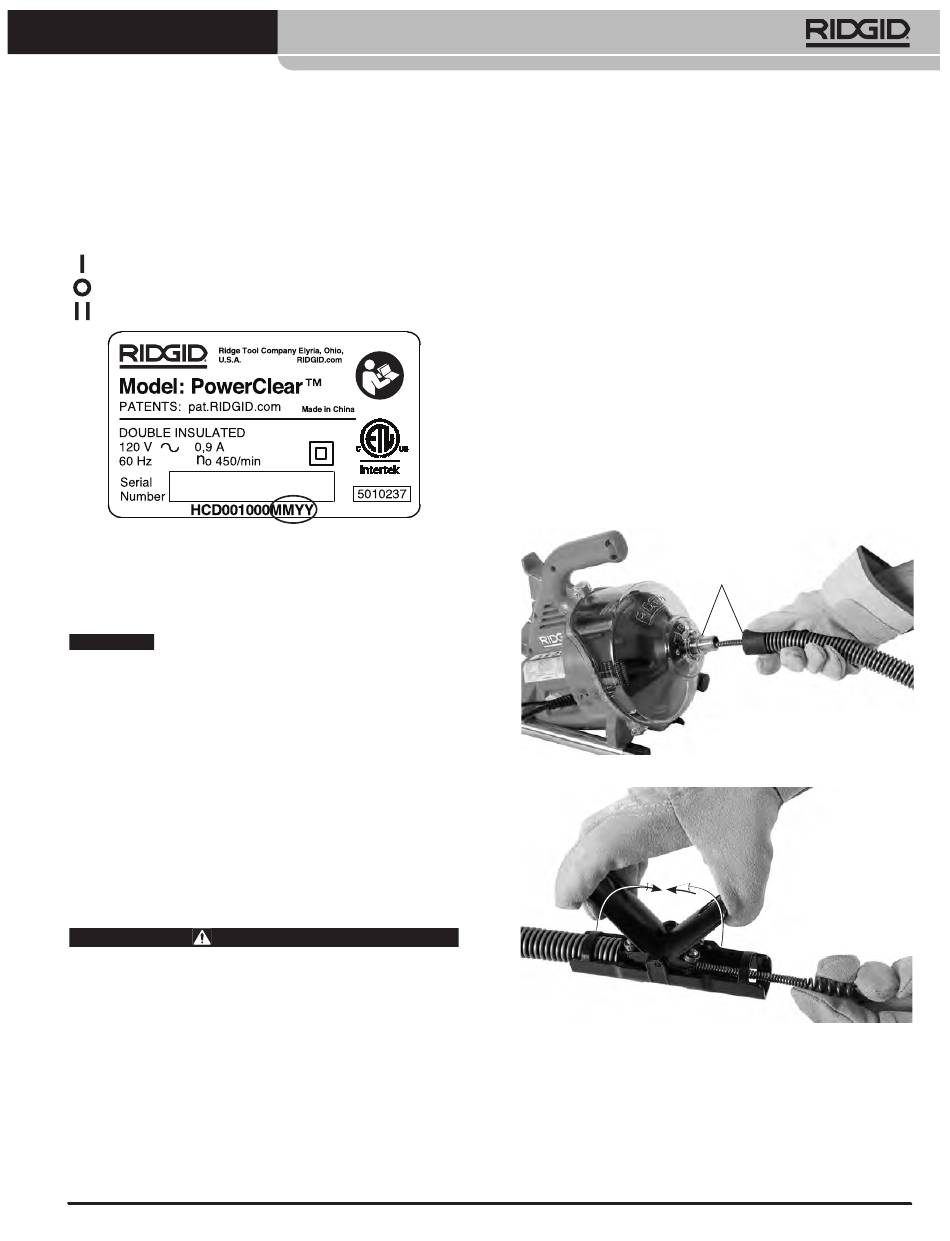

Rysunek 3 – Numer seryjny maszyny
Numer seryjny maszyny znajduje się na spodzie obu-
dowy� Ostatnie 4 cyfry określają miesiąc i rok produkcji�
(MM = miesiąc, YY = rok)�
Maszyna ta służy do czyszczenia odpływów�
NOTATKA
Jeśli używa się jej we właściwy sposób, nie uszkodzi ona
odpływu będącego w dobrym stanie, prawidłowo zapro-
jektowanego, zbudowanego i konserwowanego� Jeśli od-
pływ jest w złym stanie lub był niewłaściwie zaprojektowa-
ny, zbudowany i konserwowany, czyszczenie może okazać
się nieskuteczne lub uszkodzić odpływ� Najlepszą metodą
na ustalenie stanu odpływu przed czyszczeniem, to zba-
danie wizualne przy użyciu kamery� Niewłaściwe stosowa-
nie maszyny do czyszczenia odpływów może uszkodzić
maszynę do czyszczenia odpływów i odpływ� Ta maszyna
może nie usunąć wszystkich zatorów�
Montaż urządzenia
OSTRZEŻENIE
Aby zmniejszyć ryzyko poważnych obrażeń podczas
użytkowania, należy postępować zgodnie z poniż-
szymi procedurami prawidłowego montażu. Przed
przystąpieniem do montażu przełącznik FOR/OFF/
REV powinien być w położeniu OFF.
Konfiguracja zespołu węża prowadzącego/
AUTOFEED
Wąż prowadzący AUTOFEED może być zmontowany jako
wąż prowadzący 18" lub jako wąż prowadzący 48", w zależ-
ności od tego, jak daleko maszyna PowerClear będzie się
Maszyna do czyszczenia odpływów PowerClear™
znajdowała od otworu odpływu� Wąż prowadzący 18" może
pracować, gdy maszyna znajduje się bezpośrednio przy zle-
wie, jak np� na stole kuchennym lub półce łazienkowej� Wąż
prowadzący 48" może być odpowiedni, gdy maszyna znaj-
duje się na podłodze na zewnątrz wanny� Niezależnie od
długości użytego węża prowadzącego, zespół AUTOFEED
musi znajdować się w odległości 6" (15 cm) od wlotu odpły-
wu� Nie przekraczać długości węża prowadzącego 48"�
1� Jeśli potrzeba, podłączyć fragmenty węża prowadzą-
cego o długościach 18" i 30"� Połączenie jest pasowa-
niem ciernym - Wsunąć męską końcówkę w żeńską
i potwierdzić osadzenie�
2� Wymontować i wyrzucić osłonkę końca kabla (nowa
maszyna)� Wyciągnąć wystarczającą długość kabla,
aby przepuścić ją przez wąż prowadzący i jednostkę
AUTOFEED�
3� Przeprowadzić kabel przez wąż prowadzący� Pod-
nieść dźwignie ADVANCE (wypuszczanie) i RETRIEVE
(wciąganie), aby pozwolić zgrubieniu na początku
kabla przejść przez jednostkę AUTOFEED� (Rysunek 5)�
Połączenie na ścisk
Rysunek 4 - Wprowadzanie kabla do węża prowadzącego
Rysunek 5 - Wprowadzanie kabla przez zespół AUTOFEED ®
4� Zwolnić dźwignie ADVANCE i RETRIEVE�
5� Dołączyć wąż prowadzący do maszyny poprzez we-
pchnięcie węża nad wypustem w przedniej obudo-
wie (Rysunek 4)� Zastosować proces odwrotny w celu
demontażu�
Wąż z obudową
