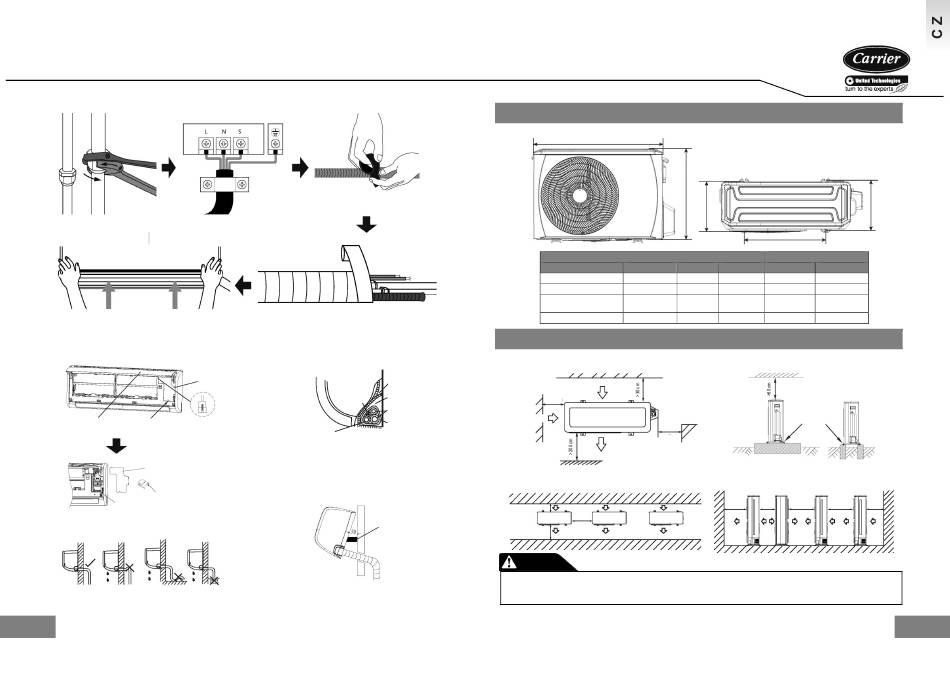

2. INSTALACE VNITŘNÍ JEDNOTKY
Krok 4: Připojte potrubí
Krok 5: Připojte kabel
Krok 8: Zavěste vnitřní jednotku
■ Připojení vodičů vnitřní jednotky
1. Zvedněte přední panel vnitřní jednotky.
2. Odstraňte kryt elektroinstalace vnitřní jednotky a svorku kabelu uvolněním šroubů.
3. Protáhněte připojovací vodiče ze zadní strany vnitřní jednotky a připojte
je ke svorkovnici vnitřní jednotky.
Kryt
elektroinstalace
Přední panel
Otevřete kryt z tohoto
Konektor pro kabelové
otvoru
připojení regulátoru
(volitelné, nachází
se v krabičce displeje)
Kryt elektroinstalace
Kryt svorkovnice
Kabelová svorka
■ Odtok
Odtokové potrubí nesmí být v žádném místě své délky zablokované,
musí se svažovat dolů a musí být zaizolované až k vnější stěně.
Správně
Nevytvořte
Nevkládejte konec odtoku do vody
zvednutý ohyb
7
Krok 6: Připravte odtokovou hadici
Krok 7: Obalte potrubí a kabel
■ Obalení trubky
Pro správnou orientaci potrubí chladiva, elektrických kabelů a odtokového potrubí,
viz obrázek níže:
– Umístěte odtokovou hadici pod potrubí chladiva.
– Ujistěte se, že se odtoková hadice nezvedá a nekroutí.
– Všechny trubky musí být samostatně izolovány.
Vnitřní
Sběrná nádrž
jednotka
Potrubní oddělení
Elektrický kabel
Chladící potrubí
Typ tepelné izolace
Odtoková hadice
■ Zavěšení vnitřní jednotky
1. Protáhněte potrubí chladiva přes otvor ve stěně.
2. Zavěste vnitřní jednotku na horní háček montážní desky, poté zatlačte spodní
část vnitřní jednotky nahoru na stěnu na spodní háček.
3. Pohněte vnitřní jednotkou ze strany na stranu a nahoru a dolů pro kontrolu,
zda je bezpečně zavěšena.
Použijte klín pro nadzvednutí jednotky, je-li potřeba zadní potrubí.
Klín
3. INSTALACE VENKOVNÍ JEDNOTKY
3.1 MONTÁŽNÍ ROZMĚRY VENKOVNÍ JEDNOTKY
Montážní rozměry se liší podle různých venkovních jednotek. Průměr hlavy upevňovacího šroubu by měl být více než 12mm.
W
Rozměry venkovní jednotky (mm)
Venkovní jednotka
W
38QHC009DS*
700
38QHC012DS*/38QHC009ES*
770
38QHC018DS*
800
38QHC012ES*/38QHC018ES*
38QHC024DS*/38QHC024ES*
845
3.2 PROSTOROVÉ POŽADAVKY VENKOVNÍ JEDNOTKY
Instalace jedné jednotky
(Zeď nebo překážka)
Přívod vzduchu
>30 cm
Udržujte průchod
N
Přívod vzduchu
>60 cm
P
M
Výstup vzduchu
Paralelní připojení dvou nebo více jednotek
jednotka:cm
>30
>60
>200
UPOZORNĚNÍ
V oblastech s nízkými teplotami a sněžením neinstalujte venkovní jednotku na místa, kde by mohla být zasněžena.
Pokud se očekává silné sněžení, měl by být nainstalován venkovní stojan proti sněhu a ledu a/nebo kryt proti větru
na ochranu jednotky před hromaděním sněhu a zablokováním přívodu vzduchu.
H
D
A
Montážní rozměry (mm)
H
D
A
B
55
275
450
267
555
300
487
298
554
333
515
340
702
363
540
376
Přišroubujte šroubem
Paralelní připojení předních stran se zadními stranami
jednotka: cm
>200
>50
>300
>300
B
>30
8
