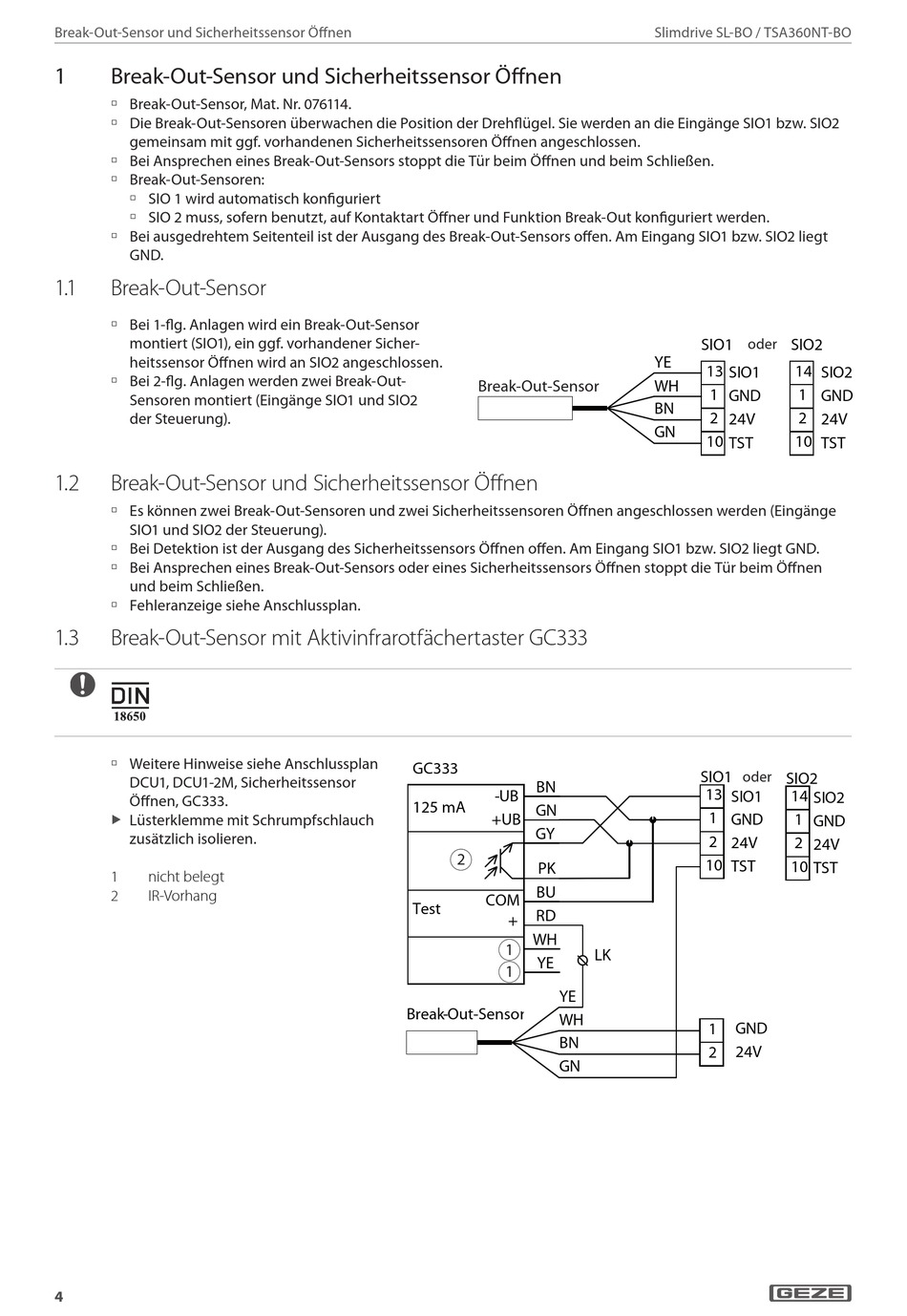

Break-Out-Sensor und Sicherheitssensor Öffnen
1
Break-Out-Sensor und Sicherheitssensor Öffnen
à Break-Out-Sensor, Mat. Nr. 076114.
à Die Break-Out-Sensoren überwachen die Position der Drehflügel. Sie werden an die Eingänge SIO1 bzw. SIO2
gemeinsam mit ggf. vorhandenen Sicherheitssensoren Öffnen angeschlossen.
à Bei Ansprechen eines Break-Out-Sensors stoppt die Tür beim Öffnen und beim Schließen.
à Break-Out-Sensoren:
à SIO 1 wird automatisch konfiguriert
à SIO 2 muss, sofern benutzt, auf Kontaktart Öffner und Funktion Break-Out konfiguriert werden.
à Bei ausgedrehtem Seitenteil ist der Ausgang des Break-Out-Sensors offen. Am Eingang SIO1 bzw. SIO2 liegt
GND.
1. 1
Break-Out-Sensor
à Bei 1-flg. Anlagen wird ein Break-Out-Sensor
montiert (SIO1), ein ggf. vorhandener Sicher-
heitssensor Öffnen wird an SIO2 angeschlossen.
à Bei 2-flg. Anlagen werden zwei Break-Out-
Sensoren montiert (Eingänge SIO1 und SIO2
der Steuerung).
1.2
Break-Out-Sensor und Sicherheitssensor Öffnen
à Es können zwei Break-Out-Sensoren und zwei Sicherheitssensoren Öffnen angeschlossen werden (Eingänge
SIO1 und SIO2 der Steuerung).
à Bei Detektion ist der Ausgang des Sicherheitssensors Öffnen offen. Am Eingang SIO1 bzw. SIO2 liegt GND.
à Bei Ansprechen eines Break-Out-Sensors oder eines Sicherheitssensors Öffnen stoppt die Tür beim Öffnen
und beim Schließen.
à Fehleranzeige siehe Anschlussplan.
1.3
Break-Out-Sensor mit Aktivinfrarotfächertaster GC333
à Weitere Hinweise siehe Anschlussplan
DCU1, DCU1-2M, Sicherheitssensor
Öffnen, GC333.
Lüsterklemme mit Schrumpfschlauch
X
X
zusätzlich isolieren.
1
nicht belegt
2
IR-Vorhang
4
Break-Out-Sensor
GC333
BN
-UB
125 mA
GN
+UB
GY
2
PK
BU
COM
Test
RD
+
WH
1
YE
1
YE
Break-Out-Sensor
WH
BN
GN
Slimdrive SL-BO / TSA360NT-BO
SIO1
oder
YE
13 SIO1
WH
1 GND
BN
2 24V
GN
10 TST
SIO1
oder
13
SIO1
1 GND
2 24V
10 TST
LK
1
GND
2
24V
SIO2
14 SIO2
1 GND
2 24V
10 TST
SIO2
14 SIO2
1 GND
2 24V
10 TST
