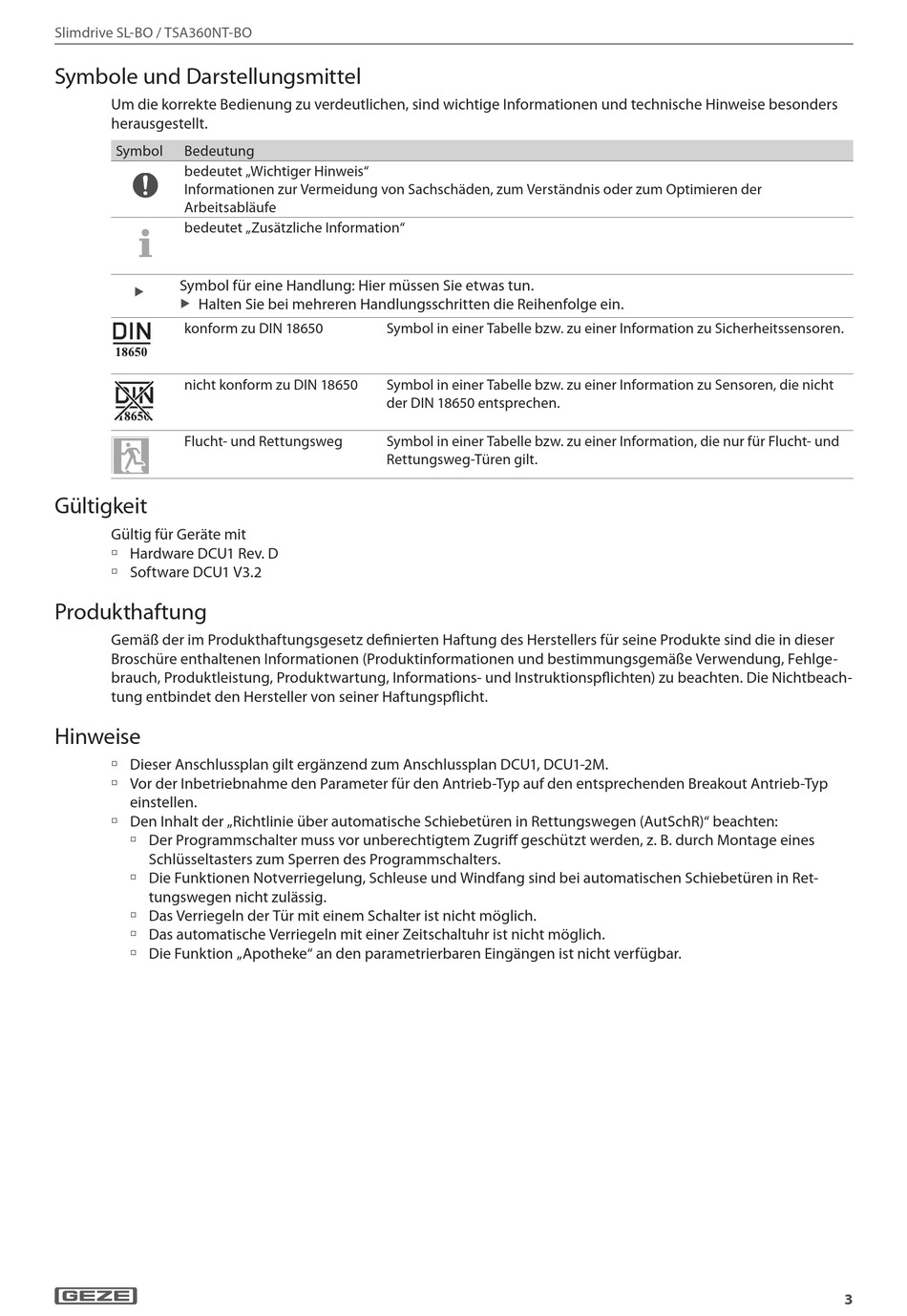

Slimdrive SL-BO / TSA360NT-BO
Symbole und Darstellungsmittel
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders
herausgestellt.
Symbol
Bedeutung
bedeutet „Wichtiger Hinweis"
Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimieren der
Arbeitsabläufe
bedeutet „Zusätzliche Information"
Symbol für eine Handlung: Hier müssen Sie etwas tun.
X
X
Halten Sie bei mehreren Handlungsschritten die Reihenfolge ein.
X
X
konform zu DIN 18650
nicht konform zu DIN 18650
Flucht- und Rettungsweg
Gültigkeit
Gültig für Geräte mit
à Hardware DCU1 Rev. D
à Software DCU1 V3.2
Produkthaftung
Gemäß der im Produkthaftungsgesetz definierten Haftung des Herstellers für seine Produkte sind die in dieser
Broschüre enthaltenen Informationen (Produktinformationen und bestimmungsgemäße Verwendung, Fehlge-
brauch, Produktleistung, Produktwartung, Informations- und Instruktionspflichten) zu beachten. Die Nichtbeach-
tung entbindet den Hersteller von seiner Haftungspflicht.
Hinweise
à Dieser Anschlussplan gilt ergänzend zum Anschlussplan DCU1, DCU1-2M.
à Vor der Inbetriebnahme den Parameter für den Antrieb-Typ auf den entsprechenden Breakout Antrieb-Typ
einstellen.
à Den Inhalt der „Richtlinie über automatische Schiebetüren in Rettungswegen (AutSchR)" beachten:
à Der Programmschalter muss vor unberechtigtem Zugriff geschützt werden, z. B. durch Montage eines
Schlüsseltasters zum Sperren des Programmschalters.
à Die Funktionen Notverriegelung, Schleuse und Windfang sind bei automatischen Schiebetüren in Ret-
tungswegen nicht zulässig.
à Das Verriegeln der Tür mit einem Schalter ist nicht möglich.
à Das automatische Verriegeln mit einer Zeitschaltuhr ist nicht möglich.
à Die Funktion „Apotheke" an den parametrierbaren Eingängen ist nicht verfügbar.
Symbol in einer Tabelle bzw. zu einer Information zu Sicherheitssensoren.
Symbol in einer Tabelle bzw. zu einer Information zu Sensoren, die nicht
der DIN 18650 entsprechen.
Symbol in einer Tabelle bzw. zu einer Information, die nur für Flucht- und
Rettungsweg-Türen gilt.
3
