INSTALLATION
2.5.2
Transmitter-Einbau - Rohrleitungsdirektanschluss
Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe
Abb. 13).
Das Rohr bzw. die Rohrleitung muss ein auf das Gewinde des Transmittergehäuses
passendes Gewinde haben. Die Befestigungsmaße sind in Abb. 13 zu finden. Bei
Rundrohren wird zur Gewährleistung einer gasdichten Abdichtung ein Befestigungsflansch
am Rohr benötigt, um der Dichtung eine flache Abdichtungsgegenfläche zu bieten.
1.
Darauf achten, dass die blaue Schutzhülle (und die dazugehörige
Trockenmittelkapsel) von der Spitze des Transmitters entfernt wurden.
2.
G 1/2" and 5/8" Version – Sicherstellen das die Verbunddichtung (2)
über das Gewinde des Transmitters gelegt wird.
3/4" Version - Sicherstellen, dass der O-Ring komplett in der Vertiefung sitzt
3.
Den Transmitter (3) in das Rohr (1) schrauben. Anziehen, bis ein gasdichter
Abschluss erreicht ist. (Das Drehmoment hängt vom Rohrleitungsmaterial
ab.) HINWEIS: Nicht zu fest anziehen, da sonst das Gewinde an
der Rohrleitung beschädigt werden kann.
8
Easidew Taupunkt-Transmitter Bedienungsanleitung
VORSICHT: Den Transmitter nicht zu nah am unteren Ende
einer Krümmung anbringen, wo sich möglicherweise das
gesamte Kondenswasser in der Rohrleitung sammelt und
die Messsonde durchtränkt.
Das folgende Verfahren muss von kompetentem
Fachpersonal ausgeführt werden.
WARNUNG: Der Filterschutz darf unter keinen
Umständen mit den Fingern berührt werden.
1
1
2
3
48mm

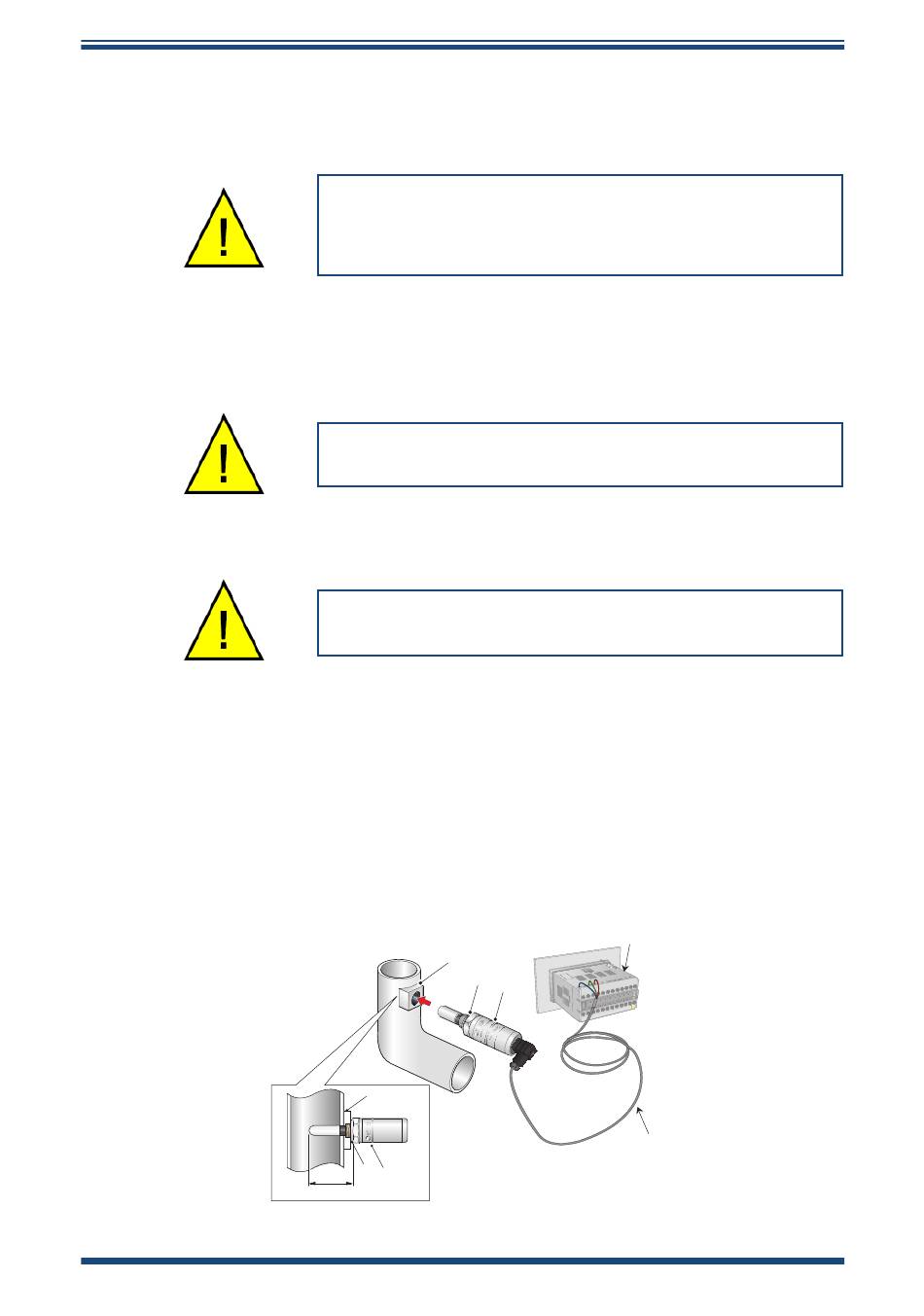

Abb 13
Transmitter-Einbau - Rohr oder Rohrleitung
Optionales display
(auf anfrage erhältlich)
2
3
10 11
9
8
7
6
5
23
4
21 22
3
2
18 20
18
16 17
14 15
Optionales
kabel
(auf anfrage erhältlich)
97099 DE Ausgabe 16.1, Dezember 2019
