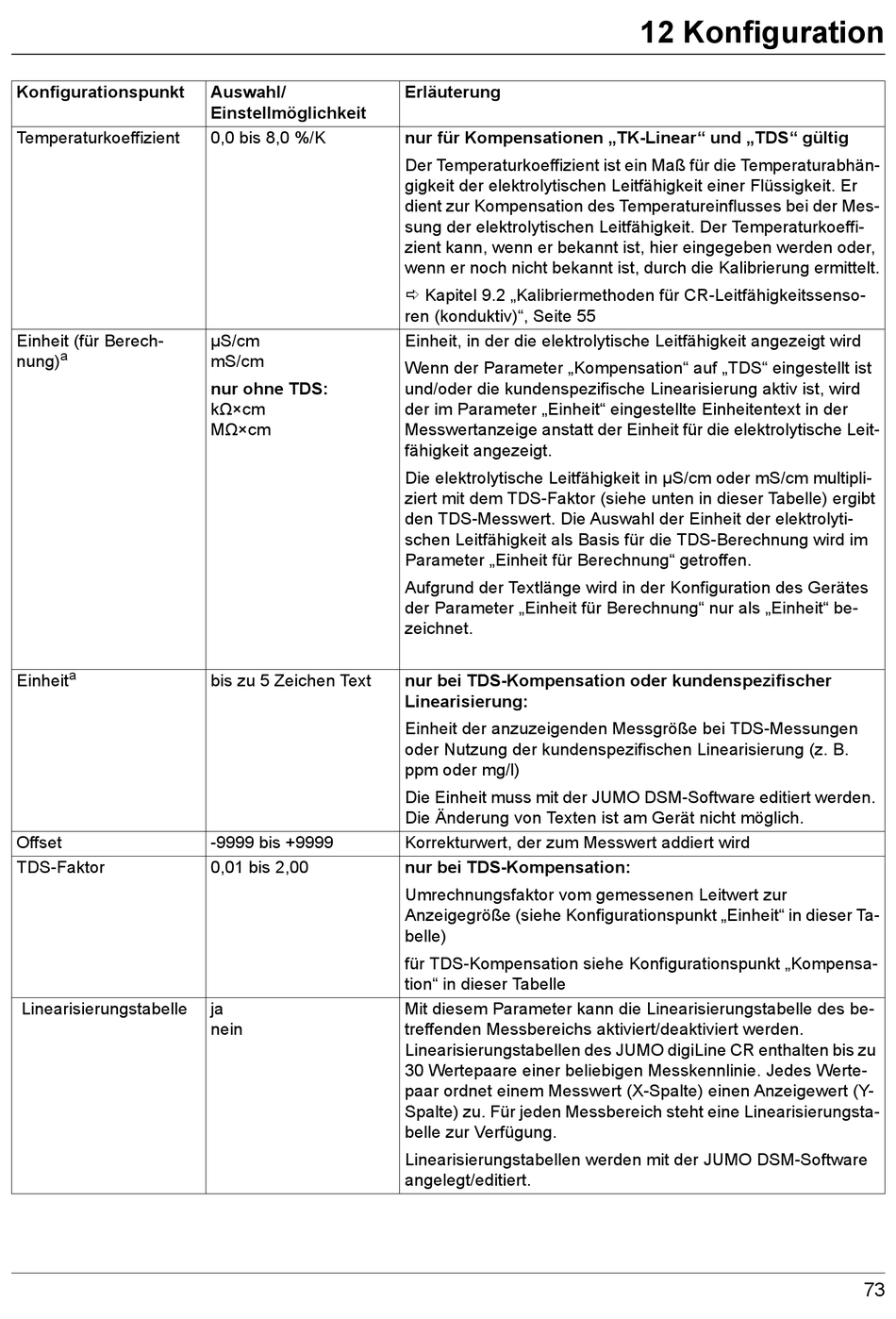

JUMO digiLine CR Betriebsanleitung Seite 73

Konfigurationspunkt
Temperaturkoeffizient
Einheit (für Berech-
a
nung)
a
Einheit
Offset
TDS-Faktor
Linearisierungstabelle
Auswahl/
Einstellmöglichkeit
0,0 bis 8,0 %/K
µS/cm
mS/cm
nur ohne TDS:
kΩ×cm
MΩ×cm
bis zu 5 Zeichen Text
-9999 bis +9999
0,01 bis 2,00
ja
nein
Erläuterung
nur für Kompensationen „TK-Linear" und „TDS" gültig
Der Temperaturkoeffizient ist ein Maß für die Temperaturabhän-
gigkeit der elektrolytischen Leitfähigkeit einer Flüssigkeit. Er
dient zur Kompensation des Temperatureinflusses bei der Mes-
sung der elektrolytischen Leitfähigkeit. Der Temperaturkoeffi-
zient kann, wenn er bekannt ist, hier eingegeben werden oder,
wenn er noch nicht bekannt ist, durch die Kalibrierung ermittelt.
 Kapitel 9.2 „Kalibriermethoden für CR-Leitfähigkeitssenso-
ren (konduktiv)", Seite 55
Einheit, in der die elektrolytische Leitfähigkeit angezeigt wird
Wenn der Parameter „Kompensation" auf „TDS" eingestellt ist
und/oder die kundenspezifische Linearisierung aktiv ist, wird
der im Parameter „Einheit" eingestellte Einheitentext in der
Messwertanzeige anstatt der Einheit für die elektrolytische Leit-
fähigkeit angezeigt.
Die elektrolytische Leitfähigkeit in µS/cm oder mS/cm multipli-
ziert mit dem TDS-Faktor (siehe unten in dieser Tabelle) ergibt
den TDS-Messwert. Die Auswahl der Einheit der elektrolyti-
schen Leitfähigkeit als Basis für die TDS-Berechnung wird im
Parameter „Einheit für Berechnung" getroffen.
Aufgrund der Textlänge wird in der Konfiguration des Gerätes
der Parameter „Einheit für Berechnung" nur als „Einheit" be-
zeichnet.
nur bei TDS-Kompensation oder kundenspezifischer
Linearisierung:
Einheit der anzuzeigenden Messgröße bei TDS-Messungen
oder Nutzung der kundenspezifischen Linearisierung (z. B.
ppm oder mg/l)
Die Einheit muss mit der JUMO DSM-Software editiert werden.
Die Änderung von Texten ist am Gerät nicht möglich.
Korrekturwert, der zum Messwert addiert wird
nur bei TDS-Kompensation:
Umrechnungsfaktor vom gemessenen Leitwert zur
Anzeigegröße (siehe Konfigurationspunkt „Einheit" in dieser Ta-
belle)
für TDS-Kompensation siehe Konfigurationspunkt „Kompensa-
tion" in dieser Tabelle
Mit diesem Parameter kann die Linearisierungstabelle des be-
treffenden Messbereichs aktiviert/deaktiviert werden.
Linearisierungs tabellen des JUMO digiLine CR enthalten bis zu
30 Wertepaare einer beliebigen Messkennlinie. Jedes Werte-
paar ordnet einem Messwert (X-Spalte) einen Anzeigewert (Y-
Spalte) zu. Für jeden Messbereich steht eine Linearisierungsta-
belle zur Verfügung.
Linearisierungstabellen werden mit der JUMO DSM-Software
angelegt/editiert.
