6

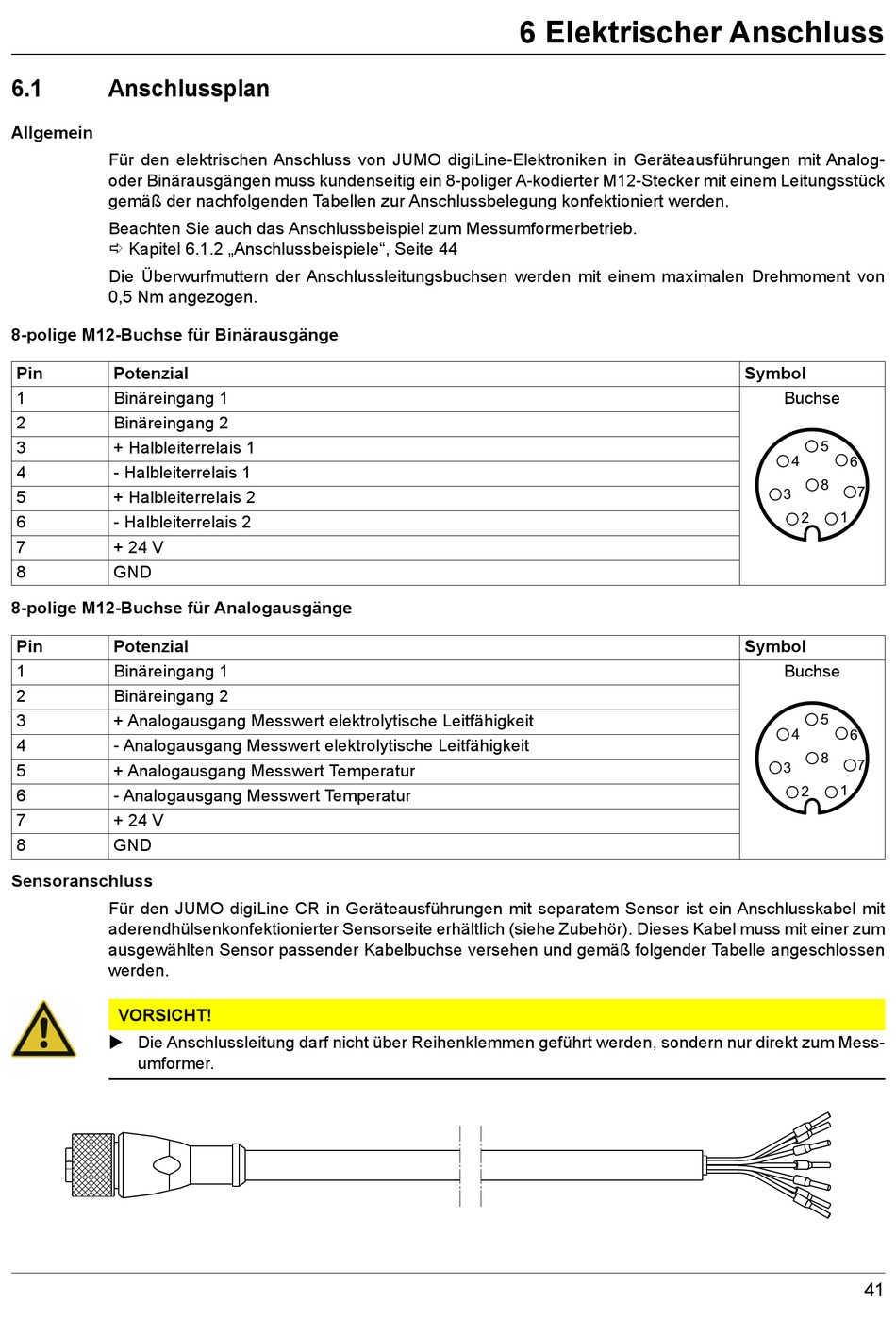

Elektrischer Anschluss

6.1

Anschlussplan

Allgemein
Für den elektrischen Anschluss von JUMO digiLine-Elektroniken in Geräteausführungen mit Analog-
oder Binärausgängen muss kundenseitig ein 8-poliger A-kodierter M12-Stecker mit einem Leitungsstück
gemäß der nachfolgenden Tabellen zur Anschlussbelegung konfektioniert werden.
Beachten Sie auch das Anschlussbeispiel zum Messumformerbetrieb.
 Kapitel 6.1.2 „Anschlussbeispiele", Seite 44
Die Überwurfmuttern der Anschlussleitungsbuchsen werden mit einem maximalen Drehmoment von
0,5 Nm angezogen.
8-polige M12-Buchse für Binärausgänge
Pin Potenzial
1 Binäreingang 1
2 Binäreingang 2
3 + Halbleiterrelais 1
4 - Halbleiterrelais 1
5 + Halbleiterrelais 2
6 - Halbleiterrelais 2
7 + 24 V
8 GND
8-polige M12-Buchse für Analogausgänge
Pin Potenzial
1 Binäreingang 1
2 Binäreingang 2
3 + Analogausgang Messwert elektrolytische Leitfähigkeit
4 - Analogausgang Messwert elektrolytische Leitfähigkeit
5 + Analogausgang Messwert Temperatur
6 - Analogausgang Messwert Temperatur
7 + 24 V
8 GND
Sensoranschluss
Für den JUMO digiLine CR in Geräteausführungen mit separatem Sensor ist ein Anschlusskabel mit
ader endhülsenkonfektionierter Sensorseite erhältlich (siehe Zubehör). Dieses Kabel muss mit einer zum
ausgewählten Sensor passender Kabelbuchse versehen und gemäß folgender Tabelle angeschlossen
werden.
VORSICHT!
 Die Anschlussleitung darf nicht über Reihenklemmen geführt werden, sondern nur direkt zum Mess-
umformer.
6 Elektrischer Anschluss
Symbol
Buchse
5
4
6
8
7
3
1
2
Symbol
Buchse
5
4 6
8
7
3
1
2
