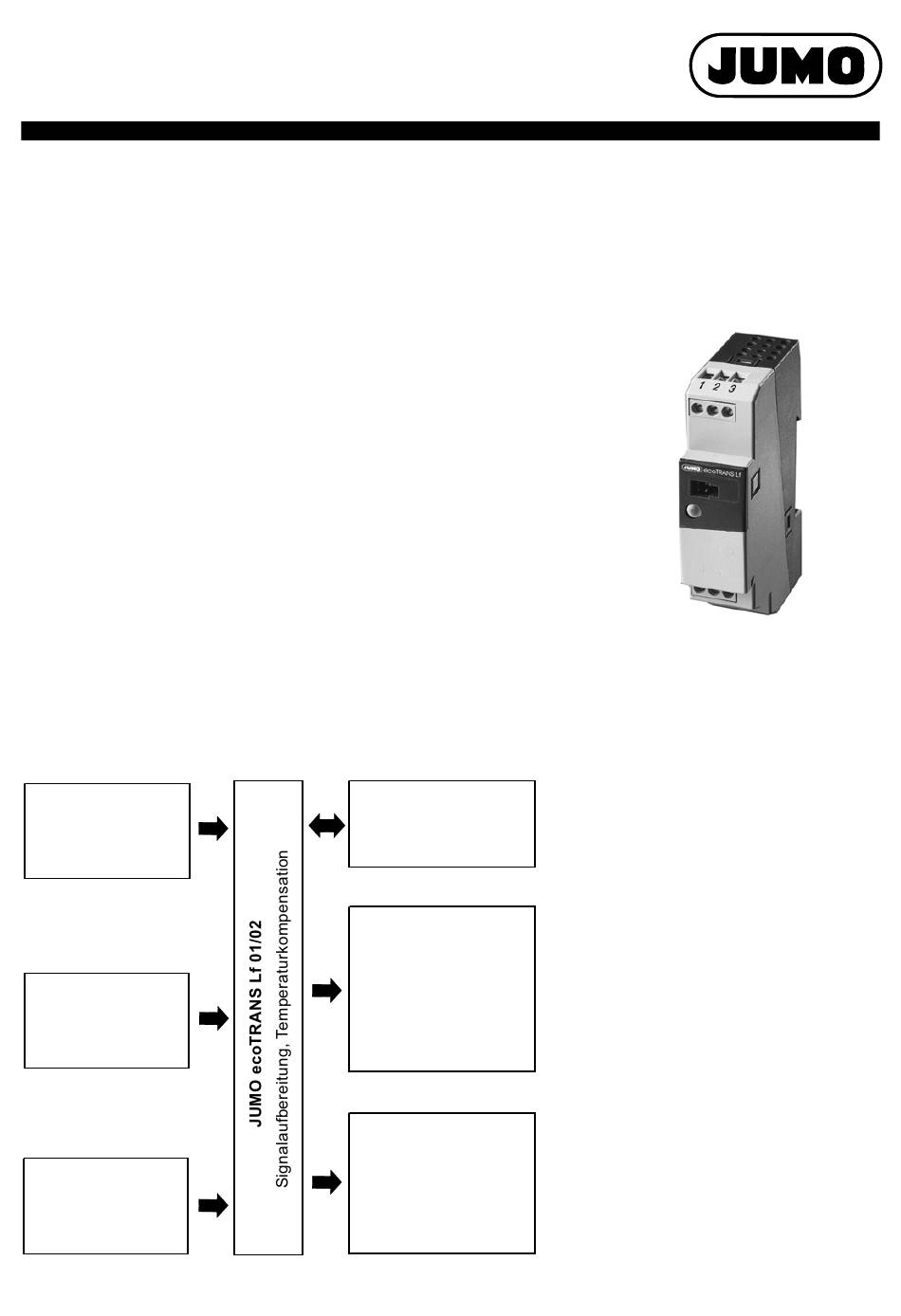

JUMO ecoTRANS Lf 01/02
Mikroprozessor-Messumformer/-Schaltgerät für Leitfähigkeit
Gehäuse für Hutschienenmontage (35 mm × 7,5 mm nach EN 60715 A.1)
Kurzbeschreibung
Der Leitfähigkeitsmessumformer JUMO ecoTRANS Lf 01/02 misst in Verbindung mit kondukti-
ven Leitfähigkeitssensoren die Leitfähigkeit von Flüssigkeiten.
Die Geräte sind für die Anwendung in der allgemeinen Wassertechnik ausgelegt.
Der JUMO ecoTRANS Lf 01 verfügt über einen frei programmierbaren analogen Istwertaus-
gang. Mögliche Anwendungen findet das Gerät z. B. als preiswerter, universeller Messumfor-
mer.
Der JUMO ecoTRANS Lf 02 ist mit einem Umschaltrelais ausgerüstet.
Mit Hilfe eines Teach-In-Steckers kann der JUMO ecoTRANS Lf 02 den Schaltpunkt des inte-
grierten Relais selbständig erlernen.
Typische Einsatzgebiete sind Anlagen für die Frischwasserüberwachung und Wasseraufberei-
tung, Umkehrosmoseanlagen, Ionentauscheranlagen, Kondensatüberwachung und Kühlwas-
serkontrolle.
Die Programmierung der Geräte erfolgt über den Setup-Anschluss (Notebook/PC) mit dem Se-
tup-Programm:
• Kalibrierung der Zellenkonstante
• Kalibrierung des Temperaturkoeffizienten
• Konfigurieren der Parameter: Messbereich, Bezugstemperatur, Zellenkonstante,
Temperatur, Schaltpunkt, stetiger Ausgang u. a.
Blockstruktur
Spannungsversorgung
DC 24 V
Konduktiver
Leitfähigkeitssensor
Temperaturfühler
- Pt100
- Pt1000
- kundenspezifische
Kennlinie
V3.00/DE/00418384
Telefon: +49 661 6003-714
Telefax: +49 661 6003-605
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Setup-Anschluss für
PC/Notebook
- Kalibrierung
- Konfiguration und
Parametrierung
Ausgang
JUMO ecoTRANS Lf 01
- temperaturkompensiertes
Leitfähigkeitssignal
- galvanisch getrennt
- 0(4) bis 20 mA
- 0(2) bis 10 V
- 20 bis 0(4) mA
- 10 bis 0(2) V
Ausgang
JUMO ecoTRANS Lf 02
- Relais
Umschaltkontakt,
AC 230 V, 4 A
- Grenzwert mit Hysterese
- Wischerfunktion
- Anzugs-/Abfallverzögerung
Typenblatt 202731
Besonderheiten
• 3-Wege-Trennung
(Spannungsversorgung ist vom Messein-
gang und vom Analogausgang galvanisch
getrennt)
• zur Montage auf Hutschiene
• 1 galvanisch vom Messeingang getrennter
Analogausgang
0(4) bis 20mA/0(2) bis 10V
(Typ JUMO ecoTRANS Lf 01)
• 1 Relais (Typ JUMO ecoTRANS Lf 02)
• Selbstlernfunktion
(Schaltpunktbestimmung mit Teach-In-
Stecker) beim JUMO ecoTRANS Lf 02
• 1 Zweifarben-LED (rot/grün)
zur Signalisierung der Betriebszustände
• Kalibriertimer
• kundenspezifische Kennlinie
für Temperaturfühler möglich
(z. B. NTC, PTC)
• Referenztemperatur
(Bezugstemperatur) einstellbar
20273100T10Z000K000
Seite 1/7
