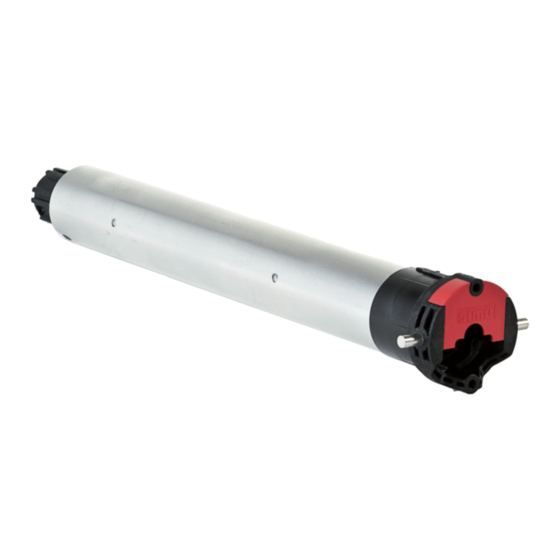

simu T5 AUTO SHORT Hz Bedienungsanleitung

Cette notice s'applique à toutes les motorisations T5 AUTO SHORT Hz dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T5 AUTO SHORT Hz sont conçues pour motoriser tous types de volets roulants équipés de
butées et de liens rigides. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation,
du produit motorisé une fois installé, respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur
les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites
dans cette notice, respecter également les consignes détaillées dans le document joint «Consignes de sécurité». La motorisation
doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU
et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application
décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
«Consignes de sécurité», toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation
et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint
«Consignes de sécurité», après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite
l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la
motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
