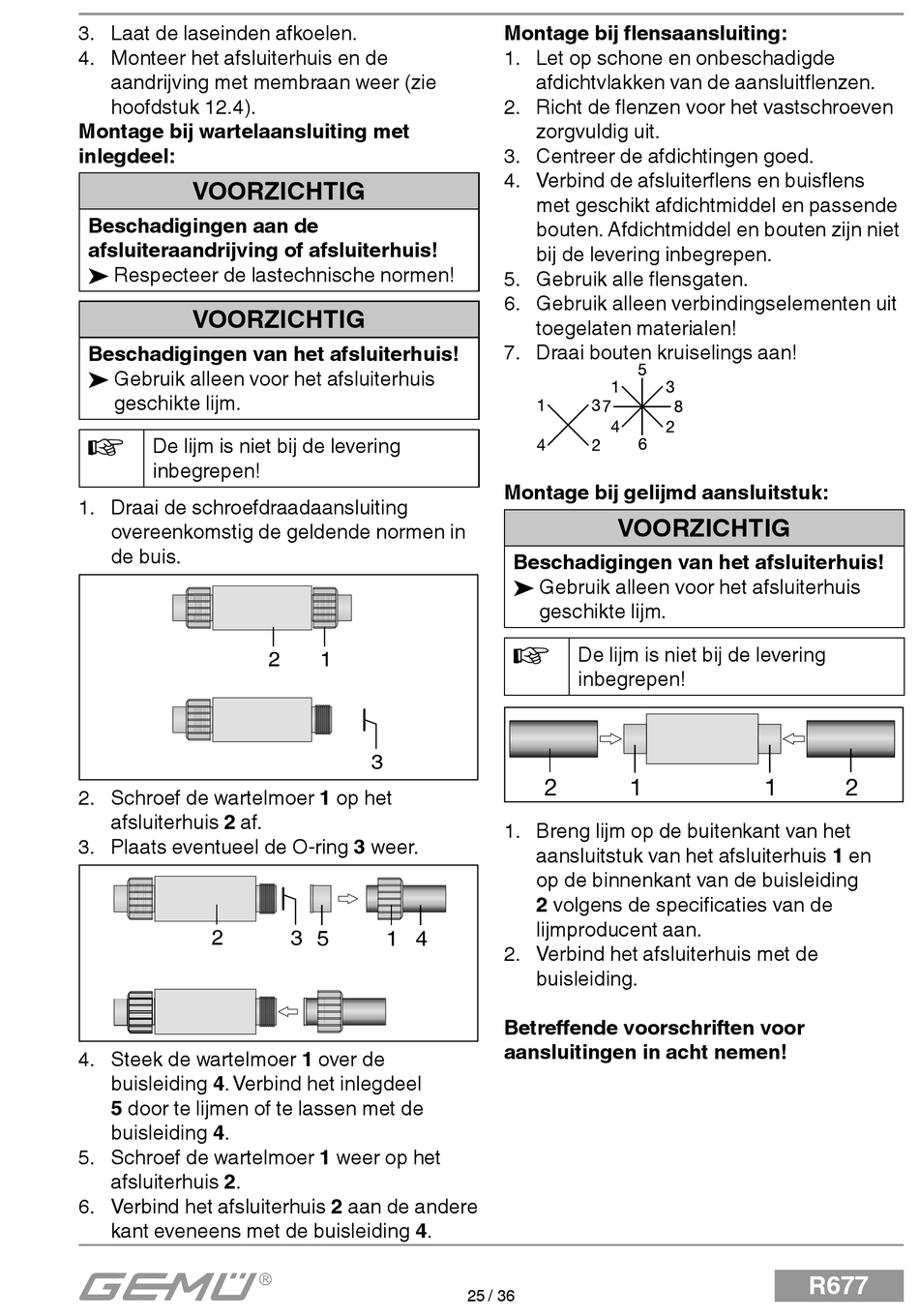

3. Laat de laseinden afkoelen.
4. Monteer het afsluiterhuis en de
aandrijving met membraan weer (zie
hoofdstuk 12.4).
Montage bij wartelaansluiting met
inlegdeel:
VOORZICHTIG
Beschadigingen aan de
afsluiteraandrijving of afsluiterhuis!
® Respecteer de lastechnische normen!
VOORZICHTIG
Beschadigingen van het afsluiterhuis!
® Gebruik alleen voor het afsluiterhuis
geschikte lijm.
De lijm is niet bij de levering
inbegrepen!
1. Draai de schroefdraadaansluiting
overeenkomstig de geldende normen in
de buis.
2. Schroef de wartelmoer 1 op het
afsluiterhuis 2 af.
3. Plaats eventueel de O-ring 3 weer.
2
4. Steek de wartelmoer 1 over de
buisleiding 4. Verbind het inlegdeel
5 door te lijmen of te lassen met de
buisleiding 4.
5. Schroef de wartelmoer 1 weer op het
afsluiterhuis 2.
6. Verbind het afsluiterhuis 2 aan de andere
kant eveneens met de buisleiding 4.
2 1
3
3
5 1 4
Montage bij flensaansluiting:
1. Let op schone en onbeschadigde
afdichtvlakken van de aansluitfl enzen.
2. Richt de fl enzen voor het vastschroeven
zorgvuldig uit.
3. Centreer de afdichtingen goed.
4. Verbind de afsluiterfl ens en buisfl ens
met geschikt afdichtmiddel en passende
bouten. Afdichtmiddel en bouten zijn niet
bij de levering inbegrepen.
5. Gebruik alle fl ensgaten.
6. Gebruik alleen verbindingselementen uit
toegelaten materialen!
7. Draai bouten kruiselings aan!
Montage bij gelijmd aansluitstuk:
VOORZICHTIG
Beschadigingen van het afsluiterhuis!
® Gebruik alleen voor het afsluiterhuis
geschikte lijm.
De lijm is niet bij de levering
inbegrepen!
2 1
1. Breng lijm op de buitenkant van het
aansluitstuk van het afsluiterhuis 1 en
op de binnenkant van de buisleiding
2 volgens de specifi caties van de
lijmproducent aan.
2. Verbind het afsluiterhuis met de
buisleiding.
Betreffende voorschriften voor
aansluitingen in acht nemen!
25 / 36
1 2
R677
