4. Die Adern an die Klemmstellen 2, 5 und 7 anschließen und Aderfarben notieren (siehe
Installationsanleitung "RS485-Verkabelungsprinzip" unter www.SMA-Solar.com).
5. Die Hebel der Klemmstellen schließen.

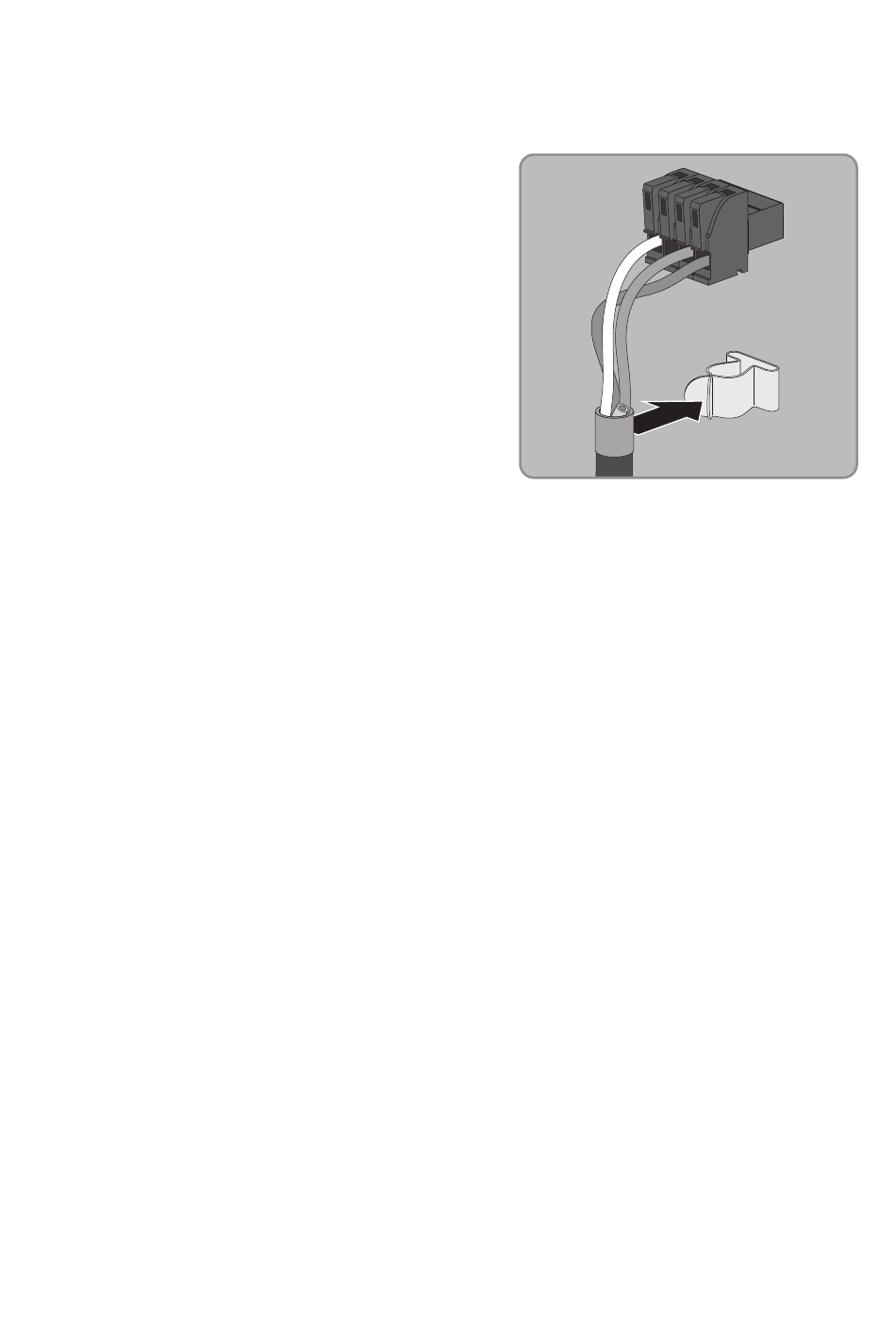

6. Jedes Anschlusskabel mit dem Kabelschirm in die
Schirmklammer auf dem Modul drücken.
7. Wenn keine weiteren Anschlüsse am Modul gewünscht sind, den Wechselrichter schließen
und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
