Vorgehen:
1.
Lebensgefahr durch hohe Spannungen des PV-Generators
Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-
Leitern und spannungsführenden Bauteilen des Wechselrichters anliegt. Das Berühren der
DC-Leiter oder der spannungsführenden Bauteile kann lebensgefährliche Stromschläge
verursachen.
• Vor allen Arbeiten am Wechselrichter den Wechselrichter immer AC- und DC-seitig wie
in der Anleitung des Wechselrichters beschrieben spannungsfrei schalten. Dabei
beachten, dass auch bei ausgeschaltetem DC-Trennschalter gefährliche
Gleichspannung an den DC-Leitern im Wechselrichter anliegt.
2. Den Gehäusedeckel der DC-Connection Unit demontieren. Dazu alle Schrauben mit einem
Torx-Schraubendreher (TX25) herausdrehen und den Gehäusedeckel nach vorne abnehmen.
3. Die Schrauben und den Gehäusedeckel zur Seite legen und sicher aufbewahren.
4. Das Modul an der gewünschten Montageposition einbauen. Dazu folgende Schritte
durchführen:

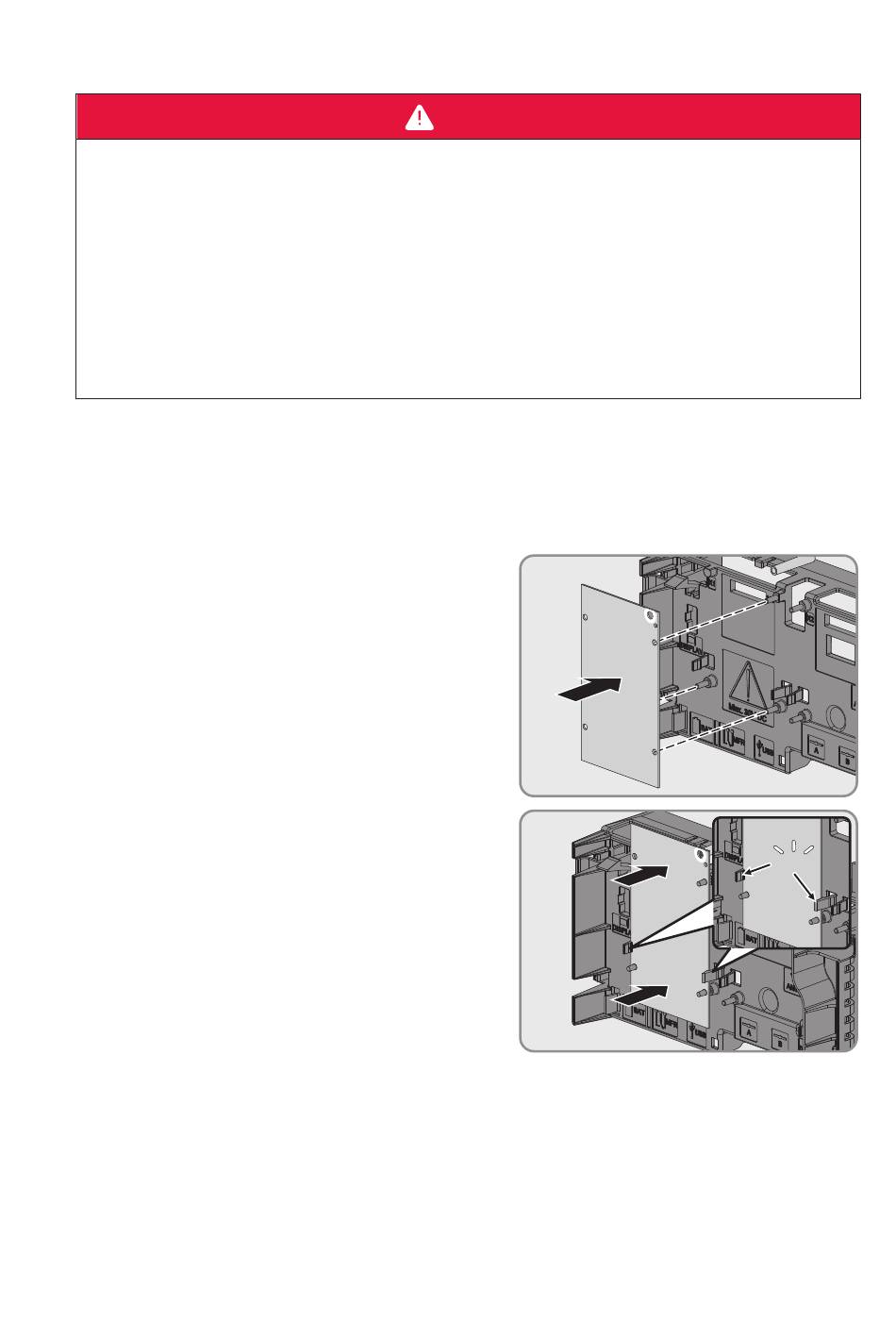

• Die 3 Führungsstifte auf der
Kommunikationsbaugruppe durch die Löcher
im Modul führen. Durch welche Löcher im
Modul die Führungsstifte geführt werden
müssen, ist abhängig von der
Montageposition.
• Das Modul am oberen Rand und an den
Anschlussbuchsen vorsichtig herunterdrücken,
bis es in die beiden seitlichen Rastnasen der
Kommunikationsbaugruppe einrastet. Dabei
wird die Steckerleiste auf der Rückseite des
Moduls automatisch in die Buchsenleiste der
Kommunikationsbaugruppe gedrückt.
Installationsanleitung
GEFAHR
MD485-US-40-IA-de-12
5 Montage
CLICK
CLICK
