Mixed-Signal-Betrieb
Bei aktiviertem POD kann der Schwellwert zur Unterscheidung
der logischen Zustände (High/Low) im VERTICAL Menü einge-
stellt werden.
Die Y-Position und Größe der Logikkanaldarstellung lässt
sich nun, wie von den analogen Kanälen gewohnt, mit den
Y-POSITION
und VOLTS/DIV
18
CAL Bedienfeld einstellen. Wenn weniger als 8 Logikka-
näle angezeigt oder die Position und Größe einzelner Lo-
gikkanäle geändert werden sollen, so können diese Ein-
stellungen über das Kurzmenü in Verbindung mit den Soft-
menütasten (Kanal 0 bis 7) und den Y-POSITION
VOLTS/DIV
Drehgebern im VERTICAL Bedienfeld vor-
20
genommen werden. Die Kanalauswahl kann mit den
und
Softmenütasten vorgenommen werden. Somit las-
sen sich alle einzelnen Kanäle individuell vergrößern und
positionieren.
Auf Seite 2|2 des POD-Menüs kann die vertikale Position
und Größe der einzelnen Logikkanäle zurückgesetzt wer-
den (Softmenütaste POS. & GRÖßE ZURÜCKSETZEN). Zu-
sätzlich gibt es die Möglichkeit, mit dem Softmenü NAME
die einzelnen Bits des Logikkanals zu beschriften. Dieser
wird dann im Messgitter angezeigt und auch ausgedruckt.
Der Name der einzelnen Bits D0 bis D7 kann mit der Soft-
menütaste NAME an- (AN) bzw. ausgeschaltet werden
(AUS). Ist der Name aktiviert, so erscheint dieser rechts
neben den einzelnen Logikkanälen. Mit der Softmenütaste
BIBLIOTHEK können vordefinierte Namen ausgewählt wer-
den und mittels NAME EDITIEREN angepasst werden. Ma-
ximal sind 8 Zeichen erlaubt. Mit der Taste ANNEHMEN
wird der Name im Editor bestätigt und somit auf dem Bild-
schirm angezeigt. Der Name ist an das Signal gebunden
und wandert mit einem evtl. eingestellten Offset entspre-
chend mit.

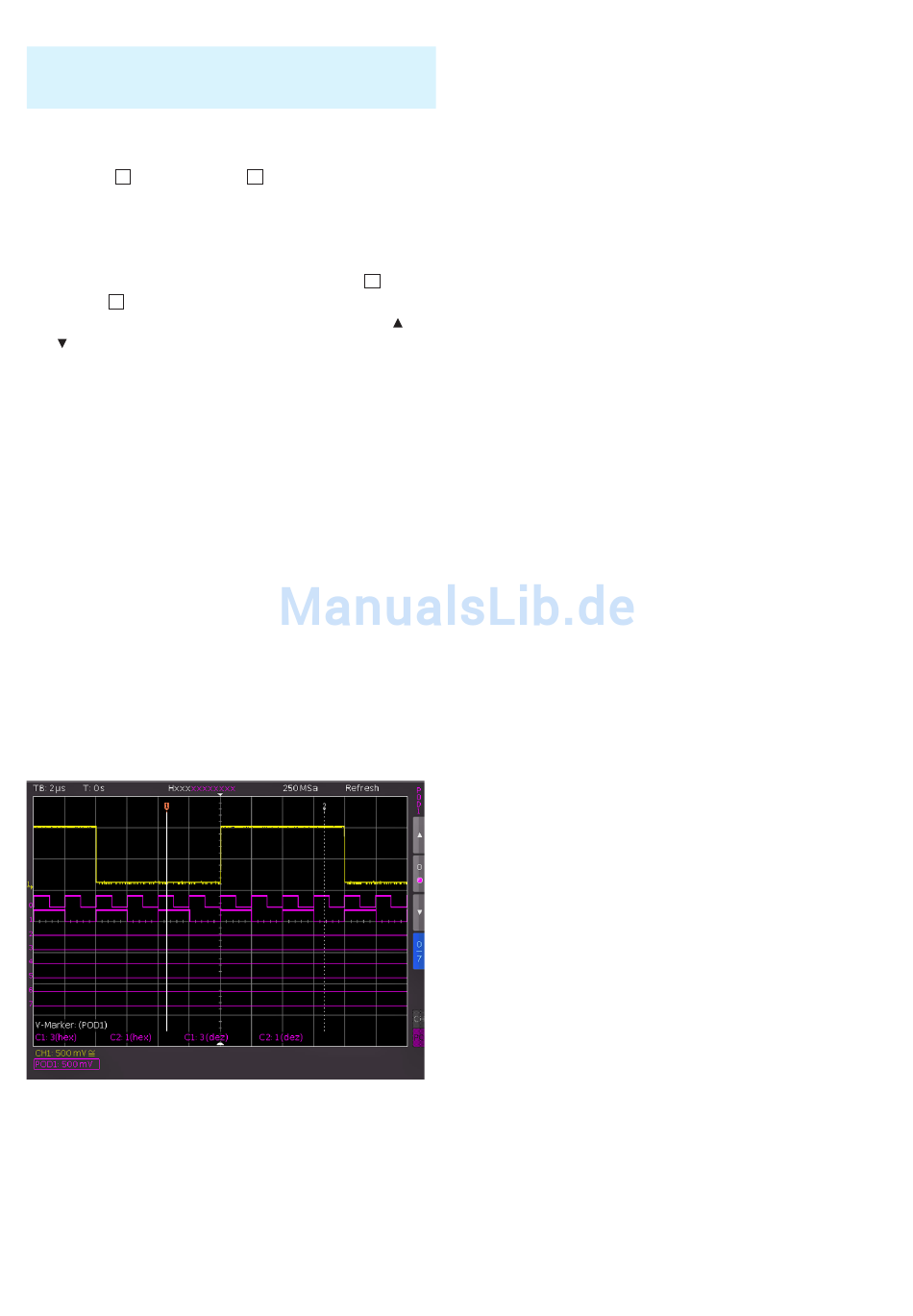

Abb. 11.2: Einstellungen der Logikkanalanzeige
11 .3 Anzeigen der Logikkanäle als BUS
Weiterhin gibt es die Möglichkeit, digitale Kanäle zu ei-
nem BUS zu gruppieren, die dann als Waben auf dem Bild-
schirm dargestellt werden. Grundsätzlich sind zwei unab-
hängige Busse möglich. So lassen sich z.B. ein 8 Bit Ad-
ress- und 8 Bit Datenbus jeweils zusammenfassen. Die
50
Drehgebern im VERTI-
20
und
18
BUS-Einstellungen werden über das BUS Menü im VER-
TICAL Bedienfeld vorgenommen. Nach dem Aktivieren
der BUS Funktion wird die MENU Taste im VERTCAL Be-
dienfeld betätigt und der jeweilige BUS (Softmenütaste
B1 oder B2) ausgewählt. Mit der Softmenütaste BUS TYP
kann der BUS Typ für die Darstellung und Analyse festge-
legt werden. Der BUS Typ kennzeichnet den Aufbau des
Busses und unterscheidet sich durch die Gleiderung in Se-
riell/Parallel oder durch die Anzahl der Daten und Taktlei-
tungen. Mit dem Universaldrehgeber im CURSOR/MENU
Bedienfeld kann der jeweilige BUS Typ PARALLEL oder
PARALLEL CLOCKED ausgewählt werden. Mit dem Soft-
menü KONFIGURATION können die Quellen und der Auf-
bau des Busses festgelegt werden. Der Inhalt des Menüs
ist auf den ausgewählten BUS Typ abgestimmt. Mittels
Softmenütaste BUSBREITE und dem Universaldrehgeber
im CURSOR/MENU Bedienfeld kann die Anzahl der Bits
(1 Bit bis 8 Bit) eingestellt werden. Das Informationsfens-
ter mit der Bit-Zuordnungstabelle wird dynamisch an die
Bit-Auswahl angepasst. Jedes Bit des dargestellten Bus-
ses hat eine Quelle. Diese Quelle bezieht sich auf die ein-
zelnen Bits des POD. Anhand des Messaufbaus können
die Quellen mit der Softmenütaste QUELLE und dem Uni-
versaldrehgeber im CURSOR/MENU Bedienfeld zugeord-
net werden. Mit den Softmenütasten NACHST./VORH. BIT
kann die Position des Auswahlbalkens für die Quelle der
einzelnen Bits verschoben werden. Das momentan ausge-
wählte Bit ist mit einem blauen Balken hinterlegt. Das In-
formationsfenster zeigt die Reihenfolge der Bits, oben be-
ginnend mit Bit 0 (= LSB). Mit dem Universaldrehgeber im
CURSOR/MENU Bedienfeld kann dem gewählten BUS Bit
ein Logikkanal zugeordnet werden. Wird als BUS TYP PA-
RALLEL CLOCKED gewählt, kann zusätzlich mit der Soft-
menütaste STEUERLEIT. die Quellen für CHIP SELECT und
CLOCK mit dem Universaldrehgeber im CURSOR/MENU
Bedienfeld ausgewählt werden. Die Softmenütaste AKTIV
legt fest, ob das Chip-Select-Signal High- oder Low-Aktiv
ist. Die Softmenütaste FLANKE schaltet zwischen steigen-
der, fallender und beider Flanken des Taktsignals. Die Aus-
wahl wird im Informationsfenster angezeigt. Die Softme-
nütaste MENU OFF schließt das Konfigurationsmenü und
führt in das BUS-Hauptmenü zurück.
Mit dem Softmenü ANZEIGE können Einstellungen für
die BUS- Darstellungsform gewählt werden. Mit der Soft-
menütaste ANZEIGE wird mit dem Universaldrehgeber
im CURSOR/MENU Bedienfeld das Format zur Dekodie-
rung der Buswerte gewählt. Zur Auswahl stehen folgende
Formate:
❙ Binär
❙ Hexadezimal
❙ Dezimal
❙ ASCII
Die dekodierten Werte werden im jeweiligen Format in
den BUS-Waben angezeigt. Mit der Softmenütaste BITS
kann die Anzeige der einzelnen Bits ein- (AN) bzw. ausge-
schaltet werden (AUS). Die Position oder Größe eines Bus-
ses kann nun mit dem POSITION Drehgeber (Position der
