Mittelwert, die Standardabweichung sowie Anzahl der für
die Statistik verwendeten Werte. Nach dem Schließen des
Menüs kann man die Parameter eindeutig zuordnen, da sie
in der Farbe des Quellsignales (hier gelb für Kanal 1 und
blau für Kanal 2) dargestellt werden.
3 .6
Mathematikeinstellungen
Neben den Cursor- und automatischen Messungen kön-
nen auch mathematische Operationen auf die Signale an-
gewandt werden. Der Druck auf die Taste Math
net ein Kurzmenü, mit dem man eine Addition, Subtrak-
tion, Multiplikation oder Division zweier analoger Kanäle
vornehmen kann und schaltet die Anzeige der Mathema-
tikkurve ein. Die oberste Softmenü-Taste ermöglicht da-
bei die Auswahl des einen Operanden, die darunterlie-
gende wählt den Operator und die darunterliegende Soft-
menü-Taste den zweiten Operanden aus. Für die Operan-
den sind nur die Kanäle verfügbar, die auch eingeschaltet
sind und damit angezeigt werden. Wenn Sie die unterste
Softmenü-Taste MATH und anschließend die Taste MENU
drücken, öffnet sich der Formeleditor zur Auswahl und
21
Definition von möglichen 5 Formelsätzen mit je bis zu 5
Mathematikfunktionen.

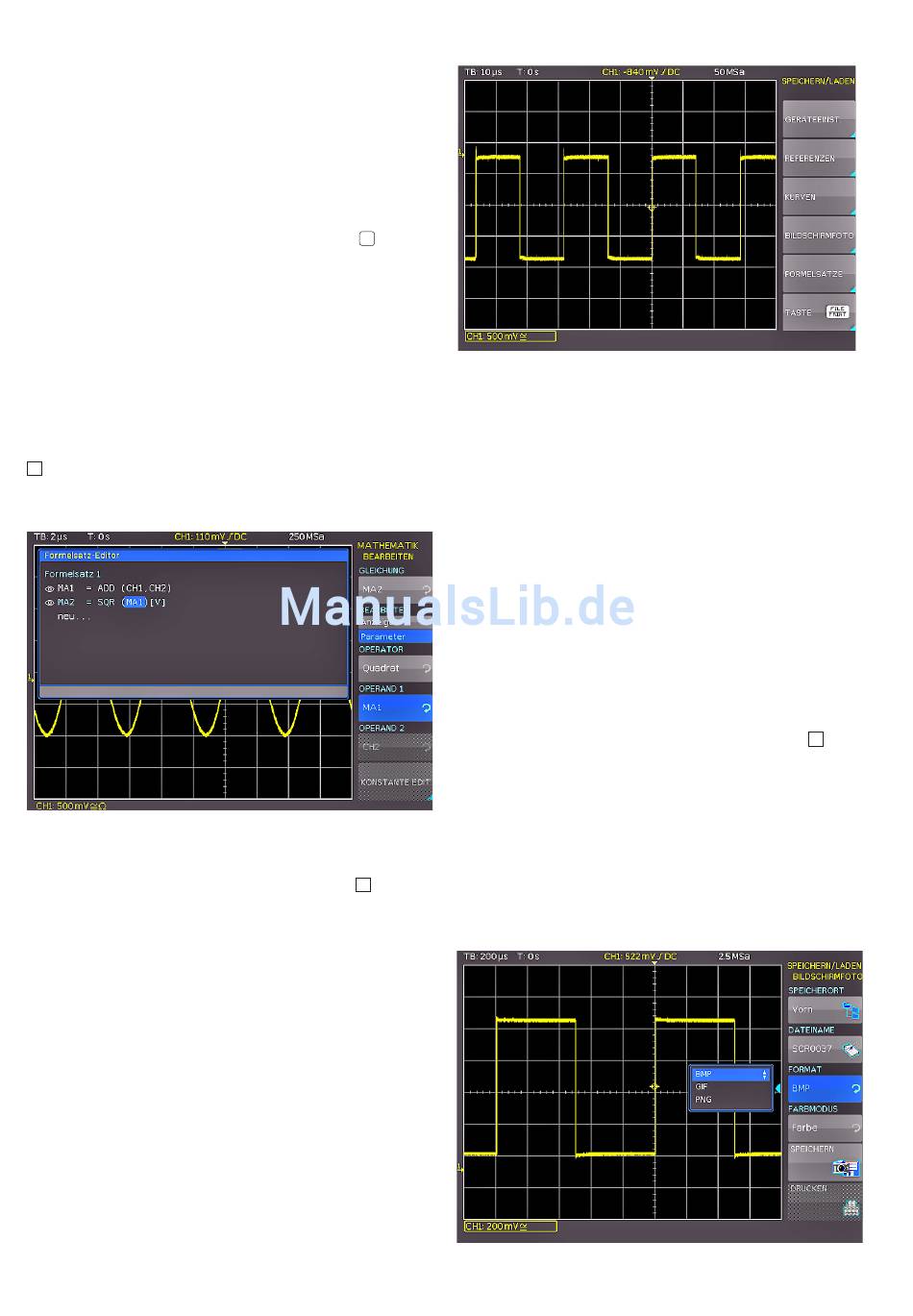

Abb. 3.11: Formeleditor
Die Änderungen der Einstellungen erfolgt erneut mit den
Softmenü-Tasten und dem Universaldrehgeber
können Sie die am häufigsten genutzten Formeln definie-
ren und abspeichern. Nach der Auswahl des gewünschten
Formelsatzes und dem Drücken der Softmenü-Taste BE-
ARBEITEN, können die einzelnen Funktionen des Formel-
satzes bearbeitet und/oder angezeigt werden. Nachdem
eine Mathematikfunktion definiert und mit der Softmenü-
Taste SICHTBAR aktiviert wurden (AN), wird im Kurzmenü
der Mathematikfunktionen diese Funktion angezeigt. Ein
Druck auf die entsprechende Softmenü-Taste schaltet die
Mathematikkurve ein, welche im Kurzmenü durch einen
roten Punkt markiert wird. Es müssen die entsprechend in
der Funktion gewählten Quellen eingeschaltet sein, damit
die Mathematikkurve berechnet und die Ergebniskurve an-
gezeigt werden kann.
18
3 .7
Daten abspeichern
öff-
26
Abb. 3.12: Speichern und Laden Menü
Die R&S®HMO Kompakt Serie kann 5 verschiedene Arten
von Daten abspeichern:
❙ Geräteeinstellungen
❙ Referenzsignale
❙ Kurven
❙ Bildschirmfotos
❙ Formelsätze
Von diesen Datenarten lassen sich nur Kurven und Bild-
schirmfotos auf einem angeschlossenen USB-Stick ab-
speichern. Alle anderen Einstellungen lassen sich so-
wohl auf einem USB-Stick, als auch intern in einem nicht-
flüchtigen Speicher im Gerät ablegen. Um die gewünsch-
ten Daten speichern zu können, müssen Sie die Art und
das Speicherziel festlegen. Verbinden Sie zunächst einen
USB-Stick mit dem vorderen USB-Anschluss Ihres Oszil-
loskops. Drücken Sie nun die Taste SAVE/RECALL
das entsprechende Menü zu öffnen. Wählen Sie nun die
gewünschte Speicherart durch Drücken der entsprechen-
den Softmenütaste (in unserem Beispiel Bildschirmfoto),
um in das Einstellungsmenü zu gelangen. Achten Sie da-
rauf, dass im obersten Menü der Speicherort VORN aus-
gewählt ist (durch Druck auf die Softmenütaste öffnet
. Hier
sich ein Menü, in welchem Sie diese Einstellung vorneh-
4
men können). Dazu muss ein USB-Stick mit dem vorde-
ren USB-Anschluss Ihres Oszilloskops verbunden und vom
Abb. 3.13: Bildschirmfoto Einstellungsmenü
, um
12
