OPT/i CU Filter
1
1
mounting / Duo in
CU 2000i einbau-
en

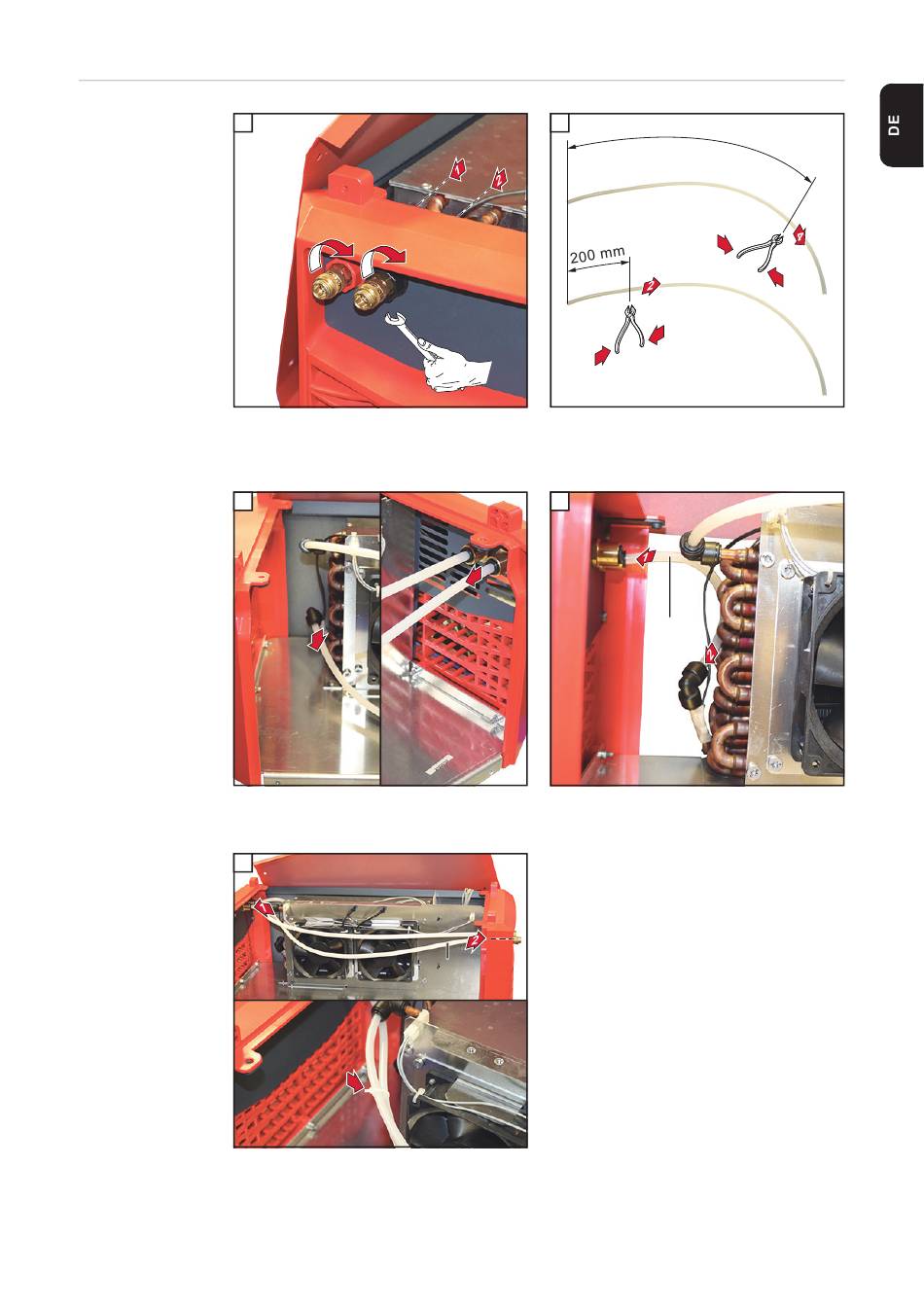

Anschlüsse von innen nach außen einsetzen
Anschlüsse mit Kunststoffmuttern fixieren, links = rot,
rechts = schwarz, SW 21 mm
3
3
Schlauch vorne und hinten abstecken
5
5
Schlauch 670 mm vorne und hinten anstecken
Schläuche mit Kabelbinder fixieren
3
4
black
red
1
1
670 mm
3
2
2
670 mm
3
1
1
Schläuche ablängen
4
4
200 mm
Schlauch 200 mm am rechten Anschluss innen anste-
cken
