Fronius OPT/i CU Duo Installationsanleitung Seite 13

3
3
700 mm
3

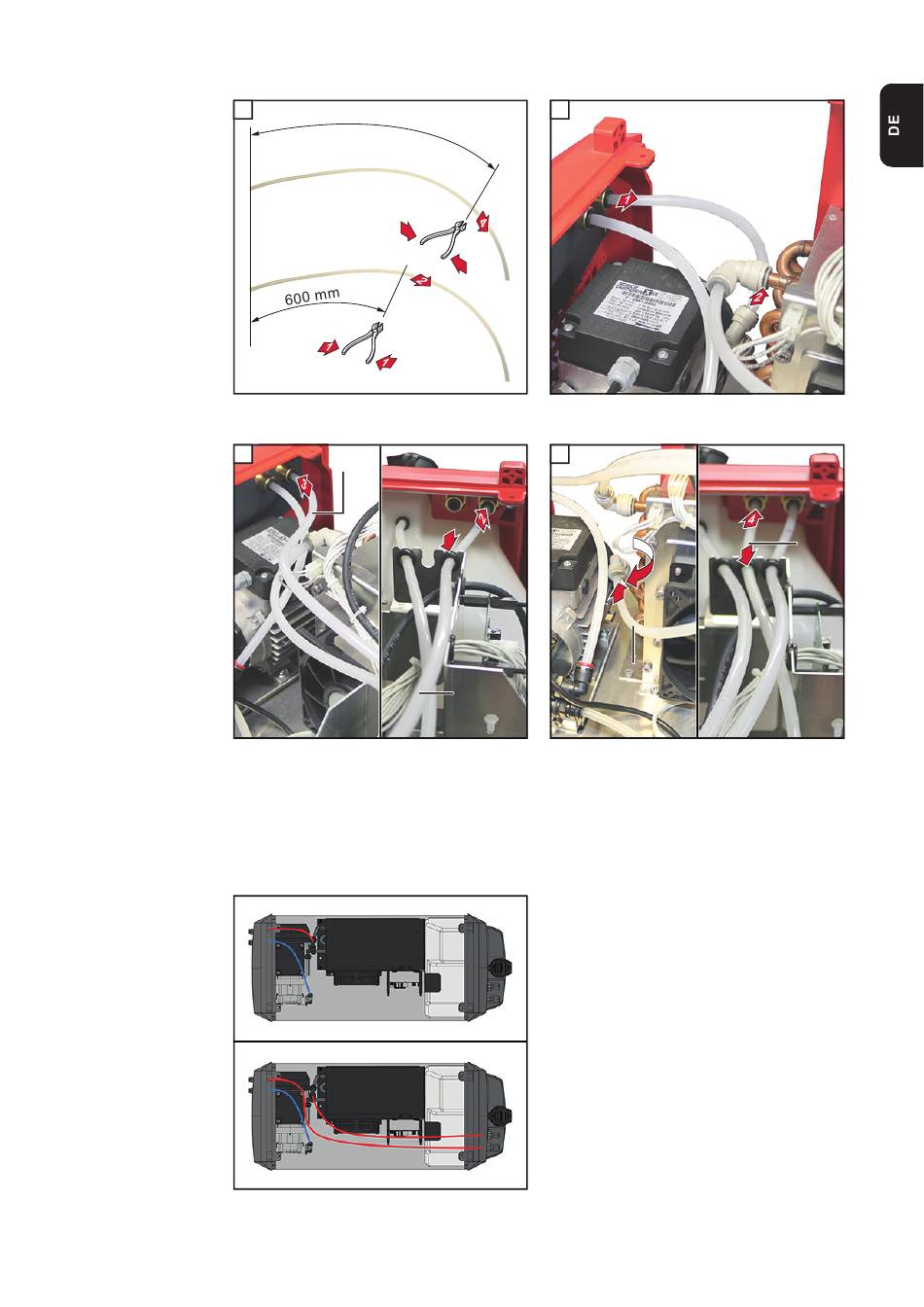

Schläuche ablängen
5
5
700 mm
Gummidurchführung am Schlauch 700 mm positionie-
ren und Schlauch in die Durchführung einsetzen
Schlauch 700 mm vorne und hinten anstecken
Verlegung der Kühlmittel-Schläuche vor und nach dem Einbau
4
4
3
Rücklaufschlauch vorne und vom Kühler abstecken
6
6
1
2
600 mm
700 mm
Anschluss Kühler nach vorne schwenken
Schlauch 600 mm anstecken
Gummidurchführung am Schlauch 600 mm positionie-
ren und Schlauch in die Durchführung einsetzen
Schlauch 600 mm vorne anstecken
CU 1100i / FK 5000 mit serienmäßigen
Kühlmittel-Anschlüssen hinten
CU 1100i / FK 5000 nach Einbau der Opti-
on OPT/i CU Filter mounting / Duo
600 mm
3
1
13
