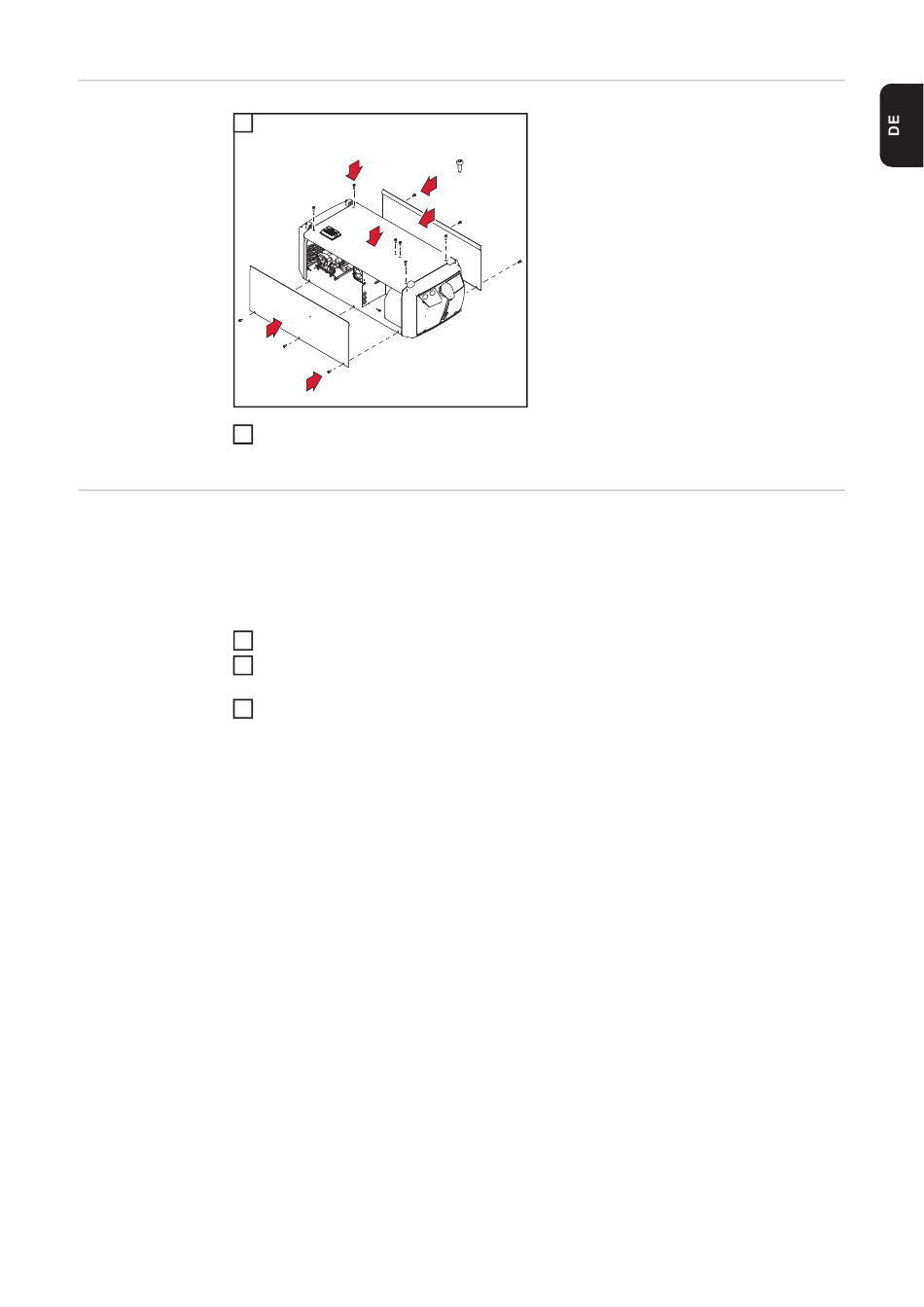

Gerät schließen
1
1
2
Hinweis zum An- WICHTIG! Bei vorhandener Option OPT/i CU Filter mounting / Duo die Option Kühlmittel-
schluss der Opti- Filter wie folgt am Kühlgerät anschließen:
on Kühlmittel- -
Filter
-
1
2
3
6
2
1
5
3
4
Kühlgerät in das Schweißsystem integrieren (siehe Bedienungsanleitung des Kühlge-
rätes)
Option Kühlmittel-Filter immer an der Seite des Kühlgerätes anschließen, wo sich die
schwarze Kunststoff-Mutter befindet
Option Kühlmittel-Filter am roten Anschluss anschließen
Option Kühlmittel-Filter am roten Anschluss anschließen
Schlauch aus dem Lieferumfang von OPT/i CU Filter mounting / Duo am Kühlmittel-
Filter anschließen
2. Ende von Schlauch am schwarzen Anschluss anschließen
TX 25
