Fronius OPT/i CU Duo Installationsanleitung Seite 20

5
5

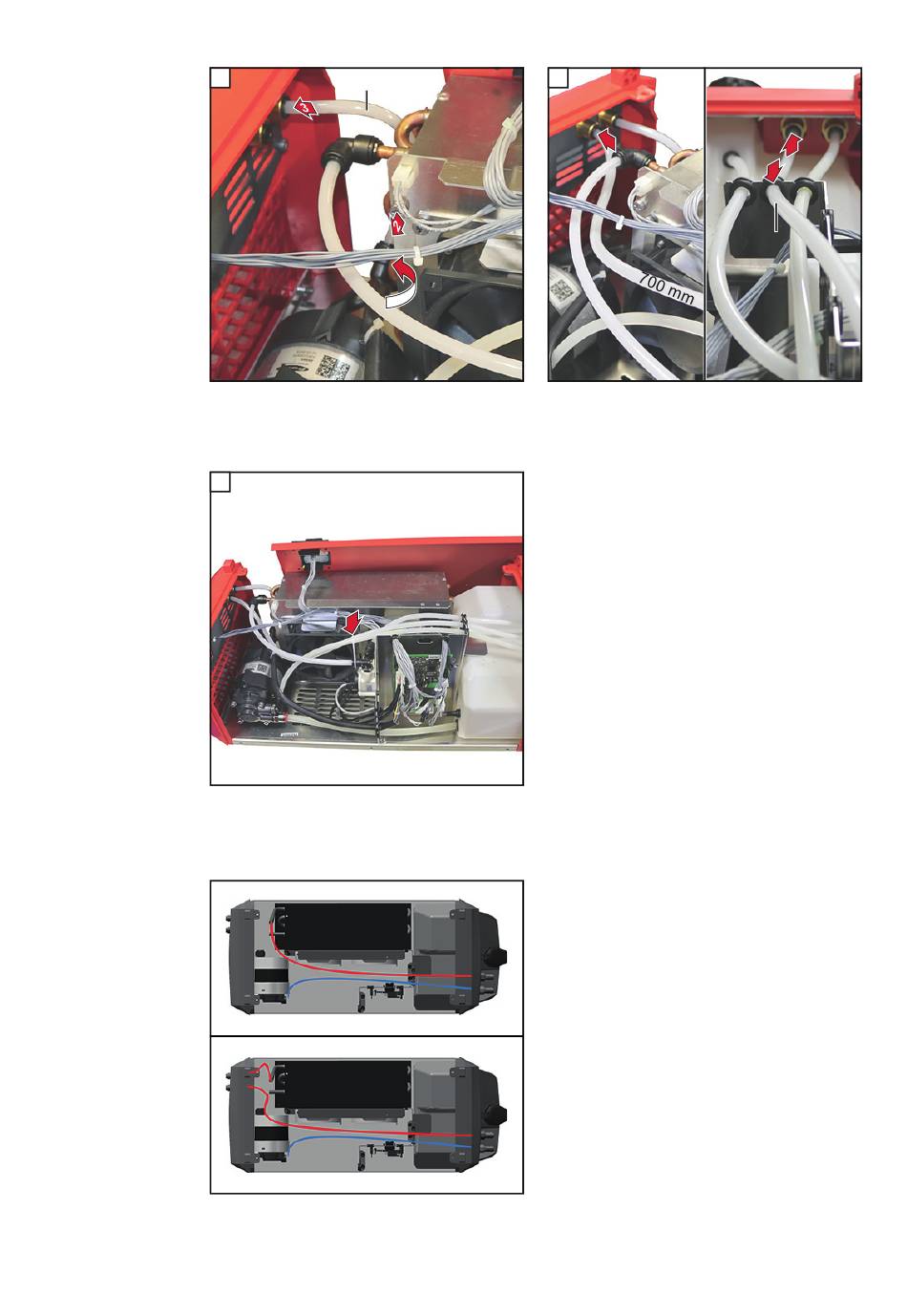

Anschluss Kühler nach hinten schwenken
Schlauch 200 mm anstecken
7
7
Schläuche mit Kabelbinder fixieren
Verlegung der Kühlmittel-Schläuche vor und nach dem Einbau
20
200 mm
1
1
6
6
3
Gummidurchführung am Schlauch 700 mm positionie-
ren und Schlauch in die Durchführung einsetzen
Schlauch 700 mm vorne und hinten anstecken
CU 1400i mit optionalen Kühlmittel-An-
schlüssen vorne:
CU 1400i nach Einbau der Option OPT/i
CU Filter mounting / Duo
2
1
700 mm
