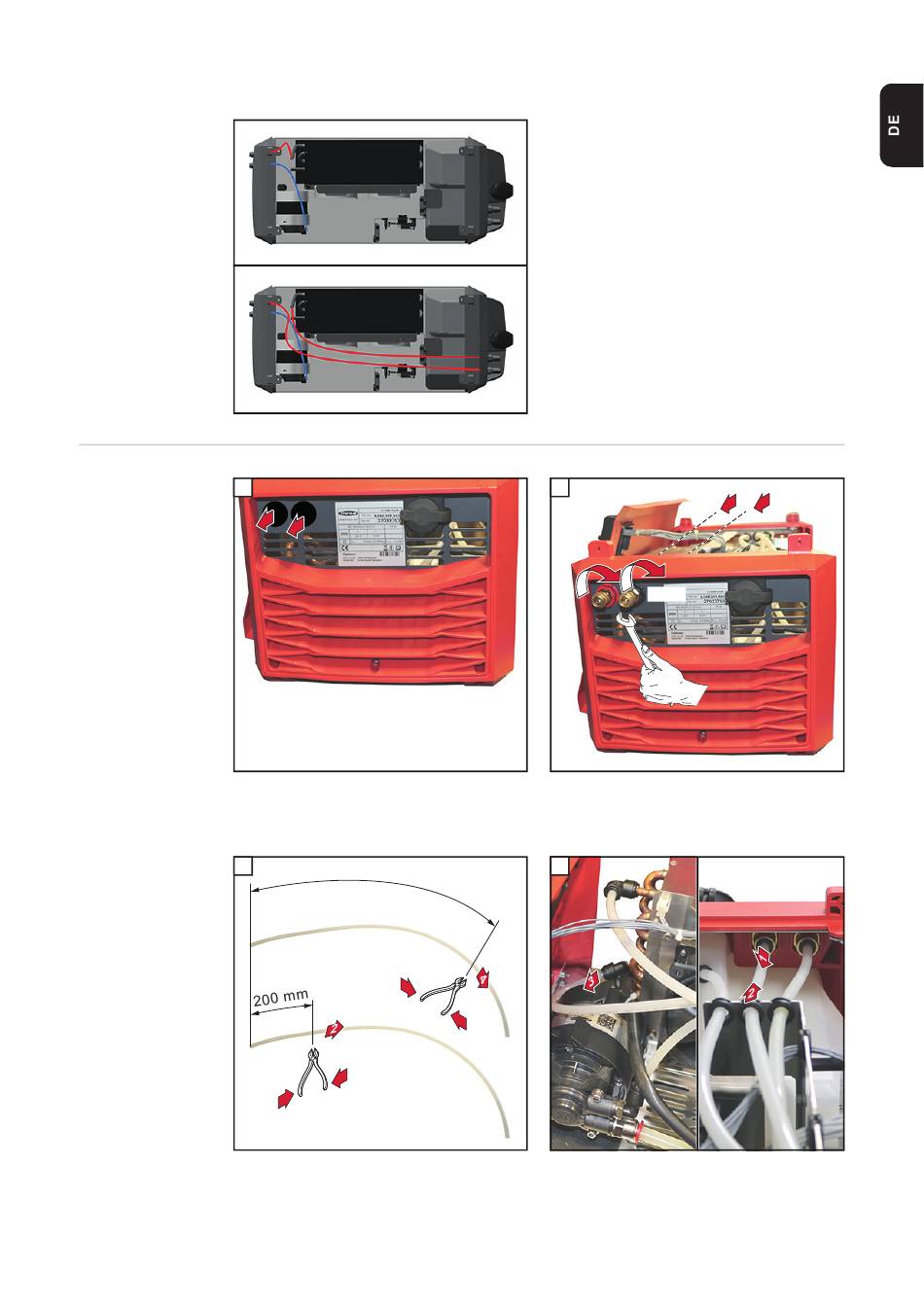

Verlegung der Kühlmittel-Schläuche vor und nach dem Einbau
CU 1400i mit opti-
1
1
onalen Kühlmit-
tel-Anschlüssen
vorne: OPT/i CU
Filter mounting /
Duo einbauen
2 x Blindabdeckung entfernen
3
3
Schläuche ablängen
1
2
700 mm
3
1
1
CU 1400i mit serienmäßigen Kühlmittel-An-
schlüssen hinten
CU 1400i nach Einbau der Option OPT/i
CU Filter mounting / Duo
2
2
2
2
red
Anschlüsse von innen nach außen einsetzen
Anschlüsse mit Kunststoffmuttern fixieren, links = rot,
rechts = schwarz, SW 21 mm
4
4
3
Rücklauf-Schlauch vorne und vom Kühler abstecken
Schlauch aus der Durchführung nehmen
1
1
black
