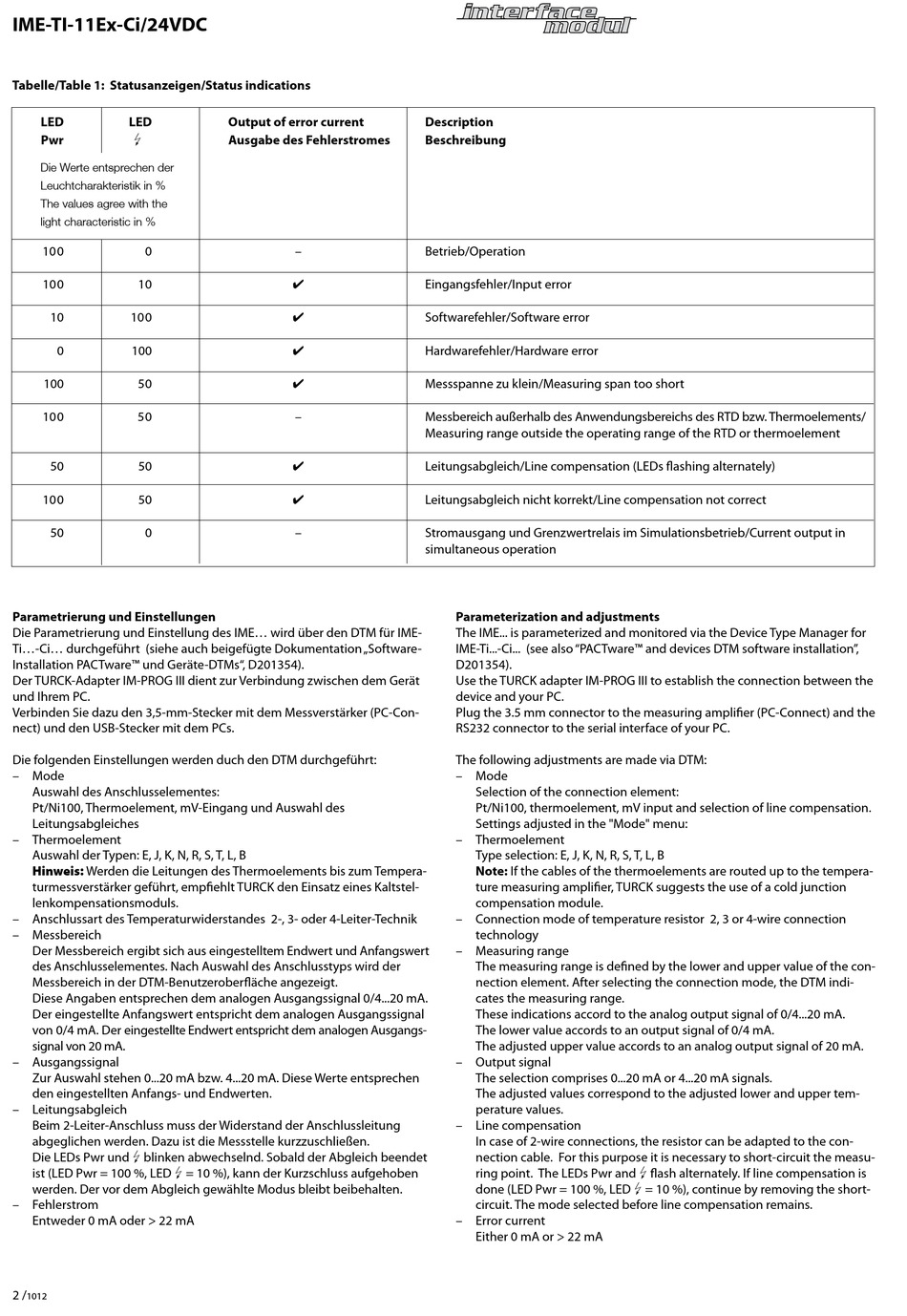

IME-TI-11Ex-Ci/24VDC
Tabelle/Table 1: Statusanzeigen/Status indications
LED
LED
Pwr
ó
Die Werte entsprechen der
Leuchtcharakteristik in %
The values agree with the
light characteristic in %
100
0
100
10
10
100
0
100
100
50
100
50
50
50
100
50
50
0
Parametrierung und Einstellungen
Die Parametrierung und Einstellung des IME... wird über den DTM für IME-
Ti...-Ci... durchgeführt (siehe auch beigefügte Dokumentation „Software-
Installation PACTware™ und Geräte-DTMs", D201354).
Der TURCK-Adapter IM-PROG III dient zur Verbindung zwischen dem Gerät
und Ihrem PC.
Verbinden Sie dazu den 3,5-mm-Stecker mit dem Messverstärker (PC-Con-
nect) und den USB-Stecker mit dem PCs.
Die folgenden Einstellungen werden duch den DTM durchgeführt:
– Mode
Auswahl des Anschlusselementes:
Pt/Ni100, Thermoelement, mV-Eingang und Auswahl des
Leitungsabgleiches
– Thermoelement
Auswahl der Typen: E, J, K, N, R, S, T, L, B
Hinweis: Werden die Leitungen des Thermoelements bis zum Tempera-
turmessverstärker geführt, empfiehlt TURCK den Einsatz eines Kaltstel-
lenkompensationsmoduls.
– Anschlussart des Temperaturwiderstandes 2-, 3- oder 4-Leiter-Technik
– Messbereich
Der Messbereich ergibt sich aus eingestelltem Endwert und Anfangswert
des Anschlusselementes. Nach Auswahl des Anschlusstyps wird der
Messbereich in der DTM-Benutzeroberfläche angezeigt.
Diese Angaben entsprechen dem analogen Ausgangssignal 0/4...20 mA.
Der eingestellte Anfangswert entspricht dem analogen Ausgangssignal
von 0/4 mA. Der eingestellte Endwert entspricht dem analogen Ausgangs-
signal von 20 mA.
– Ausgangssignal
Zur Auswahl stehen 0...20 mA bzw. 4...20 mA. Diese Werte entsprechen
den eingestellten Anfangs- und Endwerten.
– Leitungsabgleich
Beim 2-Leiter-Anschluss muss der Widerstand der Anschlussleitung
abgeglichen werden. Dazu ist die Messstelle kurzzuschließen.
Die LEDs Pwr und ó blinken abwechselnd. Sobald der Abgleich beendet
ist (LED Pwr = 100 %, LED ó = 10 %), kann der Kurzschluss aufgehoben
werden. Der vor dem Abgleich gewählte Modus bleibt beibehalten.
– Fehlerstrom
Entweder 0 mA oder > 22 mA
2 /
1012
Output of error current
Ausgabe des Fehlerstromes
–
4
4
4
4
–
4
4
–
Description
Beschreibung
Betrieb/Operation
Eingangsfehler/Input error
Softwarefehler/Software error
Hardwarefehler/Hardware error
Messspanne zu klein/Measuring span too short
Messbereich außerhalb des Anwendungsbereichs des RTD bzw. Thermoelements/
Measuring range outside the operating range of the RTD or thermoelement
Leitungsabgleich/Line compensation (LEDs flashing alternately)
Leitungsabgleich nicht korrekt/Line compensation not correct
Stromausgang und Grenzwertrelais im Simulationsbetrieb/Current output in
simultaneous operation
Parameterization and adjustments
The IME... is parameterized and monitored via the Device Type Manager for
IME-Ti...-Ci... (see also "PACTware™ and devices DTM software installation",
D201354).
Use the TURCK adapter IM-PROG III to establish the connection between the
device and your PC.
Plug the 3.5 mm connector to the measuring amplifier (PC-Connect) and the
RS232 connector to the serial interface of your PC.
The following adjustments are made via DTM:
– Mode
Selection of the connection element:
Pt/Ni100, thermoelement, mV input and selection of line compensation.
Settings adjusted in the "Mode" menu:
– Thermoelement
Type selection: E, J, K, N, R, S, T, L, B
Note: If the cables of the thermoelements are routed up to the tempera-
ture measuring amplifier, TURCK suggests the use of a cold junction
compensation module.
– Connection mode of temperature resistor 2, 3 or 4-wire connection
technology
– Measuring range
The measuring range is defined by the lower and upper value of the con-
nection element. After selecting the connection mode, the DTM indi-
cates the measuring range.
These indications accord to the analog output signal of 0/4...20 mA.
The lower value accords to an output signal of 0/4 mA.
The adjusted upper value accords to an analog output signal of 20 mA.
– Output signal
The selection comprises 0...20 mA or 4...20 mA signals.
The adjusted values correspond to the adjusted lower and upper tem-
perature values.
– Line compensation
In case of 2-wire connections, the resistor can be adapted to the con-
nection cable. For this purpose it is necessary to short-circuit the measu-
ring point. The LEDs Pwr and ó flash alternately. If line compensation is
done (LED Pwr = 100 %, LED ó = 10 %), continue by removing the short-
circuit. The mode selected before line compensation remains.
– Error current
Either 0 mA or > 22 mA
